產品簡介

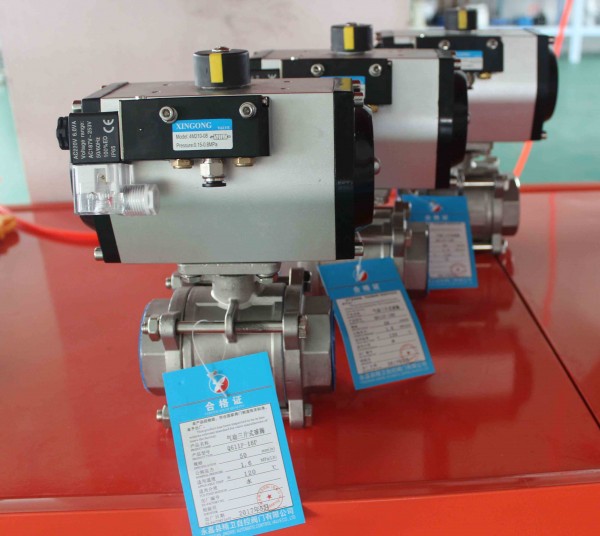

Q611F-16P不銹鋼內螺紋氣動三片式球閥采用三體式結構閥體加氣動執行器，內螺紋連接，可做不銹鋼及碳鋼材質。

公司簡介

精衛自控位于“中國泵閥之鄉”---永嘉甌北，專業從事各類電動閥門、氣動閥門、通用閥門的生產及銷售，嚴格按ISO9001-2000國際質量保證體系組織管理與技術創新，產品具有質量好，壽命長，易操作，易維修等特點，產品廣泛應用于石油、化工、冶金、食品、制藥、電力、建筑、熱力、給排水、水處理等行業。公司秉承“精益求精”的發展理念，遵循'品質至上、客戶第一'的生產服務宗旨，積極招募技術知識人才，以知識和技術全面推動公司發展。卓越的質量和服務已深得廣大客戶商贊譽和信賴。為適應企業發展和市場需求，我們期待與您攜手進步

展開

產品說明

Q611F-16P不銹鋼內螺紋氣動三片式球閥 簡介

氣動三片式球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

產品特點

氣動三片式球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
Q611F-16P不銹鋼內螺紋氣動三片式球閥尺寸及重量

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	68	68	72	82	90	112	120	145	185	210	268
H	100	100	130	130	165	165	190	190	250	250	280
E	100	100	130	130	165	165	190	190	250	250	280

Q611F-16P不銹鋼內螺紋氣動三片式球閥零件材料

序號NO.	零件名稱	材質
序號NO.	零件名稱	不銹鋼	碳鋼
1	閥體	不銹鋼CF8M	碳鋼WCB
2	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
3	閥蓋	不銹鋼CF8M	碳鋼WCB
4	球體	不銹鋼SS316	不銹鋼SS304
5	閥桿	不銹鋼SS316	不銹鋼SS316
6	螺母	不銹鋼SS304	FCD45
7	墊圈	不銹鋼SS304	FCD45
8	手柄套	塑料	塑料
9	手柄	不銹鋼SS304	不銹鋼SS304
10	閥桿螺母	不銹鋼SS304	B7
11	墊圈	不銹鋼SS304	不銹鋼SS304
12	填料壓蓋螺母	不銹鋼SS304	FCD45
13	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
14	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
15	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
16	螺栓	不銹鋼SS304	B8
