產品簡介

Q641F-16P不銹鋼氣動法蘭球閥主要用于截斷或接通管路中的介質，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。

公司簡介

精衛自控位于“中國泵閥之鄉”---永嘉甌北，專業從事各類電動閥門、氣動閥門、通用閥門的生產及銷售，嚴格按ISO9001-2000國際質量保證體系組織管理與技術創新，產品具有質量好，壽命長，易操作，易維修等特點，產品廣泛應用于石油、化工、冶金、食品、制藥、電力、建筑、熱力、給排水、水處理等行業。公司秉承“精益求精”的發展理念，遵循'品質至上、客戶第一'的生產服務宗旨，積極招募技術知識人才，以知識和技術全面推動公司發展。卓越的質量和服務已深得廣大客戶商贊譽和信賴。為適應企業發展和市場需求，我們期待與您攜手進步

展開

產品說明

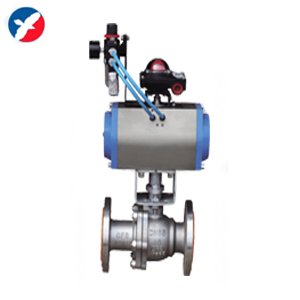

Q641F-16P不銹鋼氣動法蘭球閥詳細資料

氣動球閥主要用于截斷或接通管路中的介質，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯、PPL等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

Q641F-16P不銹鋼氣動法蘭球閥簡介：
氣動法蘭球閥氣是一種轉角為0-90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用氣缸式執行機構,分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

Q641F-16P不銹鋼氣動法蘭球閥性能參數:

公稱通徑DN(mm)	DN15～DN400
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～ 180℃ -40～ 350℃
泄漏量	0 符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯(常溫)、特制PPL(高溫)
防爆級組	dⅡBT4(d2c4)(可供普通型、防爆型二種規格)
電磁閥電源	220VAC、24VDC
氣源壓力MPa	0.4～0.7MPa
固有可調比R	100:1
可選附件	電磁閥、回訊器、空氣過濾減壓閥、定位器、手動機構

氣動法蘭球閥流量特性Kv值:

公稱通徑 (DN)	不同開度角下的Kv值
公稱通徑 (DN)	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	1530
