價格：電議
所在地：河南 鄭州市
型號：MDM484（0-500kpa）E22C4V1
更新時間：2021-10-18
瀏覽次數：2257
公司地址：中原區秦嶺路與建設路陽光新干線
張女士(女士)
產品概述
該產品為全模擬電路設計的一體化多功能產品，能夠在現場測量流體壓力或差壓，也可將壓力或差壓信號進行現場顯示、標準化輸出，還能向用戶提供多達5個接點信號，在進行壓力控制時，為防止在臨界點繼電器抖動誤操作，電路中進行了特殊處理，提高了產品的可靠性。特別適用于電力﹑給排水﹑石油﹑化工等行業需要對流體壓力或差壓進行測量、顯示和控制的場合應用。
產品特點
•Φ150mm標準壓力表外形；
•3 位LED數字顯示壓力值；
•提供多5個接點信號，接點可任意設定和顯示，無抖動；
•寬范圍供電電源，多種標準模擬信號輸出；
•與介質接觸部分為不銹鋼，電子殼體為鋁合金材料；
•傳感器隔離膜片為不銹鋼316L，特殊應用還可向用戶提供齊平膜片式(僅壓力型)、鉭膜片(僅壓力型)。
•產品經過了嚴格的老化測試，性能穩定可靠。
性能參數
|
MPM484 |
壓力范圍：-0.1…0～0.01…100MPa |
||
|
MDM484 |
差壓測量范圍 |
允許過壓 |
|
|
正向 |
負向 |
||
|
0～35kPa |
70kPa |
35kPa |
|
|
0～70kPa |
150kPa |
70kPa |
|
|
0～100kPa |
200kPa |
100kPa |
|
|
0～350kPa |
700kPa |
350kPa |
|
|
0～700kPa |
1400kPa |
700kPa |
|
|
0～1MPa |
2MPa |
1MPa |
|
|
0～2MPa |
4MPa |
1MPa |
|
|
0～3.5MPa |
7MPa |
1MPa |
|
|
靜壓 |
≤20MPa |
||
輸出信號精度： ±0.25%FS(典型值) ±0.5%FS(zui大值)
數字顯示準確度： ±1位數
限位控制精度： ≤±1%FS
電源影響： ≤±0.1%FS
長期穩定性： ≤±0.5%FS/年
環境溫度： -10℃～60℃ 振動頻率： 0～300Hz
介質溫度： -10℃～80℃ 加 速 度： ≤3×9.81ms-2
貯存溫度： -40℃～100℃ 沖 擊： ≤10×9.81ms-2
相對濕度： 0～80%
輸出信號： 0/4～10/20mADC 0/1～5/10VDC
傳輸方式： 四線 四線
電源電壓： 220VAC、220VDC或24VDC
zui大功耗： ≤4W
繼電器負載能力 ： 240V/3A(AC)， 30V/(DC)
繼電器觸點壽命 ： ＞100000次
顯示字符高度： 0.56英寸LED紅色
外型結構

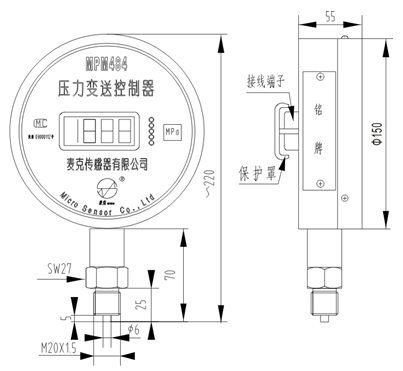

MPM484外形結構及尺寸

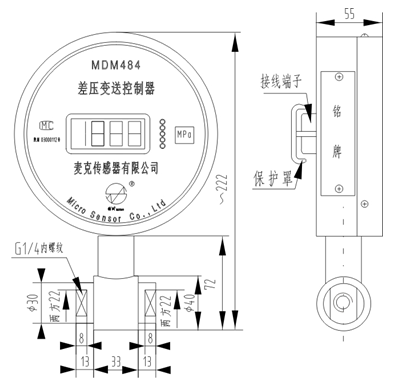

MDM484外形結構及尺寸

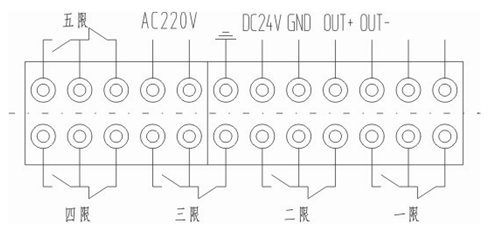

電氣連接

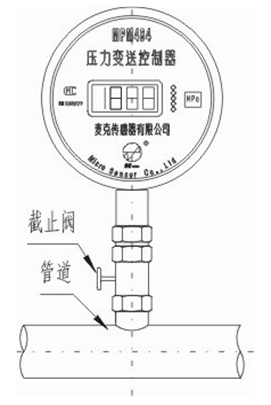

應用示例
選型指南
| MPM484 | 型壓力變送控制器 | |||||
| MDM484 | 型差壓變送控制器 | |||||
| 代號 | 測量范圍kPa或MPa | |||||
| [0～X]kPa或MPa | -0.1…0～0.01…100MPa X為MPM484產品的實際所需量程 | |||||
| 0～35kPa…3.5MPa X為MDM484產品的實際所需量程 | ||||||
| 代號 | 輸出信號 | |||||
| E | 4～20mADC | |||||
| F | 1～5VDC | |||||
| J | 0～5VDC | |||||
| Q | 0～10mADC | |||||
| U | 0～20mADC | |||||
| V | 0～10VDC | |||||
| 代號 | 結構材料 | |||||
| 隔離膜片 | 接口 | 殼體 | ||||
| 22 | 不銹鋼316L | 不銹鋼 | 不銹鋼 | |||
| 25 | 鉭 | 不銹鋼 | 不銹鋼 | |||
| 35 | 鉭 | 哈氏合金C | 不銹鋼 | |||
| 代號 | 附加功能 | |||||
| P | 齊平膜片型，G1/2外螺紋壓力接口 | MPM484 | ||||
| C1 | M20×1.5外螺紋壓力接口，端面密封 | |||||
| C3 | G1/2外螺紋壓力接口(適用于P型) | |||||
| C4 | G1/4內螺紋壓力接口 | |||||
| C5 | M20×1.5外螺紋壓力接口，水線密封 | MPM484 | ||||
| G | 表壓型 | |||||
| S | 密封表壓型 | |||||
| A | 壓型 | |||||
| Jn | 接點數，n=1～5 | |||||
| V1 | 供電電源24VDC | |||||
| V2 | 供電電源220VAC | |||||
| MPM484 | [0～100]kPa | E | 22 | C1GJ3 V2 | 完整的型號規格 | |
