MY-CSB-1000 外夾式超聲波流量計

江蘇金湖銘宇自控設備有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：MY-CSB-1000

更新時間：2019-04-29

瀏覽次數：2411

公司地址：江蘇省金湖縣塔集工業集中區長征路6號

18915198971 宋小姐(先生) 銷售經理

點擊查看聯系電話在線詢價

產品簡介

外夾式超聲波流量計詳細資料：MY-CSB-1000型外夾式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接

公司簡介

金湖銘宇自控設備有限公司座落在美麗富饒的高郵湖畔，有“天下第一荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。銘宇公司主要經營:標準校驗儀表系列產品、流量儀表系列產品、壓力儀表系列產品、溫度儀表系列產品、數顯儀表系列產品、液位儀表系列產品等廣泛應用于石油、電力、化工、冶金、制藥、自來水等行業并遠銷東南亞與中亞地區。

在互聯網商務的時代浪潮中，銘宇公司專門成立了電子商務部，依靠專業的網絡技術力量和電子商務貿易手段，實施對傳統經濟和資源的整合以及大范圍快速的拓展市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的工業生產廠商建立了長期穩定的商業貿易伙伴關系。
銘宇公司堅持“與世界同步、與客戶共贏”的企業宗旨，堅持“追求卓越、盡善盡美”的經營理念；堅持“開拓、務實、規范、創新”的管理理念；充分尊重合作伙伴的價值，提倡開展精神文明建設活動，展現擴大員工價值，圍繞構建和諧企業文化。

銘宇公司將以優質的產品、優惠的價格、優良的服務積極參與市場競爭，竭誠與各界朋友，新老客戶誠信合作，共創輝煌。

展開

產品說明

外夾式超聲波流量計詳細資料：
MY-CSB-1000型外夾式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收和硬件參數無關化設計方法；通過選用上的大規模集成電路和SMD貼裝焊接工藝生產而成。該流量計靈活多變的中文顯示主機(壁掛標準型、壁掛防爆型、盤裝型、壁掛網絡型)滿足各種不同的工業現場。可使用于流速0-64m/s，管徑范圍DN15-6000mm鋼、不銹鋼、鑄鐵、pvc、銅、鋁、水泥管等一切質地密致管道。

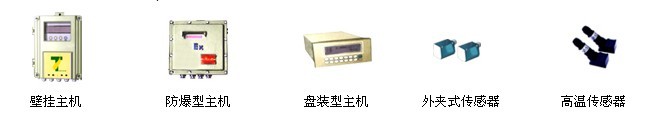

壁掛主機	防爆型主機	盤裝型主機	外夾式傳感器	高溫傳感器

項目		外夾式超聲波流量計性能/參數
測量主機	準確度	1.0 %
	重復性	0.2%
	流速范圍	0-64m/s
	測量周期	500mS (每秒2次，每個周期采集128組數據)
	測量原理	超聲波時差原理，4字節IEEE754浮點運算
	顯示接口	可連接2×10背光型漢字或者2×20字符型液晶顯示器
	操作	外接16鍵輕觸鍵盤以及PC計算機設參軟件
	輸入	3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
		兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能(焓差法)
	輸出	電流信號 (可選模塊)：4-20mA, 阻抗600Ω浮空，準確度0.1% 。頻率信號 (可選模塊)：1-9999Hz之間任選，OCT輸出。脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。報警信號：雙路OCT輸出，可選近20種源信號。數據接口：隔離RS485串行接口。
	通訊協議	MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者MODBUS-ascii 協議
	其它功能	自動記憶前512天，128個月，前10年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；可編程定量控制器(可使用外部輸入信號或MODBUS指令啟動)； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；工作參數可固化到機內的FLASH存儲器中，上電時自動調出；用戶能夠通過E-mail傳送來的代碼文件實現軟件升級故障自診斷功能。故障時間計時器。
	工作電流	50mA (不連接鍵盤顯示和蜂鳴器不響的條件下)
	備用電池	使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
	環境溫度	-10℃～70℃(大于此溫度范圍要求請與廠家聯系)
	工作時間	連續
	版本號	UFT12	UFT13	UFT14	UFT15
	電源	24VDC	8~30VDC	24VDC	85~264VAC/24VDC
	尺寸(mm)	Φ84	116×62	92×36	150×95

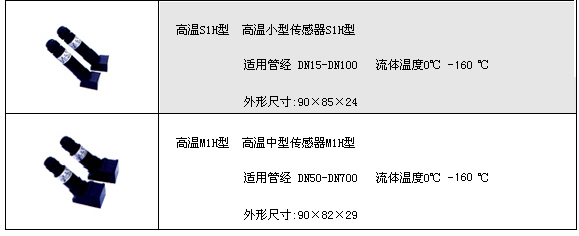

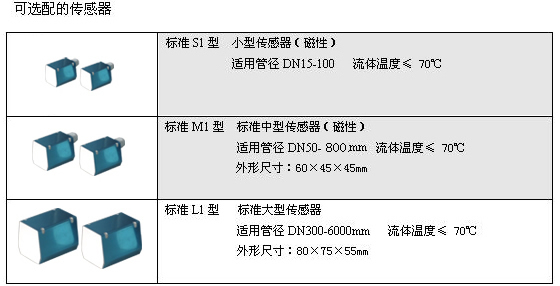

傳感器	外縛式	標準S1型，適用管徑DN15～100mm 標準M1型，適用管徑DN50～800mm 標準L1型，適用管徑DN300～6000mm 高溫S1H型，適用管徑DN15～100mm 高溫M1H型，適用管徑DN50～700mm 其它廠家的傳感器
	插入式	測量管道材質不限(不停產安裝)適用于管徑DN80以上。
	管段式	π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
	信號電纜	專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米(不推薦)。
	防護等級	IP68(可浸水工作)
可測管道	管材	鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
	襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
	內徑	15mm～6000mm(π型管段式內徑可小至2毫米)
	直管段長度	上游≥10D，下游≥5D，距泵出口處≥30D。
測量介質	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的滿管均勻液體。
	濁度	≤20000 ppm，污水測量效果hao，大多數污水管道可穩定測量。
	溫度	-40℃～160℃
	流向	可對正反向流量分別計量，并可計量凈流量。

項目		性能/參數
測量主機	準確度	1.0 %
	重復性	0.2%
	流速范圍	0-64m/s
	測量周期	500mS (每秒2次，每個周期采集128組數據)
	測量原理	超聲波時差原理，4字節IEEE754浮點運算
	顯示接口	可連接2×10背光型漢字或者2×20字符型液晶顯示器
	操作	外接16鍵輕觸鍵盤以及PC計算機設參軟件
	輸入	3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
		兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能(焓差法)
	輸出	電流信號 (可選模塊)：4-20mA, 阻抗600Ω浮空，準確度0.1% 。頻率信號 (可選模塊)：1-9999Hz之間任選，OCT輸出。脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。報警信號：雙路OCT輸出，可選近20種源信號。數據接口：隔離RS485串行接口。
	通訊協議	MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者MODBUS-ascii 協議
	其它功能	自動記憶前512天，128個月，前10年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；可編程定量控制器(可使用外部輸入信號或MODBUS指令啟動)； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；工作參數可固化到機內的FLASH存儲器中，上電時自動調出；用戶能夠通過E-mail傳送來的代碼文件實現軟件升級故障自診斷功能。故障時間計時器。
	工作電流	50mA (不連接鍵盤顯示和蜂鳴器不響的條件下)
	備用電池	使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
	環境溫度	-10℃～70℃(大于此溫度范圍要求請與廠家聯系)
	工作時間	連續
	版本號	UFT12	UFT13	UFT14	UFT15
	電源	24VDC	8~30VDC	24VDC	85~264VAC/24VDC
	尺寸(mm)	Φ84	116×62	92×36	150×95
傳感器	外縛式	標準S1型，適用管徑DN15～100mm 標準M1型，適用管徑DN50～800mm 標準L1型，適用管徑DN300～6000mm 高溫S1H型，適用管徑DN15～100mm 高溫M1H型，適用管徑DN50～700mm 其它廠家的傳感器
	插入式	測量管道材質不限(不停產安裝)適用于管徑DN80以上。
	管段式	π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
	信號電纜	專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米(不推薦)。
	防護等級	IP68(可浸水工作)
可測管道	管材	鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
	襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
	內徑	15mm～6000mm(π型管段式內徑可小至2毫米)
	直管段長度	上游≥10D，下游≥5D，距泵出口處≥30D。
測量介質	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的滿管均勻液體。
	濁度	≤20000 ppm，污水測量效果hao，大多數污水管道可穩定測量。
	溫度	-40℃～160℃
	流向	可對正反向流量分別計量，并可計量凈流量。

項目		性能/參數
測量主機	準確度	1.0 %
	重復性	0.2%
	流速范圍	0-64m/s
	測量周期	500mS (每秒2次，每個周期采集128組數據)
	測量原理	超聲波時差原理，4字節IEEE754浮點運算
	顯示接口	可連接2×10背光型漢字或者2×20字符型液晶顯示器
	操作	外接16鍵輕觸鍵盤以及PC計算機設參軟件
	輸入	3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
		兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能(焓差法)
	輸出	電流信號 (可選模塊)：4-20mA, 阻抗600Ω浮空，準確度0.1% 。頻率信號 (可選模塊)：1-9999Hz之間任選，OCT輸出。脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。報警信號：雙路OCT輸出，可選近20種源信號。數據接口：隔離RS485串行接口。
	通訊協議	MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者MODBUS-ascii 協議
	其它功能	自動記憶前512天，128個月，前10年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；可編程定量控制器(可使用外部輸入信號或MODBUS指令啟動)； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；工作參數可固化到機內的FLASH存儲器中，上電時自動調出；用戶能夠通過E-mail傳送來的代碼文件實現軟件升級故障自診斷功能。故障時間計時器。
	工作電流	50mA (不連接鍵盤顯示和蜂鳴器不響的條件下)
	備用電池	使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
	環境溫度	-10℃～70℃(大于此溫度范圍要求請與廠家聯系)
	工作時間	連續
	版本號	UFT12	UFT13	UFT14	UFT15
	電源	24VDC	8~30VDC	24VDC	85~264VAC/24VDC
	尺寸(mm)	Φ84	116×62	92×36	150×95
傳感器	外縛式	標準S1型，適用管徑DN15～100mm 標準M1型，適用管徑DN50～800mm 標準L1型，適用管徑DN300～6000mm 高溫S1H型，適用管徑DN15～100mm 高溫M1H型，適用管徑DN50～700mm 其它廠家的傳感器
	插入式	測量管道材質不限(不停產安裝)適用于管徑DN80以上。
	管段式	π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
	信號電纜	專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米(不推薦)。
	防護等級	IP68(可浸水工作)
可測管道	管材	鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
	襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
	內徑	15mm～6000mm(π型管段式內徑可小至2毫米)
	直管段長度	上游≥10D，下游≥5D，距泵出口處≥30D。
測量介質	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的滿管均勻液體。
	濁度	≤20000 ppm，污水測量效果hao，大多數污水管道可穩定測量。
	溫度	-40℃～160℃
	流向	可對正反向流量分別計量，并可計量凈流

項目		性能/參數
測量主機	準確度	1.0 %
	重復性	0.2%
	流速范圍	0-64m/s
	測量周期	500mS (每秒2次，每個周期采集128組數據)
	測量原理	超聲波時差原理，4字節IEEE754浮點運算
	顯示接口	可連接2×10背光型漢字或者2×20字符型液晶顯示器
	操作	外接16鍵輕觸鍵盤以及PC計算機設參軟件
	輸入	3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
		兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能(焓差法)
	輸出	電流信號 (可選模塊)：4-20mA, 阻抗600Ω浮空，準確度0.1% 。頻率信號 (可選模塊)：1-9999Hz之間任選，OCT輸出。脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1路脈沖寬度6~1000ms間可編程，默認200ms) 。報警信號：雙路OCT輸出，可選近20種源信號。數據接口：隔離RS485串行接口。
	通訊協議	MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者MODBUS-ascii 協議
	其它功能	自動記憶前512天，128個月，前10年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；可編程定量控制器(可使用外部輸入信號或MODBUS指令啟動)； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；工作參數可固化到機內的FLASH存儲器中，上電時自動調出；用戶能夠通過E-mail傳送來的代碼文件實現軟件升級故障自診斷功能。故障時間計時器。
	工作電流	50mA (不連接鍵盤顯示和蜂鳴器不響的條件下)
	備用電池	使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
	環境溫度	-10℃～70℃(大于此溫度范圍要求請與廠家聯系)
	工作時間	連續
	版本號	UFT12	UFT13	UFT14	UFT15
	電源	24VDC	8~30VDC	24VDC	85~264VAC/24VDC
	尺寸(mm)	Φ84	116×62	92×36	150×95
傳感器	外縛式	標準S1型，適用管徑DN15～100mm 標準M1型，適用管徑DN50～800mm 標準L1型，適用管徑DN300～6000mm 高溫S1H型，適用管徑DN15～100mm 高溫M1H型，適用管徑DN50～700mm 其它廠家的傳感器
	插入式	測量管道材質不限(不停產安裝)適用于管徑DN80以上。
	管段式	π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
	信號電纜	專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米(不推薦)。
	防護等級	IP68(可浸水工作)
可測管道	管材	鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
	襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
	內徑	15mm～6000mm(π型管段式內徑可小至2毫米)
	直管段長度	上游≥10D，下游≥5D，距泵出口處≥30D。
測量介質	種類	水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的滿管均勻液體。
	濁度	≤20000 ppm，污水測量效果hao，大多數污水管道可穩定測量。
	溫度	-40℃～160℃
	流向	可對正反向流量分別計量，并可計量凈流
