產品說明
裝配熱電偶
|
| |
|
| |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 無固定裝置熱電偶 |
固定螺紋式熱電偶 |
活動法蘭式熱電偶 |
固定法蘭式熱電偶 |
活絡管接頭式熱電偶 |
固定螺紋錐形熱電偶 |
直形管接頭式熱電偶 |
固定螺紋接頭式熱電偶 |
活動螺紋管接頭式熱電偶 |
本廠主要生產熱電偶、熱電阻等一次儀表、生產的裝配式熱電偶采用國際IEC標準。同時，采用機械電子工業部熱電偶統一設計的系列、型譜。
概述
工業用裝配式熱電偶作為測量溫度的變送器通常和顯示儀表、記錄儀表和電子調節器配套使用.它可以直接測量各種生產過程中從0℃到1800℃范圍的液體、蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我公司生產符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。
裝配熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
可選型號
B型、S型、K型、E型
主要技術參數
測量范圍及基本誤差限
| 熱電偶類別 |
代號 |
分度號 |
測量范圍 |
基本誤差限 |
| 鎳鉻－康銅 |
WRK |
E |
0－800℃ |
±0.75%t |
| 鎳鉻－鎳硅 |
WRN |
K |
0－1300℃ |
±0.75%t |
| 鉑銠13-鉑 |
WRB |
R |
0-1600℃ |
±0.25%t |
| 鉑銠10－鉑 |
WRP |
S |
0－1600℃ |
±0.25%t |
| 鉑銠30－鉑銠6 |
WRR |
B |
0－1800℃ |
±0.25%t |
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
| 熱惰性級別 |
時間常數（秒） |
熱惰性級別 |
時間常數（秒） |
|
Ⅰ
|
90－180 |
Ⅲ
|
10－30 |
|
Ⅱ
|
30－90 |
Ⅳ
|
＜10 |
◆熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
◆熱電偶zui小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
◆絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
◆高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
|
規定的長時間使用溫度（℃）
|
試驗溫度（℃）
|
絕緣電阻值（Ω）
|
| ≥600 |
600 |
72000 |
| ≥ 800 |
800 |
25000 |
| ≥1000 |
1000 |
5000 |

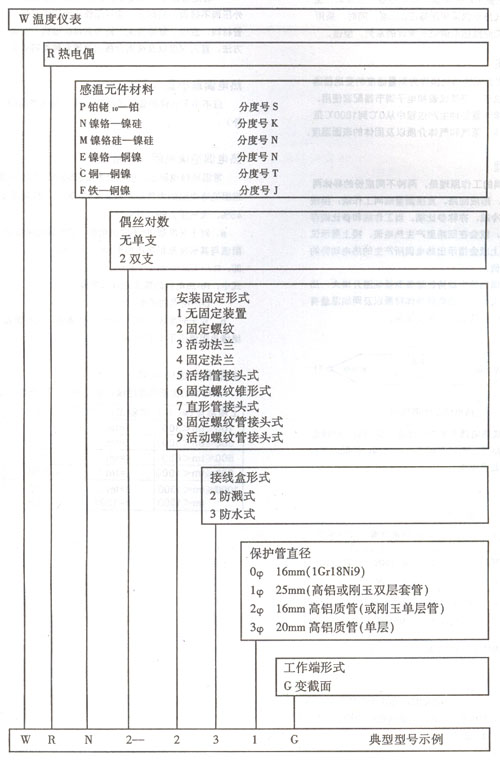

型號命名方法
|
 |
 |
|
|
| 無固定裝置熱電偶 |
固定螺紋式熱電偶 |
活動法蘭式熱電偶 |
|
|
|
| 固定法蘭式熱電偶 |
活絡管接頭式熱電偶 |
固定螺紋錐形熱電偶 |
|
|
|
| 直形管接頭式熱電偶 |
固定螺紋接頭式熱電偶 |
活動螺紋管接頭式熱電偶 |
|
|
