價格：電議
所在地：江蘇 蘇州市
型號：千裕S30
更新時間：2024-05-14
瀏覽次數：708
公司地址：蘇州市吳中經濟開發區吳中大道2588號
楊鈺梅(女士)
整套無人機el巡檢和紅外巡檢的解決方案產品介紹
光伏無人機EL檢測儀 QYS10 應用與光伏電站的方陣組件EL內部缺陷質量檢測，此系統可快速高效的完成光伏電站質量檢測，并可切換拍照模式與視頻模式進行第三方運維質檢，搭配全自動對焦可切換多種模式檢測功能，為電站檢測與運維檢測優選設備。

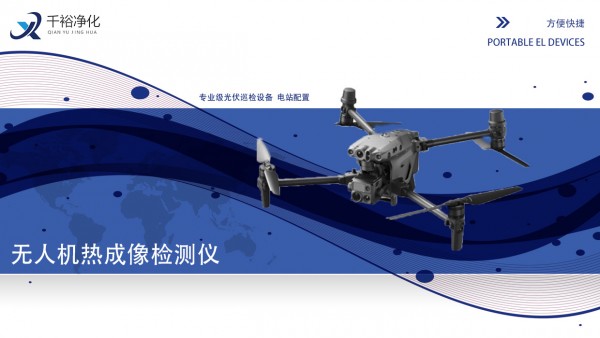

QYS10采用大疆（M350 RTK）無人機，單次續航長達55分鐘，為第三方行業無人機應用提供了穩定可靠的高性能飛行平臺。高達3小時每MW級光伏電站EL隱裂巡檢，讓工作人員告別繁瑣與重復性的低價值勞動，極大提升工作效率，借助無人機技術可實現電力工作自動化流程，有效降低運維成本，同時可代替人員進行高空，高危環境作業，使EL檢測更安全。
QYS10新一代版本首次搭載北斗巡航實現自定義巡航檢測，可溯源每一張隱裂圖的經緯定位。整機搭載專利級全自動對焦技術，實現真正隨移隨拍，視頻與照片雙模式均可實時自動對焦。新版本同時增加云報告管理平臺，可對檢測圖片進行Ai識別判斷跑圖，并生成診斷報告。
整套無人機el巡檢和紅外巡檢的解決方案應用領域
水面電站 山地電站 屋頂電站
整套無人機el巡檢和紅外巡檢的解決方案無人機el檢測儀檢測效率
1組串/30秒（視頻） 1組串/40秒（照片）
1MW/3小時（視頻） 1MW/4小時（照片）
檢測缺陷類型
|
隱裂 |
斷柵 |
破片 |
碎片 |
裂片 |
背板劃傷 |
熱斑衰減 |
|
虛焊 |
燒結 |
黑心片 |
黑邊 |
工藝污染 |
邊緣過刻 |
短路/斷路 |
|
崩邊 |
缺角 |
混檔 |
衰減 |
Pid |
失配 |
膠帶片 |
無人機優勢
M350 RTK 持久續航 安全更可靠
QYH210采用大疆（M350）頂尖無人機，作為全球第一的無人機制造商，M350 RTK具備了更高的飛行穩定性與可靠性，M350輕量化設計的機身可搭載全天候大負載動力系統擁有長達55分鐘長續航，并寄托于全新OcuSync行業版圖傳系統，帶來遠達15公里的控制距離與三通道1080P高清圖傳。無人機搭配2.4/5.8GHz雙頻道通信，可在巡檢過程中自動實時切換至最佳信道，復雜環境下依然能有效抵抗干擾，配備AES-256圖傳加密技術，始終保障數據傳輸安全，支持LTE備份鏈路，進一步提高了的圖傳可靠性。整套系統具備更高的性能穩定性。
高效專業的航拍一體機方案
M350 無人機采用模塊化設計，高效的動力系統集成防塵，防雨，主動散熱功能，并提供最大15米/秒的有抗風，搭載無人機EL檢測云臺相機后，可提供長達50分鐘續航檢測與45分鐘懸停監測。單組電池充滿電僅需40分鐘，3組電池可實現不間斷性的光伏電站EL巡檢測試。
EL巡檢優勢
15KM GPS巡檢飛行
QYH210提供超長續航及最大15公里范圍的遠距離實時續航檢測。同時高精度GPS航線規劃功能，搭配全自動光學變焦相機，使得光伏電站無人化智能隱裂巡檢成為可能。
大功率進口EL電源組串供電
EL組串電源是整個系統最為核心的設備，不僅決定了成像清晰度也是高效EL全檢必不可少的環節。
該設備電源系統可在逆變器/匯流箱處進行多組串EL上電測試。電源內置程控控溫系統，保障電源長時間使用溫度低于50°C安全范圍。同時數字化控制面板，極大降低人員接觸風險，可以更好的保障操作人員安全使用。
EL相機優勢
50Hz高頻成像
該設備所搭載的El相機采用德國高頻InGaAs紅外芯片，具備更為卓越的紅外傳感器，為EL檢測的剔透畫質提供了硬件保障。高頻段成像技術能夠在無人機飛行狀態下提供清晰透徹的光伏組件內部缺陷的動態視頻與航拍圖片。
暗光全時自動對焦
精準的對焦系統是EL成像的核心要求，成像圖片清晰與否由此決定，該設備EL相機依托自主研發的紅外鎖相對焦系統，可以使得設備在無人機巡檢過程中進行實時全自動變焦，使得無人機EL航拍檢測脫離跟焦器與定點飛行的困擾。
軟件優勢
視頻處理軟件
針對無人機視頻巡檢模式，EL相機可保存多種可選視頻格式，軟件可對視頻進行畫質增強跟單楨畫面提取，便于用戶的報告整理與分析
圖片處理軟件
針對無人機懸停拍照模式，EL相機可進行多張連拍，保存同?時間多張EL成像圖，可通過軟件進行合成處理，生成更為清晰的組件內部缺陷圖片
云端管理系統（選配）
千裕線上云系統，具備圖片存儲，數據存儲，電站運維數據管理，電站檢測報告生成導出，自動識別，電站信息管理，發電量評估與PR系統效率值測算等功能。
缺陷自動識別（選配）
EL自動識別軟件依托線上云處理系統，用戶可自主進行Ai識別學習，生成專屬識別模塊，也可以選擇現有識別模塊進行光伏組件的內部缺陷識別，識別類型包括破片，碎片，隱裂，短路，衰減等。
無人機el檢測儀技術參數
|
無人機 |
M350 RTK |
|
EL云臺相機 |
QY10 |
|
記錄儀 |
基于IOS系統，運行EL相機，并存儲相應的數據 |
|
帶屏遙控器 |
遙控飛機、云臺、紅外相機和可見光相機，可調節相機相關配置參數， 顯示屏查看實時檢測圖像，可控制切換拍照與視頻功能， |
|
無人機定位 |
GPS；GLONASS；BeiDou；Galileo |
|
無人機電池 |
TB65 |
|
飛行時間 |
55分鐘 |
