德國菲尼克斯2865984帶晶體管輸出繼電器MACX MCR-EX-SL-2NAM-R-UP - 隔離放大器28659842通道Ex-i NAMUR隔離放大器，帶安全電氣隔離和寬域供電，用于接近開關和開關。 每個通道均有一個帶PDT觸點的繼電器作為信號輸出。 線路故障檢測（LFD），3端隔離，SIL 2。

上海元鋅自動化系統有限公司，是集工、科、貿為一體的工控自動化公司。公司本著"誠信為本，未來, 互利雙贏”的宗旨，以靈活的經營模式，快捷的交貨周期，優惠的價格，全心周到的服務,的技術支持贏得了廣大客戶的充分信賴。 公司產品涉及電力、汽車、水利、化工、紡織、機械、橡膠、水泥、礦業、造紙業等。同時公司也常年致力于為廣大客戶尋找國內無渠道的進口備件產品，在行內享有好的口碑和聲譽。 主營范圍：德國菲尼克斯（phoenix contact）產品：中間繼電器、安全繼電器、光電耦合器、開關電源、現場I/O系統、模塊、網絡接口、連接器、工業交換機、工業無線產品、變送器、隔離器、驅動器、傳感器、執行器、防雷器、通迅產品、保護器、打印機、工具等. 上海元鋅自動化系統有限公司以：“全心全意為客戶服務” 的經營理念、以服務為基礎，以質量求生存作為公司發展宗旨!堅持以：“客戶至上，誠信為本”的企業精神及靈活多樣的經營體制，緊跟市場需求， 提升產品質量，提高服務水平，竭誠為新老用戶提供具優質的產品及服務，確保用戶滿意!

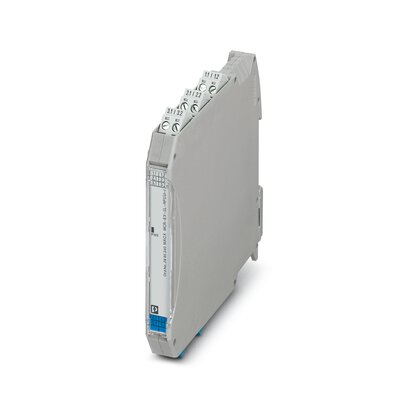

德國菲尼克斯2865984帶晶體管輸出繼電器

2通道Ex-i NAMUR隔離放大器，帶安全電氣隔離和寬域供電，用于接近開關和開關。 每個通道均有一個帶PDT觸點的繼電器作為信號輸出。 線路故障檢測（LFD），3端隔離，SIL 2。

品類型 絕緣轉換開關
產品系列 MACX Analog
通道數目 2
型號 Ex i 隔離放大器，帶SIL功能安全
組態 DIP開關
德國菲尼克斯2865984帶晶體管輸出繼電器
功能
組態 DIP開關

電氣隔離 3端隔離
輸入和輸出之間的電流隔離 是
額定條件下的最大功耗 ≤ 1.3 W
階躍響應（10-90%） 典型值 6 ms (N/O觸點： OFF/ON)
典型值 6 ms (N/O觸點： ON/OFF)
典型值 4 ms (N/C觸點： ON/OFF)
典型值 10 ms (N/C觸點： OFF/ON)
電氣隔離
測試電壓 2.5 kV AC (50 Hz, 60 s)
電氣隔離 輸入/輸出 IEC/EN 60079-11
標準/規程 IEC/EN 60079-11
額定絕緣電壓 375 VPP
過電壓類別 III
污染等級 2
電氣隔離 輸入/電源 IEC/EN 60079-11
標準/規程 IEC/EN 60079-11
額定絕緣電壓 375 VPP
過電壓類別 II
污染等級 2
電氣隔離 輸入/電源 IEC/EN 61010-1
標準/規程 IEC/EN 61010-1
額定絕緣電壓 300 Vrms
過電壓類別 II
污染等級 2
絕緣 安全隔離
電氣隔離 輸出1/輸出2/輸入，電源 IEC/EN 61010-1
標準/規程 IEC/EN 61010-1
額定絕緣電壓 300 Vrms
過電壓類別 III
污染等級 2
絕緣 安全隔離
電源
額定電源電壓范圍 24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz)
電源電壓范圍 19.2 V AC/DC ... 253 V AC/DC (50/60 Hz)
最大電流耗量 < 80 mA
< 42 mA (24 V DC)
功耗 < 1.1 W
功耗 < 1.1 W

信號: NAMUR
輸入說明 本安
輸入數目 2
有效輸入源 NAMUR接近開關傳感器 (IEC/EN 60947-5-6)
浮地開關觸點
帶電阻電路的開關觸點
開關閾值"0"信號電流 < 1.2 mA (禁用)
開關閾值"1"信號，電流 > 2.1 mA (導通)
短路電流 8 mA
切換滯后 < 0.2 mA
線路故障檢測 < 0.05 mA ... 0.35 mA (換行符)
< 100 Ω ... 360 Ω (短路)
通過DIP開關激活/禁用
無負載電壓 8 V DC

切換: 繼電器
觸點類型 每個通道1 個轉換觸點
觸點材料 AgSnO2，鍍硬質金
最大切換電壓 250 V AC (2 A，60 Hz)
120 V DC (0.2 A)
30 V DC (2 A)
最大開關容量 500 VA
建議最小負載 5 V / 10 mA
信號
輸出數目 2

連接方式 螺釘連接
剝線長度 7 mm
螺紋 M3
剛性導線橫截面 0.2 mm2 ... 2.5 mm2
柔性導線橫截面 0.2 mm2 ... 2.5 mm2
可連接導向橫截面 AWG 24 ... 14
緊固扭矩 0.5 Nm ... 0.6 Nm
測試插座
最大直徑 2 mm
德國菲尼克斯2865984帶晶體管輸出繼電器
防爆安裝 (EPL) Gc
Div. 2
本安電路 (EPL) Ga
Da
Ma
Div. 1
安全數據
最大內部電感Li 可忽略
最大內部電容Ci 可忽略
最大輸出電壓Uo 9.56 V
最大輸出電流Io 10.3 mA
最大輸出功率Po 25 mW
最大安全電壓Um 253 V AC/DC (電源模塊)
250 V AC (輸出模塊)
120 V DC (輸出模塊)
IIB/IIIC (簡單回路): 最大外部電感Lo / 最大外部電容Co 1000 mH / 26 μF
