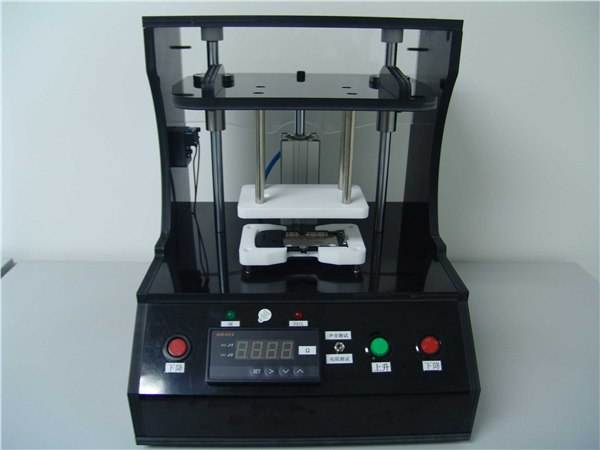

一、什么是PCB主板測試治具：
PCB測試治具是主要用于測試檢驗PCB電路板的治具設備，用來檢測空白PCB短路或開路狀況用的。測驗包含PCB半成品的配備，用來檢測半成品功能是否正常，正常后再組裝成品的治具設備。它具有以下特點：
● 采用進口精密測試針和防靜電材料制作；
● 測試點雙測試針和線路板聯接，接觸可靠，可重復使用，體積小，使用壽命長；
● 同一治具可測試外形尺寸相同，PITCH相同的各種BGA；
● 適用產品pitch 0.45mm、BGA封裝sensor 球距0.5mm；

● 接觸阻抗：50毫歐姆以下；
● 額定電流：0.3安培,連續；
● 轉接適配板按測試產品量身定制，維修方便；
● 信號傳輸端口采用FPC軟線或IDE扁平線，確保信號不受干擾；
● 適用范圍： 圖像傳感器晶片性能檢測、數碼相機、、攝錄機等產品攝像鏡頭性能檢測和聚焦調整。PCB測試治具 主板測試治具 深圳鴻沃芯片封裝治具

二、PCB主板測試治具設計的要求：

1、首先我們要根據客戶提供的PCB實際的情況，來確定所需要的測試功能，設計測試治具原則是要把PCB板上的所有的功能都能實現。

2、測試治具在設計的時候也要從操作者的使用角度出發，必須保證操作者的 ，不能因為設計的漏洞導致操作者的 存在隱患，同時也要考慮不能對被測試的產品造成損壞，要盡量避免因誤操作而造成損壞被測試產品的情況。

3、我們在設計測試治具的時候還要考慮測試治具的操作問題，盡量能做到簡單，容易上手操作。

三、PCB主板測試治具的保養：
1、如果在使用pcb測試治具的過程中，它出現斷針以及老化的現象，則需要將它們更換掉以后，才可以繼續使用。

2、要每隔三個月對產品檢修一次，主要是針對它的探針以及氣缸等部位。如果發現有問題或陳舊，需要及時的進行更換。

3、在產品被使用一年以后，還需要進行保養，還需要更換Pcb板功能測試治具上的探針。

4、在產品被使用一周以后，要對它的相關部件進行清洗，比如測試用的探針，因為該部位與治具的精度息息相關。

5、在不用的情況下，要將產品放在正確的位置上，每種型號的測試治具都有固定的治具鐵架放置處，在存放的時候，一定要分門別類的將它放在固定的位置上，來保證使用的方便性。PCB測試治具 主板測試治具 深圳鴻沃芯片封裝治具

四、PCB測試治具的性能檢驗標準：
1、檢查PCB測試治具測試結果輸出結果是否正確，格式是否符合要求。

2、檢驗治具的穩固性及保護措施，尤其關注特殊部件，例如外置光纖，MIC，自動插卡裝置，轉接板固定模塊，壓板下針模塊，以及其它特殊切換裝置等。

3、檢驗操作按鈕、電源、以及氣動控制部分的穩定性。

4、用同一個良品在不取放的前提下反復測試10遍，驗證FCT功能測試治具重復測試的穩定性

5、用同一個良品，反復取放產品，反復測試10遍，驗證夾具定位的準確性及易放置性。PCB測試治具 主板測試治具 深圳鴻沃芯片封裝治具

深圳市鴻沃科技有限公司，是一家從事設計、研發制造各類非標自動及半自動化設備、各類工裝、測試、工裝夾具、 測試治具、非標設備設計制造服務為一體的測試設備及測試系統開發的公司?？偛课挥谏钲谄荷?，主要從事電路板測試設備、測試夾具治具、自動化控制軟件和設備、FCT測試治具、ATE測試治具、ICT測試治具、過錫爐治具、裝配工裝治具、治具相關配件，工裝夾具、LED治具、FPC治具、治具配件、鈑金五金加工、精密零部件等的研發生產和銷售。
