價格：電議
所在地：安徽 滁州市
型號：WRNK-224
更新時間：2021-06-15
瀏覽次數：1055
公司地址：安徽省天長市永豐工業園區天豐路2號
范祥(先生)

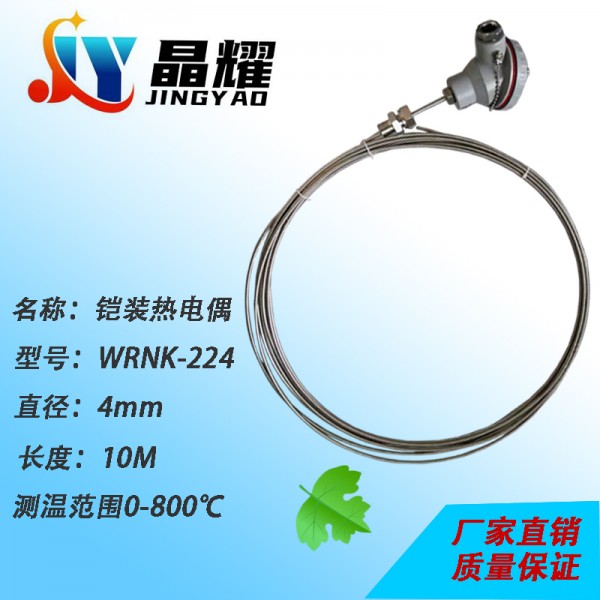

WRNK-224鎧裝熱電偶。鎧裝熱電偶作為溫度測量傳感器，通常與溫度變送器、調節器及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。鎧狀熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等許多優點，鎧裝熱電偶和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、紀錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃~800℃范圍內的液體、蒸汽和其氣體介質以及固體表面的溫度。與裝配式熱電偶相比，鎧裝熱電偶具有可彎曲、耐高壓、熱響應時間短和堅固耐用等優點。
測溫范圍和準確度
|
類 別 |
代號 |
分度號 |
套管外徑mm |
常用溫度℃ |
*高使用溫度℃ |
允許偏差△t |
|
|
測量范圍℃ |
允差值 |
||||||
|
鎳鉻－銅鎳 |
WREK |
E |
≥Φ3 |
600 |
700 |
0～700 |
±2.5℃或±0.75%t |
|
鎳鉻－鎳硅 |
WRNK |
K |
≥Φ3 |
800 |
900 |
0～900 |
±2.5℃或±0.75%t |
|
銅－銅鎳 |
WRCK |
T |
≥Φ3 |
350 |
400 |
＜-200 |
未作規定 |
|
-40～350 |
±0.75%t |
||||||
注：1）t為被測溫度的絕對值。
鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示
鎧裝熱電偶熱響應時間不大于下表的規定：
|
熱響應時間T0.5S |
接殼式 |
絕緣式 |
||||||||||
|
套管直徑 |
||||||||||||
|
2.0 |
0.4 |
0.5 |
||||||||||
|
3.0 |
0.6 |
1.2 |
||||||||||
|
4.0 |
0.8 |
2.5 |
||||||||||
|
5.0 |
1.2 |
4.0 |
||||||||||
|
6.0 |
2.0 |
6.0 |
||||||||||
|
8.0 |
4.0 |
8.0 |
||||||||||
|
W |
R |
規格 |
內容 |
|||||||||
|
|
|
N |
|
鎳鉻－鎳硅 |
||||||||
|
E |
|
鎳鉻－銅鎳 |
||||||||||
|
C |
|
銅－銅鎳 |
||||||||||
|
測溫元件材料 |
鎧裝式 |
- |
1 |
|
無固定裝置式 |
|||||||
|
2 |
|
固定卡套螺紋 |
||||||||||
|
3 |
|
可動卡套螺紋 |
||||||||||
|
4 |
|
固定卡套法蘭 |
||||||||||
|
5 |
|
可動卡套法蘭 |
||||||||||
|
安 |
0 |
|
絕緣式 |
|||||||||
|
2 |
|
接殼式 |
||||||||||
|
3 |
|
防水式 |
||||||||||
|
8 |
|
手柄式 |
||||||||||
|
8 |
|
小接線盒式 |
||||||||||
|
9 |
|
帶補償導線 |
||||||||||
|
接 |
1 |
|
絕緣式 |
|||||||||
|
2 |
|
接殼式 |
||||||||||
|
8 |
|
接殼式(手柄式) |
||||||||||
|
9 |
|
絕緣式(手柄式) |
||||||||||
|
工作端形式 |
3 |
3對 |
||||||||||
|
4 |
4對 |
|||||||||||
|
5 |
5對 |
|||||||||||
|
6 |
6對 |
|||||||||||
|
多 |
|
|||||||||||
|
W |
R |
□ |
K |
- |
□ |
□ |
□ |
□ |
|
|||
