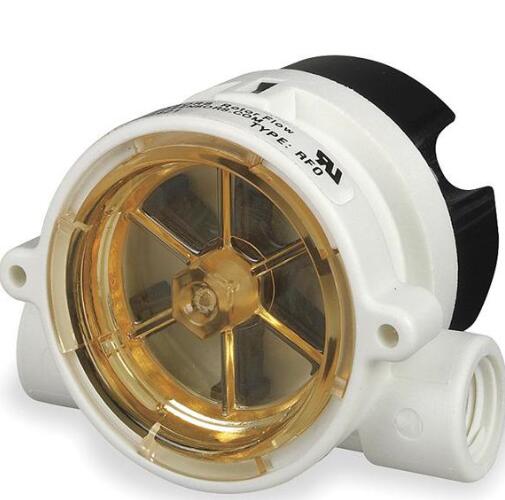

RFO直流脈沖輸出流量傳感器捷邁GEMS
?
4.5~24VDC
脈沖輸出
Gems 通過將高可視度的轉子和固態電路相結合,并置于一個緊湊的外殼內,使
RotorFlow®
的轉子式設計得到了普及。它們以無可比擬的性能價格比提供的
流量輸出和顯而易見的可視指示。RFO 型的特色是直流脈沖輸出 .
典型應用
? 水凈化 / 分配系統 ? 化學計量系統
? 激光和焊接 ? 水射流系統
? 半導體生產設備 ? 制冷機和熱交換機
性能參數
焊接材料
殼體 黃銅、316不銹鋼或聚丙烯(水解穩定、玻璃強化)
轉子軸 陶瓷
轉子 PPS合成物,黑色*
鏡頭 聚砜
O形圈 Viton®(氟化橡膠)(合金殼體);丁jing橡膠(聚丙烯殼體)
低流量適配器 玻璃強化聚丙烯
蕞高工作壓力
銅或不銹鋼殼體 200PSIG@70oF,100PSIMax@212oF
聚丙烯殼體 100PSIG@7oF, 40 PSI Max.@180oF
蕞高工作溫度
銅或不銹鋼殼體 -20oF~212oF(-29℃~100℃)
聚丙烯殼體 -20oF~180oF(-29℃~82℃)
電氣部分 環境溫度150oF(65℃)
蕞大粘度 200 SSU
輸入電源 4.5 VDC~24 VDC
輸出信號 4.5 VDC~24 VDC脈沖,脈沖值依流速、端口尺寸和范圍
而定。
吸入電流 8mA, 無負載
輸出電流 70mA, Max.
頻率輸出范圍 15Hz(低流量)~225Hz(高流量)
精度 參見下頁的表格
電氣聯接 22AWG PVC護套,24”電纜。色標代碼:
紅=+VDC,黑=接地;白=信號輸出
* 不銹鋼殼體產品的標準配置
外型尺寸
聚丙烯殼體
黃銅和不銹鋼殼體 -0.25”和 0.50”端口
黃銅殼體 -0.75”和 1.00”NPT 端口
高分頻率黑色轉子
PPS
合成物,六個轉子臂
都帶有磁性。
PTFE 軸套保證其使用壽命。
注 : 通過用其它控制器或指示器來逐臺校準 RFO
可以提。
* 要求配用低流量適配器。
工作原理
1.當液體流經 RotorFlow® 時,磁性轉子的轉動同流量成比例這導致一系列的磁場(轉子葉片)激勵霍爾效應傳感器,產生一系列電壓脈沖。
2.輸出脈沖(RFO)的電壓與輸入電壓(4.5~24VDC)相同,其頻率與流量成比例輸出信號可傳送給累積器或其它控制器。RFA 型模擬傳感器的輸出信號范圍為 0-10VDC。
3.RotorFlow指示器安裝時,流體可以從任意一個端口流入。將流體入口置于轉子上端,并保持水平,可以優化 RotorFlow® 的工作性能。信號輸出RFO
型的輸出信號是輸入直流電壓的開 / 關脈沖,它可與任何數字邏輯兼容。輸入電壓的范圍為 4.5~24VDC。輸出脈沖的頻率同流量成比例并且大致為低流量時 25Hz 到高流量時 225Hz。
殼體材質 端口尺寸NPT 流量范圍-GPM 部件號
低范圍(精度) 標準范圍(精度)
聚丙烯 0.25” 0.1~1.0 ( ±7.0%) 0.5~ 5.0 (±7.0%) 155421
0.50” 1.5~12.0 ( ±7.0%) 4.0 ~20.0 (±15.0%) 155481
黃銅
0.25” 0.1~1.0 ( ±7.0%) 0.5~5.0 (±7.0%) 156261
0.50” 1.5~12.0 ( ±7.0%) 4.0 ~ 20.0 (±15.0%) 156262
0.75” — 5.0 ~ 30.0 (±10.0%) 194761
1.00” — 8.0 ~ 60.0 (±15.0%) 194762
不銹鋼 9/16”-18** 0.1~1.0 ( ±7.0%) 0.5 ~ 5.0 (±7.0%) 165071
0.50” 1.5~12.0 ( ±7.0%) 4.0 ~ 20.0 (±15.0%) 165075
0.75” — 5.0 ~ 30.0 (±10.0%) 194763
1.00” — 8.0 ~ 60.0
(±15.0%) 194764
