產品概述：
英國abi-3200電路板維修測試儀是abi-3400的簡化版?？稍陟o態（非加電）條件下分析器件及整板測試。采用獨特的三維立體V-I-F動態阻抗測試方法, 測量電氣信號曲線, 偵測錯誤/瑕疵問題, 包含內部損壞器件與不一致器件，增加問題檢測范圍, 同時減少測試時間！
英國abi-3200電路板維修測試儀產品組成：
1.軟件配置：
1）具有測試流程記憶功能（軟件具有強大的測試流程編輯和記錄功能）
2）*記錄各種測試信息。軟件可將標準電路板上測量到的V-I-F、V-I和V-T曲線圖都存儲記錄到測試程序中，方便隨時與其他電路板進行對比，大大簡化了測試中需要重復對比的工作。
3）軟件在測試流程中允許用戶根據需要加入對測試步驟的文字說明、照片、Office Word、Office Excel、PDF文檔、網頁鏈接、視頻等，大提升了測試效率。
4）*中文、英文測試操作軟件，提供終生軟件的升級服務；
2.硬件配置：
1）具有32通道數字V-I動態阻抗測試（可擴充到2048通道）。
2）*具有32路測試V-I-F和V-I測試通道，2路探棒測試，2組同步脈沖。具備變頻三維立體V-I-F測量方式，三維立體顯示器件的端口特性曲線?？梢圆檎遗c器件頻率有關的故障。三維畫面與二維畫面可以相互切換，可在二維圖面上顯示曲線各點的電氣參數值(V/I)：電壓、電流具體數值。擴充到2048路V-I-F測試通道。
3）*系統可對各種器件進行端口測試： V-I、V-T、V-I-F、V-T-F測試。二維V-I測試低達1Hz頻率，測試頻率高達10kHz, 非常合適測試電感及高頻電容器件?？稍O(shè)定同步脈沖信號的幅值與寬度, 進行可控硅元器件或FET的功能測試。
英國abi-3200電路板維修測試儀特點:
靜態診斷電路板, 不必外加電源即可進行測試。
檢測電路板上受損器件。
可檢測出具有泄漏型故障的器件。
可檢測出不相同的器件。
將損壞風險降至很低。
通道可擴充至2048路
何謂V/I曲線測試?
對于模擬及數字電路板, V/I曲線測試是成熟、可靠的解決方案。
透過一個限流電阻器, 施加AC電壓到一個測試點時, 測量因此產生的電流, 并將結果繪制成一個電壓/電流圖形, 即顯示該測試點的特性曲線。
分析V/I曲線,通常是與一個參考點作比較,而檢測如下問題：
漏電流器件。
內部受損器件。
錯誤數值的器件。
不一致的器件。
短路與開路。
變頻掃描方式---增加問題查找范圍!
abi-3200通過改變V/I信號的AC電壓的頻率, 而增加問題檢測范圍, 其產生的曲線, 繪制在一個3D窗口內, 能讓使用者觀察到整個頻率范圍上的V/I曲線變化, 進而找到標準V/I分析方法看不見的問題。

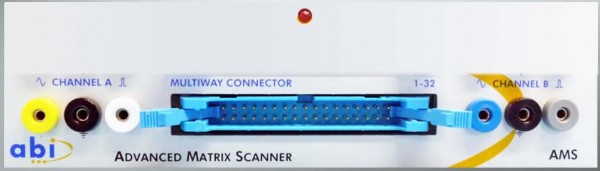

矩陣式掃描V/I----- 增加問題查找范圍!
abi-3200模塊也可使用矩陣式掃描獲得V/I曲線, 而增加問題檢測范圍。在這個模式時, abi-3200模塊是在參考所有其它有效管腳(不同于標準V/I測試中只有一個參考管腳)的情形下, 獲得一個器件或電路板每個管腳的V/I曲線。如此,便能產生豐富的數據組(一個20腳器件400條曲線), 足以檢測出不易查找的故障。
北京金三航科技發展有限公司(英國ABI技術服務中心）提供:
電路板故障檢測儀,電路板維修測試儀,電路板測試儀,電路板在線維修測試儀,三維立體動態阻抗測試儀的使用技術培訓服務,測試程序開發編譯服務。
