QS1-370 BWO太赫茲返波管是我們的中檔信號源之一，其大輸出頻率為370 GHz。 該系統可以與倍頻器相結合使用，可以達到1 THz以上的實用范圍。它可以在300 GHz范圍內提供比同系列其他任何來源更多的功率。

主要功能包括：

?光譜范圍：220-370 GHz

?光譜分辨率：3-20 MHz

?水冷系統
?用戶選擇用于單管的緊湊型磁體或更大的通用BWO磁體

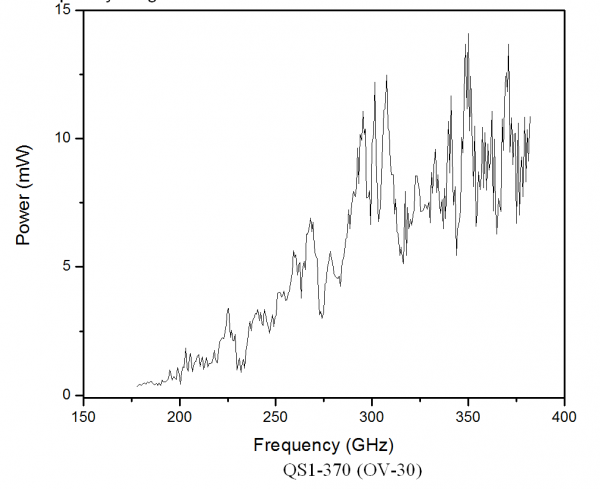

BWO太赫茲返波管典型曲線：

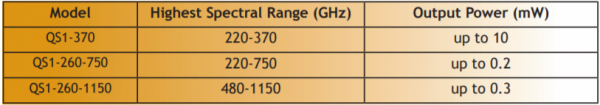

產品參數：

QS1-370太赫茲源是結合了QS1-370（OV-24）返波管（BWO）而形成的設備。它可以在220-370 GHz范圍內進行調諧。

該裝置可針對上述任何范圍進行快速配置，這使其成為廣泛范圍內太赫茲源的一個不錯的選擇。QS1-370 BWO可以預組裝到MS-0.6磁性系統中，

也可以與Microtech Instruments Inc.提供的MS-X.X系列其他任何形式的系統一起使用。

QS1-370的運行還需要高壓電源，例如VR-6M以及一個水冷系統。在標準的配置中，QS1-370產生高達20 mW的可調單色功率連續波，帶寬為3 MHz。

 QS1-370的典型輸出功率譜顯示在本頁上方。 QS1-370 BWO系統的操作需要使用VR6高壓電源。該電源可提供高達6 kV的電壓，且線路紋波非常低。

電源還可以選擇添加一個較小的調制電壓以擴寬光譜線，從而有助于防止光學裝置中出現駐波。通過使用Microtech的DAU控制設備，大大提高了QS1系統的使用。

該數據采集單元控制電源電壓，允許用戶控制系統的頻率輸出。它還包括用于THz檢測器的接口，大孔徑斬波器以及可用于分析頻譜以計算材料介電常數的軟件
BWO太赫茲返波管

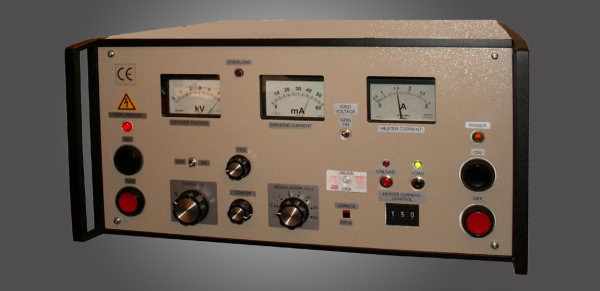

                           用于QS1 BWO的VR6-MU電源
