                         0-5v/0-12V轉4-20ma信號隔離轉換器

1.0-5v/0-12V轉4-20ma信號隔離轉換器定義：

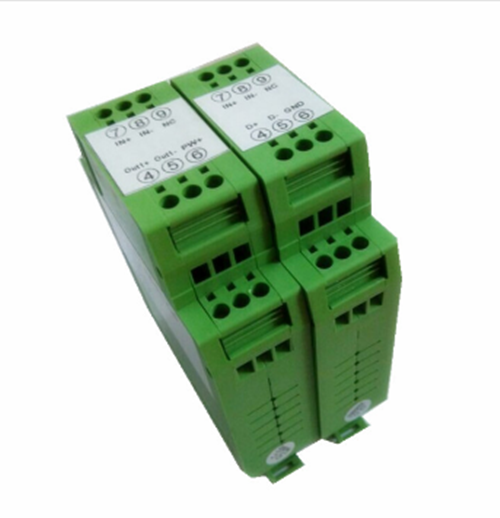

導軌式隔離變送器是將直流（模擬）電流電壓信號進行隔離/放大/轉換按成比列輸出的一種信號放大儀器，該儀器使用方便，主要用于機柜卡槽里。

隔離變送器模塊線性精度高、體積小，遠距離無失真?zhèn)鬏?，而且產品抗EMC電磁干擾強。跟導軌式隔離放大器一樣，用于信號隔離放大，轉換，變送的一種放大器。相對導軌式隔離放大器而言，隔離放大模塊主要用于焊接在PCB板上，輸出需要可調電位器來進行調節效正。而導軌式的隔離放大器只需外接引線就可以使用了。

2.0-5v/0-12V轉4-20ma信號隔離轉換器應用環境：

廣泛應用在電力、工業控制轉換，儀器儀表、遠程監控、醫療設備、工業自控等需要電量隔離測控的行業。

3.0-5v/0-12V轉4-20ma信號隔離轉換器隔離效果

工業、設備、儀器信號為什么要隔離？由于工業現場的環境條件是很復雜的，各種干擾（EMC電磁干擾、天體放電干擾、電暈電火花放電干擾、電氣設備頻率干擾、感應干擾）通過不同的耦合方式（電容耦合、電磁耦合、共阻抗耦合、漏電流耦合）進入測量系統，使測量結果偏離標準值，使本來0-5V的電壓輸出直接變成0-4V輸出，這樣也就導致測量系統不穩定，嚴重時會使測量系統不能正常工作，因此要對工業信號進行干擾抑制，也就是采取隔離措施，隔離放大器就派上用場了。隔離放大器產品屬于三隔離產品，隔離電壓3000VDC，輸入信號與輔助電源隔離，輔助電源與輸出隔離，輸入信號與輸出信號隔離。

4.0-5v/0-12V轉4-20ma信號隔離轉換器保護作用：

加設隔離放大器可以保護上位重要控制器件的安全，比如PLC、工控機、采集卡、儀表等，隔離器以“自毀”的方式保護其他器件的安全，不安全信號先把隔離器燒壞，隔離放大器燒壞后信號通路被切斷，其他器件得以保護。

5.0-5v/0-12V轉4-20ma信號隔離轉換器應用舉例:

1.直流電流/電壓信號的隔離、轉換、變送及放大

2.模擬信號地線干擾抑制及數據隔離采集

3.信號遠程無失傳輸

4.電力監控、醫療設備隔離安全柵

5.電量隔離測控的工業現場

6. 傳感器4-20mA等模擬信號一進一出、一進兩出、兩進兩出模擬信號轉換

6.0-5v/0-12V轉4-20ma信號隔離轉換器安裝方式：

隔離放大器主要安裝方式是模塊式及導軌式，模塊直接焊接PCB板上，導軌式直接外接線就可以使用

7.0-5v/0-12V轉4-20ma信號隔離轉換器產品說明:

1.SIP12腳符合UL94V-0標準阻燃封裝

2. 輔助電源：5VDC，12VDC，15VDC，24VDC等單電源供電

3.只需外接電位器既可調節零點和增益

4.電源、信號、輸入輸出 3000VDC隔離

5.工業級溫度范圍：-45～+85度

6.有較強的抗EMC電磁干擾和高頻信號空間干擾特性

7.大?。?32.0mm*13.8mm*8.8mm

8.0-5v/0-12V轉4-20ma信號隔離轉換器型號及定義

連續隔離電壓值：           3000VDC

電源電壓輸入范圍：         ±10%Vin

焊接溫度（10秒）：            +300℃

AOT   U(A)  -  P  -  O

輸入電壓(V)   或      電流信號(mA)值

U1：0-5V            A1：0—1mA

U2：0-10V           A2: 0—10mA

U3：0-75mV          A3: 0—20mA

U5：0-±5V          A5：0—±1mA

U6：0-±10V         A6: 0—±10mA

U7：0-±100mV       A7: 0—±20mA

U8：用戶自定義      A8: 用戶自定義

輔助電源

P1:DC24V   P2:DC12V          

P3:DC5V    P4:DC15V    P5:用戶自定義

輸出信號

O1:4-20mA  O2:0-20mA    O4:0-5V   O5:0-10V

O6:1-5V    O7: 0-±5V   O8: 0-±10V    O9: -20-+20mA

9.0-5v/0-12V轉4-20ma信號隔離轉換器產品列舉：

例1： 信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24V

型號：AOT  U1-P1-O4

例2： 信號輸入：0-10V；信號輸出:0-20mA；輔助電源：24V

型號：AOT  U2-P1-O2

例3：信號輸入：4-20mA  信號輸出：0-10V；輔助電源：5V

型號：AOT  A4-P3-O5

例3：信號輸入：4-20mA  信號輸出：1-5V；輔助電源：12V

型號：AOT  A4-P2-O6
