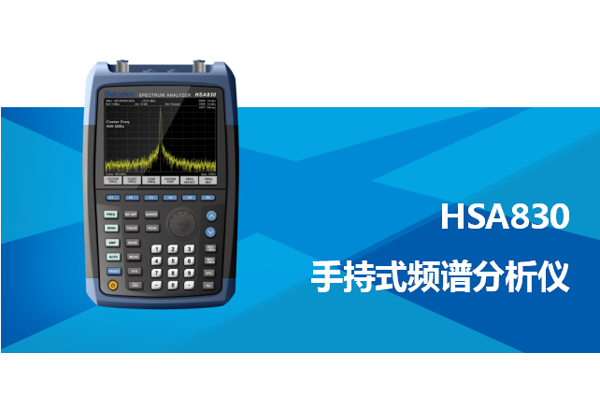

HSA830 手持式頻譜分析儀3.6G

深圳市新進時科技有限公司

會員指數：

企業認證：

價格：電議

所在地：廣東深圳市

型號：HSA830

更新時間：2019-08-28

瀏覽次數：1188

公司地址：深圳市寶安區創業二路寶安新一代信息技術產業園C座309室

18028735466 葉建華(先生) 經理

點擊查看聯系電話在線詢價

產品簡介

手持式頻譜分析儀3.6G產品采用高亮度的6.5英寸大屏幕，外觀動感、畫面清晰。大容量可充電電池，連續工作時間可達4小時，推蓋式電池倉方便隨時更換，制擴展運行時間。內置跟蹤源、前置放大器、場強測量、音頻解調和高分辨率帶寬等選配件。通用USB、LAN通信接口，可實現遠程操控。頻譜分析是一種將復雜信號分解為較簡單信

公司簡介

深圳市新進時科技有限公司簡稱ECREDIX，是電子測試測量領域的解決方案商。公司自主研發了多制式數字電視調制卡/碼流卡（兼容制式：DVB-C、DVB-T/H、J.83B、QAM B、ATSC、DVB-T2、DVB-S/S2、DTMB、CMMB、ISDB-T等）。新進時科技是德國ROHDE&SCHWARZ羅德與施瓦茨分銷系列產品（涵蓋了頻譜分析、音頻分析、信號發生以及射頻功率的測量，示波器、網絡分析儀、EMI、EMC傳導測試）華南區授權經銷商；同時是韓國金進CREDIX (高頻信號發生器、數字廣播電視信號發生器、DAB信號源）中國區總代理商；以及臺灣ADIVIC(GPS信號發生器、射頻錄制播放器、WIFI測試)；ELUHUA伊璐華 (自主研發的PCI、PCI-E數字電視信號調制卡、調制器、碼流卡)；日本NF雙極性電源；英國N4L頻率特性分析儀、相位增益分析儀；西班牙PROMAX場強儀等。目前，新進時在深圳、廣州、東莞、香港等國內電子工業發達地區設立了服務與合作機構，為廣大客戶提供優質的本地化服務。我們的AE工程師已在廣東珠三角地區，為各電子制造廠商產品測試技術服務10年以上，有豐富的電子產品研發檢測測量經驗，生產線測試解決方案，熟悉市場上數百家通用的進口、國產儀器儀表制造廠商，上千型號的測量儀器儀表及高端的先進分析儀。現已擁有一批業界代表性的知名客戶。如：百一翰碩、廣東好幫手、冠捷（廈門及福州）、鼎為、北京加維、帕諾迪、視源、創維、康佳、康冠、航盛電子、索菱等。

我們秉承“以人為本，顧客至上，誠信務實，銳意進取”的原則,并在實踐中不斷提升公司的服務能力和水平，為客戶提供專業、高效、全面、經濟的優質供應服務。

代理產品：
* 模擬/數字電視信號源（DVB-T、ATSC、DTMB、ISDB-T、CMMB、DVB-S、DVB-S2）/調制卡、碼流卡
* GPS/RDS/AM/FM信號發生器/DAB+
* 示波器、數字萬用表、安規測試儀、EMC/EMI測試、LCR測試儀
* 毫伏表、毫歐表、電子負載、電源
* 頻譜分析儀、場強儀、音視頻分析儀
* HDMI高清信號源、彩色分析儀
* 頻率特性分析儀

主要品牌：

ROHDE&SCHWARZ羅德與施瓦茨、西班牙寶馬（PROMAX）、臺灣ADIVIC、英國牛頓（N4L）、韓國金進（CREDIX）、回路設計（NF）、固緯(GWINSTEK)、力科（LECROY）、北京普源（RIGOL）、ELUHUA調制卡等。

我們堅持“合作、分享、共贏”的企業理念和“客戶至上，誠信經營，規范管理，協調發展” 的經營宗旨，對客戶負責，形成良好的經營風格，贏得客戶和社會的信譽。同時將會開拓更廣闊的前景，熱誠歡迎廣大國內外客商洽談業務，讓我們攜手共創雙贏！

展開

產品說明

手持式頻譜分析儀3.6G

產品特點

l 頻率范圍：9kHz ~ 3.6GHz

l 佳靈敏度：優于-160dBm

l 分辨率帶寬：1Hz~3MHz

l 專用瞬態檢波，快速捕獲瞬態信號

l 瀑布圖、調制質量分析、音頻解調等常規和擴展功能

l 場強測量、S11和S21、信道測量、頻率計數等更多專業選項

l Pass-Fail等現場檢測告警能力

l 滿充長達4h，可隨時備電接續

產品介紹

HSA830手持式頻譜分析儀3.6G專為滿足現場作業而設計。它輕巧便攜，快速，堅固耐用，具有豐富的測量功能，是追求優異性能和價值的佳選擇。

產品采用高亮度的6.5英寸大屏幕，外觀動感、畫面清晰。大容量可充電電池，連續工作時間可達4小時，推蓋式電池倉方便隨時更換，制擴展運行時間。內置跟蹤源、前置放大器、場強測量、音頻解調和高分辨率帶寬等選配件，能夠快速可靠地解決多種常規測量任務，適應苛刻的復雜環境要求。通用USB、LAN通信接口，可實現遠程操控。使用標準完備的SCPI命令集，可快速組建和升級集成測試系統，方便用戶測量使用。

手持式頻譜分析儀3.6G技術指標


適用條件		給定技術指標適用于以下條件：預熱30分鐘，同時儀器處于校準周期內并執行過自校準
型號		HSA830
頻率范圍		9kHz~3.6GHz
頻率讀數精度		±（頻標讀數×頻率基準精度+1%×掃寬+10%×RBW+0.5×[掃寬/（掃描點-1）]+1Hz）
內部基準（10MHz）		老化率					<1ppm/年
		溫漂					<0.5ppm （15℃至35℃）
分辨率帶寬（RBW）
范圍(<10Hz為選件)			1Hz至500kHz（以1至10連續步進）、1MHz、3MHz
選擇性（60dB/3dB）			RBW≤500kHz			<5：1 典型值（數字實現，接近高斯形狀）
精度						<5% 典型值
視頻帶寬（VBW）			10Hz至3MHz
顯示平均噪聲電平（1Hz分辨率帶寬，射頻衰減器0dB）
前置放大器關		100kHz至1MHz <-100dBm-3×(f/100kHz)dB 1MHz至10MHz <-130dBm 10MHz至1GHz <-135dBm 1GHz至3.6GHz <-130dBm
前置放大器開		100kHz至1MHz <-120dBm-3×(f/100kHz)dB 1MHz至10MHz <-150dBm 10MHz至1GHz <-155dBm 1GHz至3.6GHz <-148dBm
相位噪聲
fc=500MHz		頻偏30kHz時為 -90dBc/Hz
		頻偏100kHz時為 -100dBc/Hz
		頻偏1MHz時為 -110dBc/Hz
掃描時間
非零掃寬		3ms至3000s
零掃寬		1ms至3000s
掃描模式		連續，單次
觸發
觸發源	自由，視頻，外部
外部觸發電平	5V TTL電平，標稱值
頻率計數器
計數分辨率	1Hz、10Hz、100Hz、1kHz
計數器不確定度	頻率讀數×頻率基準精度+計數分辨率
幅度精度（20℃至30℃）
綜合幅度精度（90%）				輸入信號范圍0dBm至-50dBm					±1.5dB
幅度
測量范圍fc≥10MHz				顯示平均噪聲電平至 +27dBm
大安全輸入電平				平均連續功率					+27dBm
大直流輸入電壓				50Vdc
輸入衰減器范圍				0至39dB，步進為3dB
1dB壓縮點				+7dBm
雜散和剩余響應
TOI（三階失真）				>30MHz	+13dBm
SHI（二階失真)				>10MHz	+30dBm
輸入相關雜散信號					<-60dBc
剩余響應					<-85dBm
跟蹤信號源（選件）
頻率范圍				100kHz至1.5GHz
輸出功率				-30dBm 至 0dBm 1dB步進
輸出平坦度				±3dB
輸入/輸出
射頻輸入/出				N型陰性（50Ω）
USB				設備端：USB 1.1 B接頭主控端：USB 2.0 A接頭
LAN				10/100 base-T，RJ-45連接器
FM/AM音頻解調				揚聲器、耳機插孔
基準輸入/出				10MHz，BNC陰頭				輸入功率0dBm 至 +10dBm
								輸出功率0dBm±2dB
外觸發輸入				5V TTL電平（±10V，100mA大）
常用參數
顯示器				TFT LCD，6.5英寸
重量				不超過2.8kg
大尺寸				288×182×142mm
工作溫度				0℃至50℃
存儲溫度				-20℃至+70℃
電池				7.4V 6600mAh
電源適配器				輸入				100V~240VAC 50/60Hz 1.
				輸出				+9V 4000mA
整機功耗				13W

訂貨信息

配置	描述	訂貨號
頻譜儀主機	9kHz至3.6GHz	HSA830
標配	CD-ROM（用戶手冊、編程手冊）
標配	AC/DC適配器（交流輸入，+9V輸出）
選配	100kHz至1.5GHz跟蹤信號源	HSA830-TG15
	1Hz分辨率帶寬	HSA800-RBW
	場強測量	HSA800-FS
	備用電池組	HSA800-BAT
	全向天線/定向天線	OA750/DA800
	近場探頭套件	ANT01
	駐波比電橋	VB30
	USB功率傳感器	UP60
