WRP-230鉑銠熱電偶

上海自動化儀表產品銷售網

會員指數：

企業認證：

價格：電議

所在地：上海

型號：

更新時間：2019-04-02

瀏覽次數：1199

公司地址：上海市閘北區靈石路650號

021-56130306 朱經理(先生)

點擊查看聯系電話在線詢價

產品簡介

WRP-230鉑銠熱電偶它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。

公司簡介

上海自動化儀表產品銷售網 成立于1989年12月12號，座落在上海靜安區，地處繁華地段，交通方便，生產工藝，檢測設備齊全，技術起點高，性能優異，品種齊全、質量可靠、價格優惠、是我公司產品的特點，配以完善的售后服務，使我公司產品深受廣大客戶信賴。是專業從事工業自動化儀表的研發、設計、制造、營銷于一體的綜合型企業，公司主要生產：各種熱電偶（鎧裝熱電偶鉑銠熱電偶耐磨熱電偶手持熱電偶）、熱電阻、溫度計、數字測溫儀、數顯儀表、壓力（差壓）變送器、電線電纜、補償導線、橋架、控制盤柜、儀表管件閥門等。

展開

產品說明

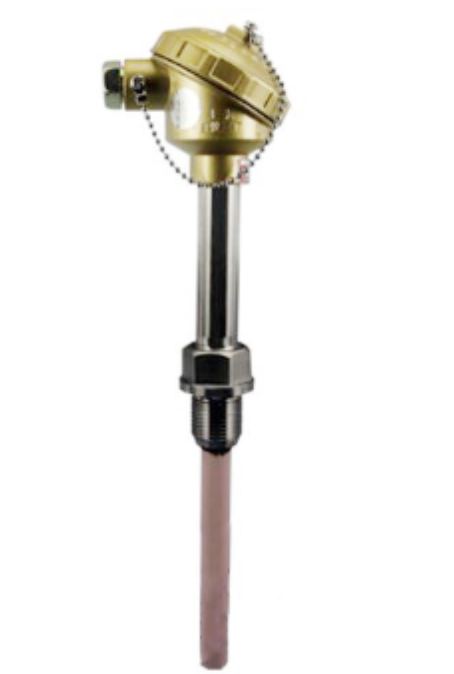

WRP-230鉑銠熱電偶
它可以直接測量各種生產過程中從0℃～1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。工業用裝配式熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。

根據規定，我廠從1987年起開始生產符合IEC標準分度號的鉑銠₃₀-鉑銠₆、鉑銠₁₀-鉑、鎳鉻-鎳硅、鎳鉻-銅鎳、銅-銅鎳、鐵-銅鎳等型式熱電偶，應符合JB/T3238-1999標準。

WRP-230鉑銠熱電偶工作原理

熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就指示出熱電偶，產生的熱電動勢的對應溫度值。

熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只和熱電偶導體材質以及兩端溫差有關，和熱電的長度、直徑無關。

裝配式熱電偶主要由接線盒、保護管、緣套管、接線端子、熱電組成基本結構，并配以各種安裝固定裝置組成。

WRP-230鉑銠熱電偶主要技術指標

溫度測量范圍和允許誤差

熱電偶類別	代號	分度號	測量范圍℃	允許偏差△t ℃
鉑銠₃₀-鉑銠₆	WRR	B	0～1800	±1.5℃或±0.25%│t│
鉑銠10-鉑	WRP	S	0～1600	±1.5℃或±0.25%│t│
鎳鉻-鎳硅	WRN	K	0～1300	±2.5℃或±0.75%│t│
鎳鉻-銅鎳	WRE	E	0～800	±2.5℃或±0.75%│t│

注“t”為感溫元件實測溫度

熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T_0.5表示。

熱電偶公稱壓力

一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。

熱電偶小置入深度

應不小于其保護管外徑的8～10倍（特殊產品例外）。

熱電偶緣電阻（常溫）

常溫緣電阻的試驗電壓為直流500V±50V，測量常溫緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。

a.對于長度超過1米的熱電偶它的常溫緣電阻值與其長度的乘積應不小于100.

即Rr.L≥100 MΩ。M L＞1m

式中：Rr-熱電偶的常溫緣電阻值MΩ

b.對于長度等于或不足1米的熱電偶，它的常溫緣電阻值應不小于100 MΩ

上限溫度緣電阻

熱電偶的上限溫度緣電阻應不小于下表現定：

上限溫度tm℃	試驗溫度t℃	電阻值MΩ
100≤tm＜300	t=tm	10
300≤tm＜500	t=tm	2
500≤tm＜850	t=tm	0.5
850≤tm＜1000	t=tm	0.08
1000≤tm＜1300	t=tm	0.02
tm＞1300	t=1300	0.02

□ 型號表示

W	R	規格					內容
		R					鉑銠₃₀-鉑銠₆
		P					鉑銠₁₀-鉑
		N					鎳鉻-鎳硅
		E					鎳鉻-銅鎳（鎳鉻-康銅）
		熱電偶材料	-	1			無固定式裝置式
				2			固定螺紋式
				3			活動式法蘭
				4			固定法蘭式
				5			活動法蘭角尺形式
				6			固定螺紋錐形保護管式
				安裝固定形式	2		防濺式
					3		防水式
					4		隔爆式
					接線盒形式	0	?16mm保護管
						1	?25mm保護管（雙層套管）
						2	?16mm高鋁質管（單層套管）
						3	?20mm高鋁質管
						設計序號
W	R	□	-	□	□	□
