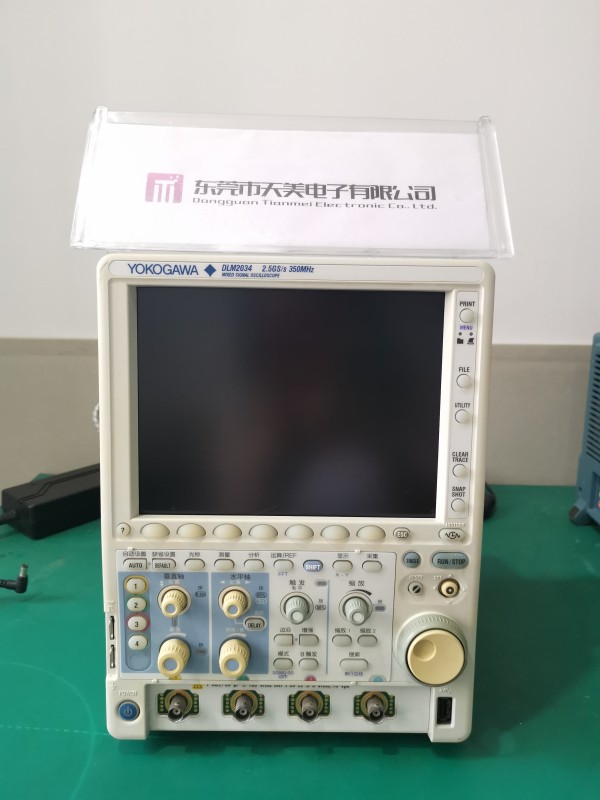

• 橫河DLM2000系列是一款高性能的中端實驗室數字示波器，而只需要入門級的價格。

  具有混合信號型號和200～500MHz的帶寬、兩通道和四通道的型號，并有1～125Mpoints存儲深度。

  DLM2000中肯定能有一款產品能滿足你的預算和應用需求。

  一覽表中包括200MHz、350MHz、500MHz寬帶型號。

  重量輕、結構緊湊。

  8.4英寸大屏幕液晶顯示器。

  大內存：最多125Mpoints（/M2選件）

  高速采樣：最高2.5GS/s（4通道同時使用時1.25GS/s）


  ☆產品系列：200MHZ , 350MHZ,500MHz

  ☆8,4英寸大屏幕液晶顯示

  ☆長存儲：最大125M（/M2）

  ☆高速采集，最高2.5G/S（四通道機型1.25GS/S）




  ★可用于觀測多于4通道輸入（3個模擬同+8位邏輯）

  1）靈活的MSO輸入，捕獲模擬和邏輯混合信號，DLM2000可將4通道模擬輸入切換為3通道模擬輸入+8位邏輯輸入

  2）邏輯通道不僅可以用來觀測波形，控制信號或用作觸發源，還可以進行I2C 及SPI串行總線分析




  	DLM2022	DLM2032	DLM2052	DLM2024	DLM2034	DLM2054
  模擬 輸入	2	2	2	4	4	4
  邏輯 輸入	-	-	-	8bit	8bit	8bit
  最高 采樣 率	2.5GS/S	2.5GS/S	2.5GS/S	2.5GS/S	2.5GS/S	2.5GS/S
  帶寬	200MHz	350MHz	500 MHz	200MHz	350MHz	500 MHz
  最大 記錄 長度	62.5M（選件M1）	62.5M（選件M1）	62.5M（選件M1）	125M（選件M2）	125M（選件M2）	125M（選件M2）




  ★強大的波形采集引擎:通過長內存和歷史功能，不會丟失任何波形。豐富的觸發功能可以輕松的捕獲需要的波形

  1）超大內存（125M點），能夠?qū)崿F(xiàn)超長時間的波形測量。

  在單次觸發模式下使用2通道測量時。可以增加M2內存擴展選件實現最多125M點的大內存容量，如信號頻率是10KHz，最長可記錄5000秒，即使采樣率為1.25GS/S,也可記錄0.1秒波形。

  2）通過波形回放功能不會丟失異常波形

  橫河DLM2000系列，最多可保存20000屏的歷史波形。通過歷史存儲功能，可在屏幕上顯示單屏或全部歷史數據。可對歷史波形執行光標測量，運算及其他操作。使用該功能，能觀測到幾乎很少出現的異常波形信號，并對其進行分析。




  歷史波形搜索：可在20000屏歷史波形中搜索滿足某種條件的波形，并對搜索到波形執行光標測量及其他分析功能




  回放功能：使用旋鈕鍵按順序一屏屏回放歷史波形，使用回放功能可自動回放，前進，后退和重放。




  ★支持款頻段范圍的實時濾波

  DLM2000有兩種濾波器，輸入端濾波及運算濾波和運算濾波器。這兩種濾波器對于過濾無用信號，觀察需要的帶寬信號非常有用。

  1）每個通道都有14個從8KHz-200MHz范圍的低通濾波。在限定的帶寬內，波形被存儲在內存中。

  2）用內置濾波器進行處理




  3）輸入波形可以通過運算功能中IIR濾波器進行濾波，濾波后的波形可以與輸入波形同時顯示并進行對比，截止頻率0.01Hz-500MHz




  ★對兩個不同的位置同時進行縮放

  1）波形的縮放與搜索功能：由于DLM2000系列可以獨立的設立縮放因數，因此可以同時顯示兩個不同的時間軸縮放的波形，也可以使用自動滾動功能來滾動顯示長內存中捕獲的波形。




  2）兩種波形搜索方式：通常數據搜索要花費更多的時間和周期。而且如果不能從大容量內存中提取所需數據，長存儲也沒有太大意義，這也是DLM2000系列產品并不是簡單的提供大的內存，而且提供了強大的波形搜索功能的原因

  在單一畫面中搜索數據：縮放搜索功能，此功能可在長內存中搜索捕獲的波形，并在縮放區域顯示滿足搜索條件的波形，縮放位置會在屏幕中標記出來。（▼表示當前縮放位置）。波形搜索條件可設置為，邊沿，邊沿（條件），狀態碼型，脈寬，狀態寬度，串行總線等。




  3）歷史搜索功能：可以從20000屏已存儲的波形中提取滿足指定條件的波形。




  ★快速強大的分析功能

  1）測量和統計功能：可測量28個波形參數，如最大值，最小值，峰峰值和脈寬、周期、頻率、上升時間/下降時間，占空比等。其中可同時對20種波形參數進行自動測量，也可重復測量波形參數顯示統計值（平均值，最大值，最小值，標準偏差）




  2）趨勢和直方圖顯示：波形參數，周期，脈寬和幅度等可以重復測量并在圖中顯示。在同一屏幕中可以觀察多個周期的波動。計算每個畫面不同波形的幅度，顯示幅度的趨勢。也可以以電壓軸和時間軸為基準，顯示波形參數自動測量的直方圖。




  3） 自動讀取電壓和時間




  4）頻率分析功能（FFT分析）：可以最多執行2個FFT分析，可以對1-4通道的實際波形進行傅里葉分析，也可以對運算波形進行分析。可以方便分析波形濾波前后的頻率成分及旋轉體的轉動周期，頻率變化等。




  5）一鍵保存功能：通過屏幕右下角的快照鍵可以為當前屏幕上顯示的波形保留一條白色的跡線，可以通過重復按此鍵，留下多條波形痕跡。方便比較。同時屏幕上的快照數據可以以文本的形式保存或加載。在進行波形比較時當做參考波形。




  6）保存文件的縮略圖：可以顯示波形數據，波形圖像文件和波形區域文件的縮略圖。圖像和文件的名稱被顯示出來。以便在復制和刪除文件時查看屏幕的圖像內容。除正常大小的圖像，也可以保存在時間軸上放大的寬幅圖像。




  7）基于觸發功能的動作（GO-ON/GO）:GO-ON/GO可以通過觸發條件，區域波形、測量參數及其他標準進行設定。對于NO-GO，可以設定動作，如蜂鳴聲保存當前波形，或者向預設的EmAIL地址發送信息，異常波形可以被保存下來，便于以后測量和分析之用。




  8）圖形化在線幫助：可以按屏幕左下方的“？”鍵查看示波器功能的詳細圖形化說明，這樣不用查閱手冊就可以獲得當前屏幕上的功能和操作的相關幫助。




  串行總線分析功能選件（F1/F2/F3/F4/F5/F6）

  1）多種總線同時分析：可以同時分析兩種不同的串行總線，不同速度的總線波形和分析結果可以在分別的縮放窗以不同的比例進行顯示。

  2）豐富的觸發功能：可以設置多種觸發條件。例如ID/DATA組合觸發，串行總線觸發和普通邊沿觸發的組合觸發。




  ★電源分析選件（G4）

  專用電源分析選件可用于（4通道機型）開關損耗，焦耳積分，SOA（安全工作區）分析以及基于EN61000-3-2的電源電流諧波分析

  應用概要：

  機器人進行連續動作測試時，通過機械臂和關節的振動、錯位測量與機器人動作速度之間的關系來收集數據。DLM2000系列可以自動控制這些測試模式并自動測量、記錄相應數據。




  應用說明：

  測試可動部位時，需要連續數秒進行評價。




  產品特點：

  • 1.25MS/s、100秒長時間測量通過125M點的長存儲（/M2選件）功能，還可測量60秒內機器人的慢速動作。
  • 多點同時測量模擬波形和控制信號：可以同時觀測邏輯控制信號和模擬電壓電流波形。
  • 趨勢顯示PWM波形測量參數：觀測波形時，還可觀測輸入信號的脈寬、周期、Duty等的周期變動趨勢。
