東莞專業回收GS610電源測量儀供應YOKOGAWA橫河
GS610

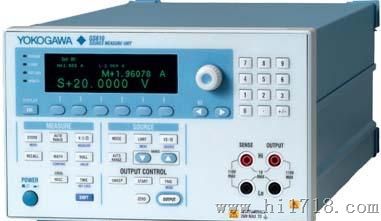

橫河GS610電壓電流測量源GS610
GS610是、多功能的可編程電壓/電流源，整合了電壓/電流發生器和測量功能。
測量功能。
基本精度：0.02%
輸出范圍：110V,3.2A
小掃描周期：100μs/點
USB存儲功能
WEB服務功能(以太網為選配件
【高價回收
Fluke 校準器
5500A，5502A，5520A，5522A】
東莞GS610電源測量儀橫河GS610
應用:
半導體器件基本電氣特性的測量
便攜、車載設備的供電波動實驗
LD/有機EL的脈沖電流驅動
電池充電/放電特性測量
DC-DC轉換器的功率轉換效率測量
電阻、熱敏電阻、可變電阻等的合格判斷
特點:
GS610匯集電壓、電流輸出及測量等多種功能，是、高性能的可編程電壓/帶你劉信號源。大輸出電壓達110V，大輸出電流為3.2A，可以實現信號源(電流輸出)及電流吸入，因此能夠對較寬領域的基本電氣特性進行測試。
可實現110V、3.2A的電流輸出及電流吸入(4象限運行)
基本精度：±0.02%*1 (*1:20V量程)
快每100μs進行一次掃描輸出
豐富的掃描模式(線性掃描、指數掃描、任意掃描)
內存多可以存儲65535點的輸出或測量數據
使用USB存儲功能可實現簡單的文件操作
使用WEB服務功能可進行遠程控制及FTP文件傳送(選配件)
GS610電源測量儀功能
電壓/電流發生及測量范圍
大電壓110V、大電流3.2A、大功率60W的信號源(電流輸出)及電流吸入，因此可實現4象限運行。
輸出分辨率及測量分辨率為5位半。
電壓發生/測量范圍：200mV~110V
電流發生/測量范圍：20μA~3.2A
大輸出電流：±3.2A(輸出電壓≤±12V)±2A(輸出電壓≤±30V)
±1A(輸出電壓≤±60V)±0.(輸出電壓≤±110V)
發生及測量功能
GS610是由恒壓源、恒流源、電壓計和電流計構成的、每項功能都可以單獨運行，也可以組合應用多種運行模式。
運行模式：
電壓發生/電流測量(VS/IM)，電壓發生/電壓測量(VS/VM)、電流發生/電壓測量(IS/VM)、電流發生/電流測量(IS/IM)、電壓發生(VS)、電流發生(IS)、電阻測量(VS/IM、IS/VM)
另外，通過內部切換遠程感應和本:地感應可以實現2線式、4線式的控制和測量。
豐富的運行模式:
GS610的電壓電流發生部分具有DC發生模式和脈沖發生模式。每種發生模式分為連續輸出、線性掃描、指數掃描、可編程掃描等4種運行模式。可編程掃描模式下，用戶可定義任意一個掃描模式。在各掃描模式下，快每100μs改變輸出值。
發生和測量的時序(信號源測量周期)
信號源測量周期(短1ms的信號發生&測量)
GS610在脈沖發生模式的掃描運行模式下，可以使發生時間和測量時間同步如下圖所示。以內部/外部觸發為基點在信號源延遲后開始發生，輸出達到穩定(測量延遲)后，根據的積分時間開始測量。在輸出脈沖，等待系統響應后再進行測量時需要應用此功能。信號源測量周期是信號發生和測量的小單位，GS610可以完成短1ms的發生/測量(信號源測量周期)。
GS610電源測量儀
利用掃描運行的差值測量功能
可利用掃描運行進行兩次測量，確定次和第二次之間的差值。在確定掃描數據1的信號源值時進行次測量。在確定掃描數據2的信號源值時進行第二次測量，從測量1的值減去測量2的值得出差值。由于兩次測量時在短時間內完成的，所以可以消除偏置波動的影響以實現的測量。另外ia，因為是應用(信號源1=-1*信號源2)值相等而性相反的電壓進行差值測量，所以可以消除因連接點的熱電勢引起的偏置誤差所造成的影響。
電壓?電流的零發生功能
GS610的零發生功能在發生電壓/電流的零值的同時，還可以切換輸出狀態的高阻抗/低阻抗。在零發生狀態下，即使輸出繼電器置于ON時也可以停止向負載施加電壓和供給電流。這一功能可以防止因輸出繼電器振動及接點壽命而引發的問題，有效地縮短輸出ON/OFF的動作時間。
電壓的零發生:
低阻抗：限流器設置為一般的設定值
高阻抗：限流器設置為量程的0.5%
電流的零發生:
低阻抗：限流器設置為量程的0.5%
高阻抗：限流器設置為一般的設定值
外部輸入輸出及同步運行
GS610具有多種外部輸入/輸出接口。使用BNC及多芯連接器能夠輸入/輸出，表示發生和測量時間的觸發輸入/輸出信號、輸出繼電器ON/OFF的控制信號、零發生ON/OFF的控制信號，比較器判斷結果輸出信號等。另外，GS610的觸發輸出可以通過BNC電纜連接到另一臺GS610的觸發輸入，因此可以實現多臺GS610的同步運行。(關于連接器形狀及外觀，請參照“后面板”)
信號名功能
TRIG IN 觸發輸入
SWEEP START IN 掃描開始輸入
CTRL IN INTERLOCK 聯鎖輸入
OUTPUT 繼電器控制輸入
ZERO 零發生控制輸入
TRIG OUT ORIGIN 觸發輸出
SOURCE CHANGE 信號源變化時間輸出
MEASURE BEGIN 測量開始時間輸出
MEASURE END 測量結束時間輸出
PULSE END 脈沖下降沿時間輸出
SWEEP SYNC OUT ORIGIN 掃描同步輸出
TURN END 掃描1周期結束時間輸出
ALL END 掃描全部結束時間輸出
CTRL OUT INTERLOCK 聯鎖通過輸出
OUTPUT 繼電器狀態輸出
ZERO 零發生狀態輸出
PROGRAM 可編程輸出
COMPARE HI 比較結果輸出HIGH
COMPARE IN 比較結果輸出IN
COMPARE LO 比較結果輸出LOW
COMPARE OV 比較結果輸出超量程
COMPARE END 比較結束
使用USB存儲功能實現簡便的文件操作
GS610測量信號源通過USB連接到PC時，PC會把GS610的內部存儲器識別為USB存儲設備。在PC的通用工作表上建立GS610的發生模式①，這個發生模式文件只要用拖動&釋放的操作就可以簡單地存入GS610的內部存儲器②。GS610根據文件中建立的發生模式掃描電壓及電流值，在各點測量負載電流或負載電壓③，并把測量結果保存到GS610的內部存儲器④。整個過程都不需要導入復雜的程序設計及專用的軟件⑤⑥。
用戶定義運算功能
GS610可以通過組合專用運算符實現自定義運算，如測量值的線性變換及功率運算、從當前測量值計算下次發生值、根據函數式對發生數據進行實時運算等。用PC的文本編輯程序創建運算式、并通過USB保存到GS610內部存儲器中。
以太網通信(/C10選配件)
GS610具有以太網通信功能，可以通過網絡實現遠程控制及文件傳輸。
Web Server
可以用Internet Explorer瀏覽器控制與以太網相連的GS610.
遠程控制
可在瀏覽器上顯示GS610的前面板，進行遠程控制。
文件傳輸(FTP)
可以將GS610的內部存儲器作為PC的文件服務器。
可以把輸出模式傳輸到GS610的內部存儲器或把測量結果保存到PC。
命令控制功能
可使用同GP-IB、RS232一樣的命令進行控制。
多可連接5各客戶端。
后面板
應用
半導體器件(Diode，Tr，FET等)的靜態特性測量
同步運行2臺GS610測量晶體管的靜態特性，從各特性的斜率求常數h。測量IB-IC特性時，如下圖所示，使用一臺輸出基電流IB用的GS610和一臺測量集電電流IC用的GS610,同步運算來測量特性。測量VCE-IC特性時，在發射-集電間連接GS610，輸出VCE，測量集電電流IC，則用1臺GS610即可完成特性測量。
車載電子儀器及傳感器的電壓變動模擬實驗
汽車電源(12V或24V)經常出現電壓下降及尖峰噪音重疊等波動，這使車載電子儀器處在比較惡劣的工作環境中。例如，啟動車內空調時會出現電壓下降，啟動雨刷時會出現尖峰噪音重疊，汽車電源電壓的不斷變化就會影響車載儀器的運行。以前進行車載儀器的電源電壓波動實驗時，需要把車載儀器安裝到汽車上。使用GS610的USB存儲功能可以簡單地獲取，輸出電壓下降及尖峰噪音的波形數據，在實驗室中再現與實際車載實驗相同的電源電壓變化，即使不將實驗對象安裝到汽車中也可進行實驗。另外，還可以用數字示波器撲捉電源電壓變化的波形，把波形數據寶訓導GS610的內部存儲器中，由此可以輕松再現電源電壓變化的實際波形。
二次電池(鋰電池、鎳氫電池)的充放電特性測試
GS610可以模擬鋰電池、鎳氫電池等二次電池的充電/放電操作。快速充電時，使用2C~5C(電池容量的2~5倍)的大電流進行恒定電流充電，當電池電壓達到規定值以上時可以切換到恒定電壓充電。恒定電壓充電時充電電流逐漸減小，到規定值以下時停止充電。GS610可以連續切換恒定電流/恒定電壓充電模式，并具有從電池電壓測量自動切換到充電電流測量的自動V/I切換功能。另外，在
模擬放電時，通過GS610的脈沖電流吸入功能實現恒定電流脈沖放電，因此可進行便攜式儀器間歇工作的模擬實驗。
平面顯示器的發光效率測量 【東莞GS610電源測量儀橫河GS610】
通過GS610驅動有機EL顯示器，面發光LED等平面顯示器。使用GS610和多媒體顯示器測試儀測量平面顯示器的電壓-電流特性及電流-輝度特性以確定驅動條件。通過這些測量結果求發光效率(輝度/功耗)為大時的動作點。GS610在這一動作點調制驅動電流的脈沖寬度，控制顯示器的輝度。
