產品簡介

DBS501智能電纜式液位計現貨供應,DBS501智能電纜式液位計也可以稱為靜壓液位計、液位變送器、液位傳感器、水位傳感器,被廣泛應用于石油、化工、輕工、醫藥、冶金、食品等工業系統中，以及水文測量與監控、水庫大壩水位測量、船舶及航海系統、城市及供水系統、循環水及污水處理系統等領域中。

公司簡介

江蘇先達儀表有限公司多年來始終堅持走“自主研發，優化創新，市場為導向”的革新之路。經過不懈的努力和發展，企業技術力量雄厚，擁有比較完善的生產工藝，在產品開發和設計方面都具有較強的能力。企業以優良極高的性能價格比和良好的售后服務與信譽，向用戶提供各種質量可靠、性能優良的熱工儀表、液位儀表、流量儀表、物位儀表、智能IC卡燃氣表和遠傳表集抄系統、特種電線、電纜等系列產品。產品種類齊全，能夠滿足用戶在不同介質、不同環境條件下的測量選擇，為客戶提供選型、設計、生產、調試等服務，同時提供現場改造的全面技術支持。

展開

產品說明

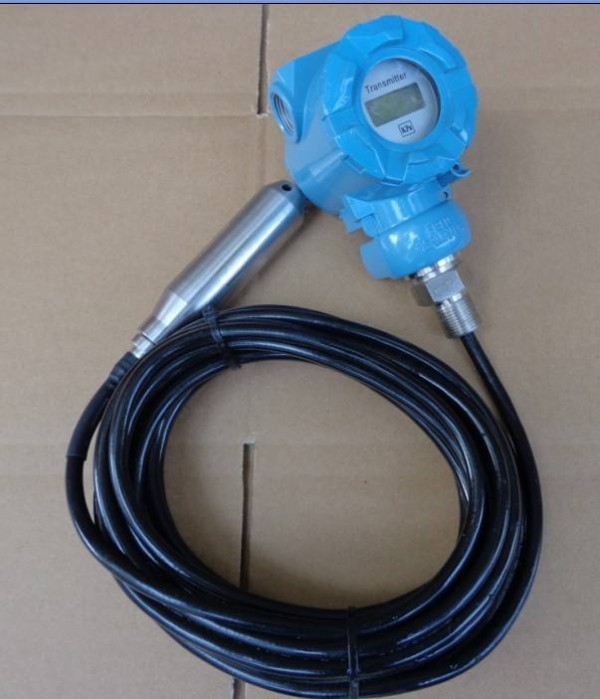

智能電纜式液位計現貨供應

DBS501智能電纜式液位計工作原理：
智能電纜式液位計采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po式中：
P ：變送器迎液面所受壓力；
ρ：被測液體密度；
g ：當地重力加速度；
Po ：液面上大氣壓；
H ：變送器投入液體的深度。
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。

DBS501智能電纜式液位計產品簡介：

智能電纜式液位計基于所測液體靜壓與該液體的高度成比例的原理，采用的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器制作而成，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）的一種測量液位的壓力傳感器，又可以稱之為“靜壓液位計、液位變送器、液位傳感器、水位傳感器"。被廣泛應用于石油、化工、輕工、醫藥、冶金、食品等工業系統中，以及水文測量與監控、水庫大壩水位測量、船舶及航海系統、城市及供水系統、循環水及污水處理系統等領域中。

智能電纜式液位計現貨供應

DBS501智能電纜式液位計產品：
1、穩定性好，精度高，投入式液位變送器直接投入到被測介質中，安裝使用相當方便。
2、固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊
3、狀都可以進行測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。纜式液位變送器具有電源反相性保護及過載限流保護。

DBS501智能電纜式液位計性能特點：
1、測量范圍：0.3～100m（由用戶自選）精度：0.2、0.5、1.0級；
2、工作溫度：-20～80℃；
3、輸出信號：二線制4～20mADC；
4、電源電壓：標準24VDC（12～36VDC）；
5、不靈敏區：≤±1.0%FS；
6、負載能力：0-600Ω；
7、相對溫度：≤85%；
8、防護等級：IP68；
9、防爆標志：ExiaⅡCT4-6。

智能電纜式液位計現貨供應

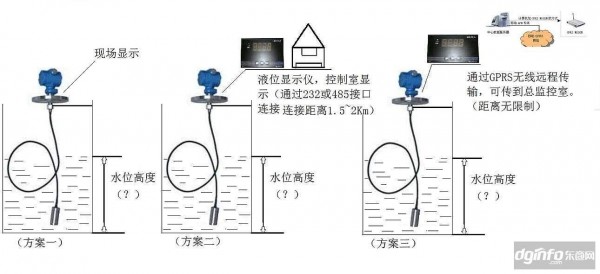

DBS501智能電纜式液位計安裝指南：

安裝與調試方法：

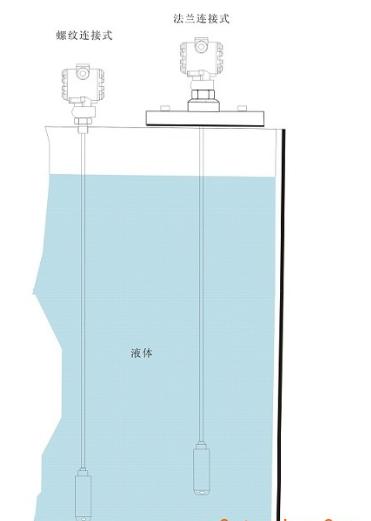

1、纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。
2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。
3、使用型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。

本產品在出廠時已經校準，若需要現場調整可采取以下方法：
1、采用智能電路的調試方法：
現場調零------當液位位處于zui低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處于zui高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。

2、采用模擬電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。

DBS501智能電纜式液位計注意事項：
1、凡供貨產品均帶有產品合格證及使用說明書其中有產品編號、技術參數、接線圖、出廠日期等請認真查對以免用錯。
2、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致。若為螺紋接口，應慢速擰緊，注意密封，不能把扭矩直接加到變送器殼體上，只能加在變送器接口的六方上。

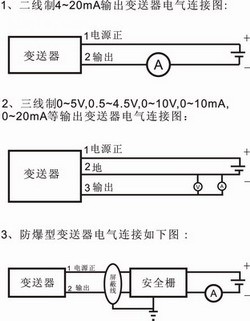

3、接線應嚴格按照我公司使用說明要求接線。
4、本產品為的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。
5、變送器通電即可工作，但預熱30分鐘輸出穩定。
6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。
7、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。
8、安裝使用過程中要注意不能把感應導線的外皮弄破.
9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.
10、全四氟結構和桿式液位的接地線一定要和被測介質導通，否則測量不準確。
11、安裝現場要采取有效的防雷措施。
12、本系列任何一款液位變送器外殼必須可靠接地，接地電阻應小于4Ω。
13、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。

DBS501智能電纜式液位計產品選型：

型譜										說明
XD-DBS50										智能投入式液位計（江蘇先達儀表有限公司）
類別	1									電纜式
	2									桿式（傳感器裝在底部，直接接觸液體介質）
	3									防腐式
	4									導壓桿式（傳感器裝在上部，不直接接觸介質）
過程連接形式		T								支架安裝
		N								法蘭安裝DN40 PN1.0
		Y								特別約定
傳感器連接材料			1							304	桿式
			2							316
			3							316L
			4							丁晴橡膠與聚氯乙烯復合物	纜式
			5							聚四氟乙烯，（聚丙烯法蘭）
防爆方式				O						不防爆
				E						本安防爆Exia ⅡCT6
顯示方式					O					不帶現場批示
					Z					帶電流表指示（0-刻度）
					X					帶現場顯示
配重情況						O				無需配重
						W				需要配重
							-□			安裝高度（mm）
								-□		測量高度（mm）
									-□	被測介質密度（g/cm3）

訂貨時請提供下列數據：
1、型號規格：XD-DBS501；
2、被測介質名稱：介質密度；
3、儀表測量范圍：也可稱為公稱長度；
4、工作壓力：zui高承受壓力；
5、工作溫度：測量液體的zui低、zui高溫度；
6、材質要求：接液材質；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，DN20、DN25、DN50、DN80、DN100或DN150；
9、特殊要求：請在訂貨前詳細注明。

DBS501智能電纜式液位計售后服務：
1、從合同簽訂之日起，江蘇先達儀表有限公司對所提供的產品提供保養及維護服務,承諾終生維修服務；
2、江蘇先達儀表有限公司的將定期與客戶，了解產品的使用情況，并解決客戶使用過程中產生的問題，無償提供；
3、保修期內出現人為的損壞，我公司負責進行維修，并收取由此產生的維修費用；
4、產品出現質量問題或對產品不滿意，用戶可以無條件的選擇退換貨，我公司不收取任何的手續費，出現質量問題，承擔來回的運費。
