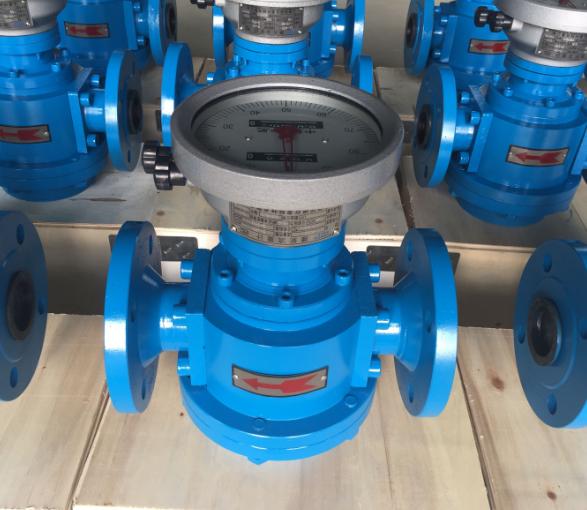

XD-LL 液體腰輪流量計

江蘇先達儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：XD-LL

更新時間：2024-05-27

瀏覽次數：2564

公司地址：江蘇省

13395210040 居風梅(女士)

點擊查看聯系電話在線詢價

產品簡介

液體腰輪流量計主要用于各種行業工業管道中大口徑液體介質流體的流量測量。特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定工作。

公司簡介

江蘇先達儀表有限公司多年來始終堅持走“自主研發，優化創新，市場為導向”的革新之路。經過不懈的努力和發展，企業技術力量雄厚，擁有比較完善的生產工藝，在產品開發和設計方面都具有較強的能力。企業以優良極高的性能價格比和良好的售后服務與信譽，向用戶提供各種質量可靠、性能優良的熱工儀表、液位儀表、流量儀表、物位儀表、智能IC卡燃氣表和遠傳表集抄系統、特種電線、電纜等系列產品。產品種類齊全，能夠滿足用戶在不同介質、不同環境條件下的測量選擇，為客戶提供選型、設計、生產、調試等服務，同時提供現場改造的全面技術支持。

展開

產品說明

液體腰輪流量計結構：
液體腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成。其結構特征為:在流量計的殼體內有一個計量室，計量室內有一對或兩對可以相切旋轉的腰輪。在流量計殼體外面與兩個搜輪同軸安裝了一對傳動齒輪，它們相互嚙合使兩個腰輪可以相互聯動。
在結構上，由腰輪的外輪腳和流量計殼體的內壁面可以組成其有一定容積的“斗”空間.我們稱為“計量室”。當有流體通過流量計時，在流量計進出口流體差壓的作用下.兩腰輪將按正方向旋轉。由腰輪和殼體形成一封閉的計量室。該計量室內所充滿的流體是腰輪從進口連續流體中分隔而成的單個體積。

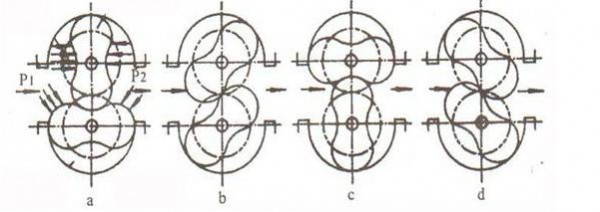

液體腰輪流量計工作原理：
當被測液體流經計量室時，在流量計的進出口形成壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。

液體腰輪流量計的特點：
腰輪流量計設計新穎,外形美觀。具有精度高、可靠性好、壽命長、安裝使用方便等特點等特點。是容積式流量計的典型產品之一。廣泛用于石化、電力、冶金、交通、國防以及商貿等部門對汽油、煤油及輕柴油等油品的計量。
1、測量準確度高，基本誤差一般可達正負0.2%到正負0.5%，特殊要求時可達正負0.1%,流量計的特性一般不受流動狀態的影響，也不受雷諾數大小的限制。
2、可用于高粘度液體的流量測量
3、測量范圍度較寬，典型的流量范圍度為5：1到10：1
4、字輪式計數器累積流體總量，無需外部能源，使用方便面計數器累積流量雙顯示，其中之一可以復零，方便用戶在不連續計量的情況下使用。
5、計量部件之間無接觸，不磨損，使用壽命長。
6、大口徑流量計采用又轉子形式，降低流量計運轉噪聲和振動。

液體腰輪流量計技術參數：
精度：±0.1% 、±0.2% 、±0.5%；
公稱通徑DN（mm）：15～300；
公稱壓力PN（M.Pa）：
鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3；鑄鋼（E）2.5、4.0、 6.3 、9.6；
被測液體溫度：
低溫型：-40～ +60℃；
常溫型-10℃～ +80℃；
中溫型-10℃～ +200℃；
高溫型-10℃～ +300℃；
被測液體粘度（mPa.s）：0.3～ 50000；
管道連接：GB/T9118-2000（標準法蘭）；
現場顯示：指針顯示，液晶顯示，累積流量瞬時流量單次流量
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS
支持RS232、RS485通訊（任選）；
防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65。

液體腰輪流量計的選型：

基本型號

公稱通徑

準確度

壓力級別

溫度級別

顯示形式

輸出信號

批控形式

材料組別

接口形式

外供電源

內容含義

XD-LL

腰輪流量計（中偉測控）

1/8"

1/8"--20"選擇一種或以mm

0.1

準確度0.1級（或0.2、0.5）

公稱壓力0.6M.Pa

公稱壓力1.0M.Pa

公稱壓力2.5M.Pa

公稱壓力4.0M.Pa

公稱壓力6.3M.Pa

公稱壓力10M.Pa

公稱壓力15M.Pa

測量介質溫度：-40～+60℃

測量介質溫度：-10～+80℃

測量介質溫度：-10～+200℃

測量介質溫度：-10～+300℃

現場無顯示

現場顯示累積流量

現場顯示瞬時流量

現場顯示單次流量（回零計數）

現場大字碼回零計數器

脈沖輸出

4～20mA輸出

4～20mA+HART協議

1～5V輸出

232通訊協議

485通訊協議

MODBUS協議

機械批控器

電子批控器

F1—F53見零部件材料組合表

NPT 美國推拔管螺紋

SPT英國標準管螺紋

標準法蘭

NIST美國標準法蘭

按5V、12V、24V、36V等填寫

液體腰輪流量計的安裝注意事項：
液體腰輪流量計雖然安裝要求不高，對前后直管段無嚴格要求但是還是要注意以下事項以達到更好的效果和精度．
1、在安裝前不得隨意打開流量計的進氣，出氣兩封口；
2、當管道上安裝的設備較多時，羅茨流量計應放在后安裝；
3、在條件允許的情況下，安裝前對管道進行高壓吹掃；
4、安裝時應對接口處的鐵銷，毛刺進行細心清除；
5、流量計的前面必須安裝過濾網，對測量介質進行過濾;測量液體時，若其中含有氣體，流量計前選裝消氣裝置，確保流量計的測量精度；
6、安裝方式多樣，水平豎直安裝均可，豎直安裝上進下出，下進上出不受影響，但流量計不得反裝，反裝時，流向相反，腰輪反轉，因間正反轉隙設計不同會損壞腰輪；
7、對直管段要求較低，但須預留足夠的安裝過濾裝置的距離；
8、腰輪轉動是靠流體的壓差為動力的，當測量介質的粘稠度過大時，影響流量計測量精度；
避免以上幾點，能使流量計達到更好的測量精度。

液體腰輪流量計訂購需知：
感謝您購買江蘇先達儀表XD-LL系列液體腰輪流量計，訂貨時請注明以下內容
請寫明流量計的型號、口徑（mm）、是否要求防爆，介質名稱、zui大流量（m3/h）、zui高工作壓力（MPa）、zui高工作溫度（℃）、介質粘度（mPa.s），對于測量腐蝕介質，用戶還須寫明介質的腐蝕性質、介質濃度（%）、介質溫度（℃），是否在表頭內裝配電脈沖/電流發訊裝置，是否需要流量計配套使用的過濾器、消氣器、智能流量積算儀。
