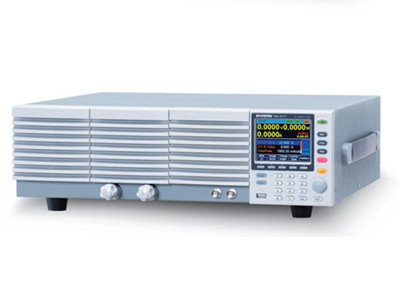

PEL-3000系列 PEL-3000系列可編程直流電子負載

深圳市君輝電子有限公司

會員指數：

企業認證：

價格：電議

所在地：廣東深圳市

型號：PEL-3000系列

更新時間：2017-07-18

瀏覽次數：1207

公司地址：深圳市龍華新區龍華辦事處油松社區上油松尚游公館20樓2013-2014

13823745356 鄭曉松(先生) 銷工程師

點擊查看聯系電話在線詢價

產品簡介

PEL-3000系列可編程直流電子負載價格：PEL-3000系列擁有單通道，有7種操作模式，CV(定電壓)，CC(定電流)，CR（定電阻），CP(定功率)，CC+CV,CR+CV，CP+CV。在CC和CR模式下，它的序列功能可以模擬各種動態負載特性。序列功能允許通過的負載電流，上升/下降斜率，電流水平，持續時間和其他參數來編輯負載曲線。

公司簡介

深圳市君輝電子有限公司以汽車電子，數字電視，安防防盜，通用儀器領域的測試儀器銷售、技術開發、產品配套和系統集成為發展核心，憑借豐富的技術經驗和專業知識，已發展成為國內音視頻，安防行業中最大的產品銷售與綜合服務商之一。作為專業的音視頻測試測量儀器，安防監控設備代理商, 君輝儀器聚集了一批在行業從業多年的銷售人員和高級技術工程師, 為客戶提供切合實際的解決方案和全方位的售后服務是君輝電子一直堅持的宗旨，所有銷售的音視頻，安防產品實行一年免費保修，終身維護的政策（限進口產品）。在技術培訓和產品維修方面，有專業的工程師能及時為您解決在實際使用過程中出現的故障及技術難題。

展開

產品說明

產品概述
PEL-3000系列可編程直流電子負載價格

PEL-3000系列電子負載具有高速斜率和大功率容量，能夠滿足SPS（開關電源），直流-直流電源轉換器，HEV(混合動力電動汽車)電池測試的需求。

PEL-3000系列擁有單通道，有7種操作模式，CV(定電壓)，CC(定電流)，CR（定電阻），CP(定功率)，CC+CV,CR+CV，CP+CV。在CC和CR模式下，它的序列功能可以模擬各種動態負載特性。序列功能允許通過的負載電流，上升/下降斜率，電流水平，持續時間和其他參數來編輯負載曲線。

除了USB和GPIB及RS232C的數字接口，還有外部模擬控制接口，該接口允許設置操作參數和監測PEL-3000輸出的電壓及電流。PEL-3000系列有5種型號，PEL-3021(175W),PEL-3041(350W)和PEL-3111(1050W)，zui小輸入電壓是1.5V。功率可以通過并聯加載機來提升，連接4臺加載機，功率可以達到9.45KW。

PEL-3000系列具備保護機制，如OPP,OCP,OTP,UVP和反性保護，它們能顯著的提高設備的可靠性。提供RS 232C,USB,GPIB和GO/NG標準接口。對于編程控制，LabVIEW驅動和VB,C,C++示例代碼是可用的。PEL-3000系列針對產品設計和生產提供一個快速，有效的解決方案。

產品特點

PEL-3000系列可編程直流電子負載價格

* 操作電壓（DC）：1.5V-150V
* 7種操作模式：CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
* 大功率：并聯操作zui大可達：56.7KW
* 高速可調斜率(16A/uS)
* 負載模擬：序列功能
* 編程功能(Go/NoGo測試）
* 動態（開關）功能：0.0166Hz-20kHz
* 軟啟動功能
* 短路功能
* 計時功能
* 定時功能：1s-999h 59min 59s,關閉
* 外部通道控制/模擬控制功能
* OPP/OCP/OVP/UVP設置可調
* 3.5" TFT LCD 顯示
* 多種接口：USB 2.0,RS-232/GPIB(選配)

選型指南

PEL-3000系列可編程直流電子負載價格

規格
型號			PEL-3021	PEL-3041	PEL-3111	PEL-3211
工作電壓（DC）			1.5V~150V	1.5V~150V	1.5V~150V	1.5V~150V
電流			3	70A	210A	420A
功率			175W	350W	1050W	2100W
CC模式
工作范圍			0A~3/0A~3. 0A~0.3	0A~70A/0A~7A 0A~07A	0A~210A/0A~21A 0A~2.1A	N/A
設置精度			±(0.2% of set + 0.1% of f.s×1)+Vin×2/500kΩ ±(0.2% of set + 0.1% of f.s)			N/A
CR模式
工作范圍	范圍	H/M/L	23.3336s~400us (42.857mΩ~2.5kΩ)	46.6672s~800us (21.428mΩ~1.25kΩ)	140.0016s~2.4ms (7.1427mΩ~416.6667Ω)	N/A
		H/M	2.33336s~40us (428.566mΩ~25kΩ)	4.66672s~80us (214.28mΩ~12.5kΩ)	14.0001s~242.4us (71.427mΩ~4.16667kΩ)
		L	0.233336s~4us (4.28566mΩ~250kΩ)	0.46667s~8us (2.1428mΩ~125kΩ)	1.40001s~24.24ms (714.27mΩ~41.6667Ω)
設置精度			±(0.5% of set×3 + 0.5% of f.s×4)+Vin×5/500kΩ;±(0.5% of set×3 + 0.5% of f.s)
CV模式
工作范圍	范圍	H	1.5V~150V	1.5V~150V	1.5V~150V	N/A
		L	1.5V~15V	1.5V~15V	1.5V~15V
設置精度	范圍		±(0.1% of set + 0.1% of f.s)
CP模式
工作范圍	范圍	H	17.5W~175W	35W~350W	105W~1050W	N/A
		M	1.75W~17.5W	3.5W~35W	10.5W~105W
		L	0.175W~1.75W	0.35W~3.5W	1.05W~10.5W
斜率
設置范圍（CC模式）		H	2.5mA/us~2./us	5mA/us~/us	16mA/us~16A/us	N/A
	范圍	M	250uA/us~250mA/us	500uA/us~500mA/us	1.6mA/us~1.6A/us
		L	25uA/us~25mA/us	50uA/us~50mA/us	160uA/us~160mA/us
設置范圍（CR模式）		H	250uA/us~250mA/us	500uA/us~500mA/us	1.6mA/us~1.6A/us	N/A
	范圍	M	25uA/us~25mA/us	50uA/us~50mA/us	160uA/us~160mA/us
		L	2.5uA/us~2.5mA/us	5uA/us~5mA/us	16uA/us~16mA/us
測量
電壓測量	精度		±(0.1% of set + 0.1% of f.s)			N/A
電流測量	精度		±(0.2% of set + 0.3% of f.s)			N/A
動態模式
工作模式			CC and CR 0.025ms~10ms/Res:1uS;1ms~30s/Res:1ms 1us/1ms±100ppm			N/A
T1&T2
精度
斜率	范圍	H	2.5mA/us~2./us	5mA/us~/us	16mA/us~16A/us	N/A
		M	250uA/us~250mA/us	500uA/us~500mA/us	1.6mA/us~1.6A/us
		L	25uA/us~25mA/us	50uA/us~50mA/us	160uA/us~160mA/us
電流精度			±0.4%F.S.
尺寸&重量
			214.5(W)×124(H)×400(D)mm Approx. 6kg	214.5(W)×124(H)×400(D)mm Approx. 7kg	429.5(W)×128(H)×400(D)mm Approx. 17kg	429.5(W)×128(H)×553.5(D)mm Approx. 23kg
