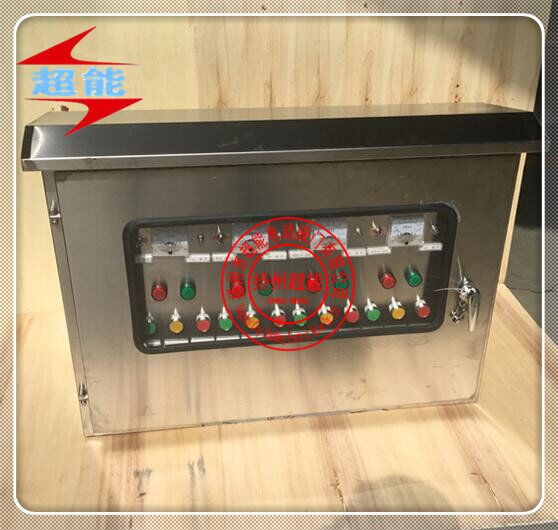

戶外型掛壁式調節型不銹鋼控制箱介紹

一、戶外型掛壁式調節型不銹鋼控制箱，輸出輸入4-20mA反饋信號，主要用于閥等的開啟、關閉、調節，可對閥門等設備進行就地、遠程、現場、集中控制，廣泛應用于廣大自動化工控行業及廣大工業生產中。為室內掛壁式一控一不銹鋼材質控制箱，用于工況條件比較差的場所，抗腐蝕能力好。

二、戶外型掛壁式調節型不銹鋼控制箱參數：

1.閥門電控箱技術參數 1.1電源：380V，50Hz，三相四線 1.2環境溫度：-20～+40℃1.
3相對濕度：20±5℃時不大于80%
2.閥門電控箱電氣原理圖
3.閥門電控箱電氣元件表
4.閥門電控箱端子接線圖
注：虛線框內為我公司電動裝置對應端子號
B>5.閥門電控箱外形尺寸圖
B>6.閥門電控箱安裝與調試
6.1將控制箱固定在支架上。
6.2按控制箱電氣原理圖和電動裝置接線圖，用電纜按對應的端子號把控制箱和電動裝置連接起來；把三相四線電源線分別接到控制箱的L1、L2、L3、N端子上。
6.3將面板上轉換開關打到“現場"；檢查接線正確無誤后接通電源，面板上“電源"指示燈亮。
6.4將閥門手動至中間位置時，按“開"或“關"按鈕，檢查閥門的開關方向是否與按鈕一致，如不一致，調換三相電機線（UVW）中的任意兩相。
6.5參閱電動裝置使用說明書，將電動裝置調試完畢。
6.6分別按下“開"、“關"、“停"按鈕，檢查開度表指針是否正常；開度指示與實現開關方向如果相反，調換202與204電位器線。當閥門處于全開時，檢查開度表是否滿刻度，如有誤差可調節面板上的“調節"鈕使之滿刻度。開閥過程紅燈閃爍，到位紅燈長亮；關閥過程綠燈閃爍，到位綠燈長亮。
6.7“A13"“A11"為遠控開向接點，“A43"“A41"為遠控關向接點。

三、戶外型掛壁式調節型不銹鋼控制箱的說明:
1.       控制箱為三相四線制,輸入電壓380V,50Hz
2.       控制箱可實現“現場/遠控"轉換?！艾F(xiàn)場"即為控制箱操作；“遠控"為24V開關信號自動操作：內供24V電壓時（模塊供電），B端子“4"和“8"形成回路為閥門關，“6"和“8"形成回路為閥門開；外供24V電壓時（所提供的開關量信號為24V電信號），B端子“7"接外供信號源24V“-"端，“+"端與“8"導通閥門關閉，“+"端與“6"導通閥門打開。以上均為點動控制，如需連續控制，請將B端子“8"和“5"短接。本控制箱不提供“DCS"功能。
3.       控制箱需要電動裝置提供力矩開關向常閉觸點各一對（TSO常閉點、TSC常閉點）；行程開關向常閉點各一對（LSO1常閉點、LSC1常閉點）；行程開關向常開點各一對（LSO1常開點、LSC1常開點）；電位器輸出信號（電位器大于等于1K）。
4.       控制箱提供“開"、“關"按鈕；“現場/遠控"轉換開關；“電源"指示；“開"到位指示；“關"到位指示。
關于調節型電動控制箱的說明:
5.       控制箱為三相四線制,輸入電壓380V,50Hz
6.       控制箱可實現“現場/遠控"轉換?！艾F(xiàn)場"即為控制箱操作；“遠控"為4-20mA信號自動操作：模塊在“正作用"狀態下，輸入4mA閥門全關，輸入20mA閥門全開?？刂葡洳惶峁癉CS"功能。
7.       控制箱需要電動裝置提供力矩開關向常閉觸點各一對（TSO常閉點、TSC常閉點）；行程開關向常閉點各一對（LSO1常閉點、LSC1常閉點）；行程開關向常開點各一對（LSO1常開點、LSC1常開點）；電位器輸出信號。
8.       控制箱提供“開"、“關"按鈕；“現場/遠控"轉換開關；“電源"指示；“開"到位指示；“關"到位指示。
