產品簡介
江蘇HYCX2858變頻串聯諧振試驗裝置價格，廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高交聯動力電纜、互感器、套管等的交接試驗和預防性試驗。
產品說明
江蘇HYCX2858變頻串聯諧振試驗裝置價格
一、用途
變頻串聯諧振成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛應用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品，如發電機、電力變壓器、GIS和高交聯動力電纜、互感器、套管等的交接試驗和預防性試驗。
我公司在變頻串聯諧振高壓試驗方面，自行開發的調頻、調壓軟件技術，于高壓試驗行業，利用這一技術設計，制造的變頻串聯諧振高壓試驗裝置，完全符合有關高壓試驗的規程和要求。
二、整套裝置的組成

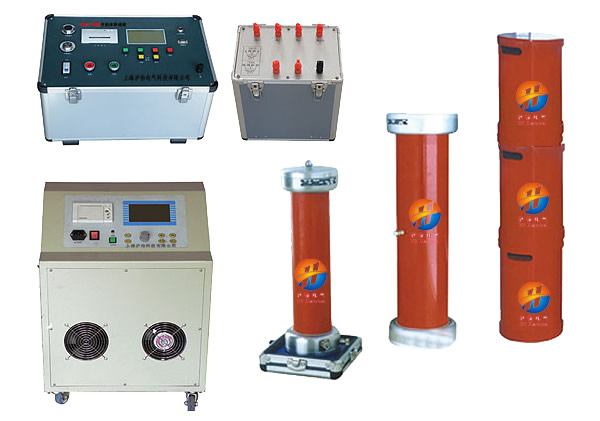

整套裝置由調頻調壓電源、激勵變壓器、電抗器、分壓器等組成。
江蘇HYCX2858變頻串聯諧振試驗裝置價格
三、主要技術參數
◆環境溫度：-10℃—45℃
◆工作濕度：≤90%
◆海拔：≤2000M
◆電源輸入：380±10%三相或220V±10%單相（10KW以下），50Hz
◆額定輸出容量：0-5000KVA
◆諧振電壓：0-1000KV
◆頻率調節范圍：0.1-300Hz
◆系統測量精度：0.5級
◆頻率調節分辨率：0.01Hz
◆不穩定度：≤0.05%
◆輸出波形：正弦波
◆波形畸變率：≤0.5%
◆噪聲：≤60db
◆電抗器Q值：30-120
江蘇HYCX2858變頻串聯諧振試驗裝置價格
四、工作原理
通過變頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品Cx上，通過改變變頻控制器的輸出頻率，使回路處于串聯諧振狀態，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
回路的諧振頻率取決于被試品電容Cx和電抗器的電感L，諧振頻率f=1/（2π√LC）。
HYCX2858系列變頻串聯諧振成套裝置采用16位精細調頻、調壓軟件技術、10KHz載波頻率、SPWM和進口原裝IPM整體模塊設計制造，配合適當?shù)碾娍蛊鳎涂梢詽M足和地方規定的試驗范圍，整機于同類產品。
五、產品特點
◆大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能。
◆能靈活整定試驗電壓、調頻范圍、加壓時間。
◆試驗結果能計算出被試品電容。
◆體積小、重量輕、操作方便。
◆分辨率高，頻率分辨率為0.001Hz，電壓分辨率：粗調為1%，細調為0.01%。
◆安全可靠性高，系統具有過電壓、過電流及放電保護功能，可保護人身設備安全。
◆試驗結果可打印。
◆可升級操作軟件。
