1. 產品名稱

產品型號

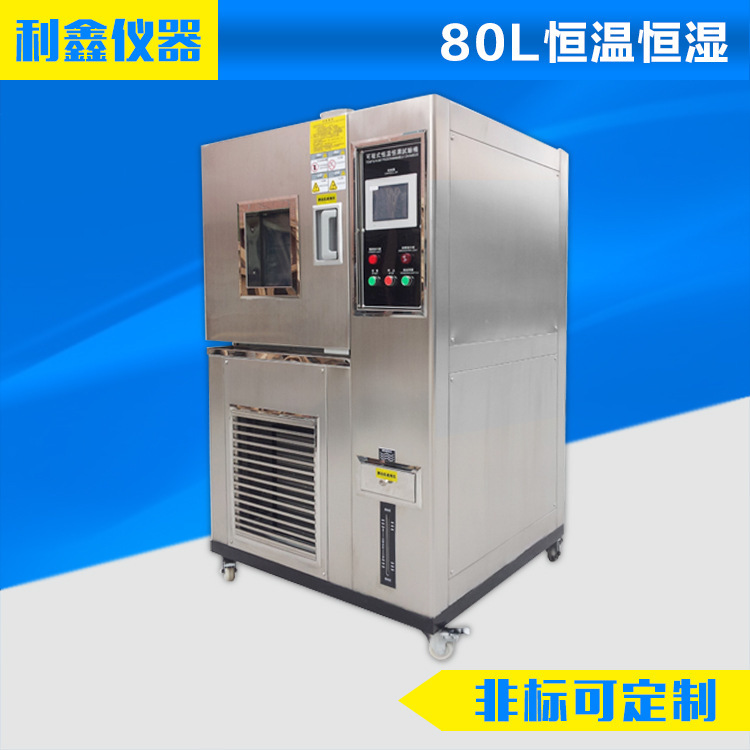

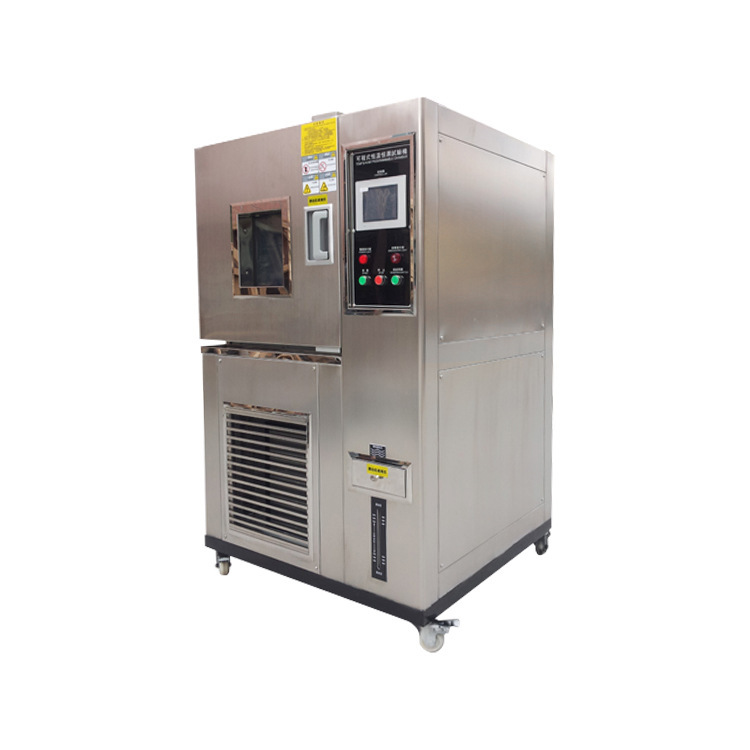

可程式恒溫恒濕試驗箱（非線性空載）

2. 試樣限制

本試驗設備禁止：

易燃、易爆、易揮發性物質試樣的試驗或儲存

腐蝕性物質試樣的試驗或儲存

生物試樣的試驗或儲存

強電磁發射源試樣的試驗或儲存

放射性物質試樣的試驗或儲存

劇毒物質試樣的試驗或儲存

試驗或儲存過程中可能產生易燃、爆炸、揮發、劇毒、腐蝕及放射性物質的試樣的試驗或儲存

3. 容積、尺寸和重量

3.1. 標稱內容積

80L

3.2. 內箱 尺寸

400*500*400mm

3.3. 外型 尺寸

1000*870*1700

3.4. 重     量

150KG

4.   性能

4.1. 測試環境條件

環境溫度為+5~+28℃、相對濕度≤85%、試驗箱內無試樣條件下

4.2. 測試 方法

GB/T 5170.2-2008 溫度試驗設備

GB/T 5170.5-2008 濕熱試驗設備

4.3. 溫度 范圍

-40℃～+150℃

4.4. 溫度波動度

≤0.5℃（注：如按GB/T5170.2-1996表示，波動度為≤±0.25℃）

4.5. 溫度 偏差

±2℃

4.6. 溫度均勻度

小于等于±2℃

4.7. 升溫 時間

3℃/min（平均升溫速率）

4.8. 降溫 時間

1℃/min（平均降溫速率）

4.9. 濕度范圍

（僅濕熱型）

（20～98）%RH（參照溫濕度可控制范圍圖，無有源濕、熱負載）

溫濕度可控制范圍圖

4.10.   相對濕度偏差

（僅濕熱型）

±2.0%RH

4.11.   工作噪音

A聲級≤50dB(A)

(在環溫25℃，回聲少的隔音室內測得；采用A計權，測試8個點的平均值；各測試點水平離噪音源1米、高度離地面1米)

4.12.   滿足試驗方法

GB/T2423.1-2008(IEC60068-2-1:2007) 低溫試驗方法 Ab

GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法Bb

GJB150.4-1986   低溫試驗

GJB150.3-1986   高溫試驗

GB/T2423.3-2006(IEC60068-2-78:2007)恒定濕熱試驗方法Cab

GB/T2423.4-2008(IEC60068-2-30:2005) 交變濕熱試驗方法Db

GJB150.9-1986   濕熱試驗（圖1、圖2）

（每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源濕、熱負載）

5.        結構特征

5.1.       保溫圍護結構

1.外壁材料：優質拉絲不銹鋼板

2.內壁材料：優質鏡面不銹鋼板 （密封條可耐高低溫范圍-100度----+300度，壽命10年）

3.箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維

5.2.       空氣調節通道A

1. 采多翼離心式循壞風扇，加強軸心加耐高低溫之旋轉葉片鋁合金制成，以達強制對流。

2. FLOW THROW送風方式；水平擴散垂直熱交換弧形循環。

3. 可調式側吹出風口及護綱回風口。

5.3.       試驗箱標準配置

1.觀察窗：透明電熱膜中空鋼化玻璃1個（位于門上）

2.引線孔：φ50mm 1個（位于箱體左側）

3.門上備室內照明燈(長壽節能燈)

4.移動腳輪：4個

5.4.       門

單開鉸鏈門（面對箱體時，左鉸鏈，右把手），配觀察窗、照明燈、窗框/門框防凝露電熱裝置

5.5.       機械室

制冷機組、接水盤、排水孔

冷凝風機、冷凝器進風口、補給水箱

5.6.       配電控制柜

IO板、機床變壓器、鎮流器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、保險絲、空氣開關

5.7.       加熱器

1.鎳鉻合金電熱絲式加熱器

2.加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

3.加熱器功率：12KW

5.8.       加濕器

（僅濕熱型）

1.外置可拆卸鍋爐加濕方法

2.不銹鋼鎧裝加熱器

3.加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

4.水位控制裝置，加熱器防干燒裝置，沉淀物收集裝置，液位觀察窗

5.加濕器功率：2.5KW

5.9.       水路

（僅濕熱型）

1.補給水箱50L，含高低水位指示，可拆卸清洗

2.電磁擠壓水泵，可連續運轉5000H

3.RO膜+活性炭供水過濾器，可拆卸清洗

4.高低溫雙水位電子液位開關，可防止誤動作

5.缺水空焚超溫保護+超低水位保護+供水超時，確保設備安全運行

6.回水PP棉過濾，減少設備用水消耗，慮出回水雜質

5.10.   電源線孔及排水孔

位于箱體背面

6.        制冷系統

6.1.       工作方式A

采用二級壓縮

6.2.       制冷壓縮機

全封閉低噪音轉子式壓縮機

6.3.       蒸發器

翅片管式換熱器（兼做除濕器）

6.4.       冷凝 器

風冷式：翅片管式換熱器。

6.5.       節流裝置

膨脹閥+毛細管

6.6.       板式熱交換器

（復疊式制冷系統采用）

不銹鋼釬焊板式換熱器

6.7.       制冷機控制方式

1.控制系統根據試驗條件自動調節制冷機運行節能工況

2.蒸發器制冷量由控制系統驅動電磁閥切換

3.壓縮機回氣冷卻回路

6.8.       制 冷 劑

R404a/R23（臭氧耗損指數均為0，R23為復疊式制冷系統采用）

7.        電氣控制系統

7.1.       控制器型號

韓國三元TEMI850

顯示器

TEMI850：5英

運行方式

程序方式、定值方式

設定方式

TEMI850中英文菜單（可自由選擇），觸摸屏方式輸入

程序容量

TEMI850（觸摸式）

1.程序：zui大12組

2.段數：zui大120段

3.循環數：zui大可循環

設定范圍

溫度：根據設備的溫度工作范圍調整

分辨率

溫度：0.1℃；時間：1min; 濕度：0.1％RH(溫濕度試驗設備)

輸入

PT100白金熱電阻

通訊功能

RS-232接口，隨機贈送電腦通訊軟件

控制方式

1.抗積分飽和PID

2.BTC平衡調溫控制方式+DCC智能冷量控制+DEC智能電氣控制 (溫度試驗設備)

3.BTHC平衡調溫調濕控制方式+DCC智能冷量控制+DEC智能電氣控制(溫濕度試驗設備)

曲線記錄功能

具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；zui大記錄時間為180天(當采樣周期為60S時)

附屬功能

1.故障報警及原因、處理提示功能

2.斷電保護功能

3.上下限溫度保護功能

4.日歷定時功能(自動啟動及自動停止運行)

5.自診斷功能。

軟件使用環境

（用戶提供）

IBM PC兼容機，PⅡ以上CPU，128M以上內存，帶RS-232通訊接口

7.2.       溫濕度測量

溫度：PT100白金熱電阻

濕度：干濕球溫度計法（僅濕熱型）

8.        濕熱系統供水（僅濕熱型）

8.1.       供水方式

水泵提升

8.2.       供水裝置位置

正面抽屜式水箱

8.3.       儲水箱容積

50L（手提式）

8.4.       供水水質要求

電阻率≥500Ω·m

9.        安全保護裝置

9.1.       制冷系統

1.壓縮機過熱

2.壓縮機過流

3.壓縮機超壓

4.冷凝風機過熱

9.2.       加濕系統

（僅濕熱型）

1.加濕熱管干燒

2.水位異常

3.供水超時

9.3.       試驗箱

1.可調式超溫

2.空氣調節通道限超溫

3.風機電機過熱

9.4.       其它

1.總電源相序和缺相保護（三相式電源適用）

2.過載及短路保護

3.箱體多次開門造成制冷系統故障報警保護

10.    其他配置

10.1.   電源線纜

AC220V電源：三芯（單相兩線+保護地線）電纜1條（約4米長）

10.2.   總電源開關

NFB斷路器

11.    運輸

試驗箱為整體式，整體運輸

11.1.   尺寸

zui大運輸尺寸（不含包裝）： “參見3.3外型尺寸”

11.2.   重量

zui大運輸重量（不含包裝）： “參見3.4重量”

12.    使用條件

由用戶保證下列各項條件

12.1.   安裝場地

1.地面平整，通風良好

2.設備周圍無強烈振動

3.設備周圍無強電磁場影響

4.設備周圍無易燃、易爆、腐蝕性物質和粉塵

5.設備周圍留有適當?shù)氖褂眉熬S護空間，如下圖所示：

A：不小于60cm   B：不小于120cm  C：不小于60cm  D: 不小于120cm

12.2.   環境條件

1.溫度：5℃～35℃

2.相對濕度：≤85%

3.氣壓：86kPa～106kPa

12.3.   自來水

（僅限配純水機的濕熱型設備）

流量≥200kg/h，壓力0.1MPa～0.25MPa

自來水符合GB 5749-1985 生活飲用水衛生標準

注：純水機備DN15內螺紋接頭

12.4.   供電條件

電源

AC220V電源要求：1.單相兩線+保護地線

2.電壓范圍：AC（220±20）V

3.頻率允許波動范圍：（50±0.5）Hz

4.保護地線接地電阻小于4Ω

5.要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是供本設備使用

zui大電流

zui大功耗

40A

6.0KW

(在環境溫度+25℃、無試樣、運行工況穩定一小時后測試獲得的數據)

12.5.   其他

試驗過程中打開試驗箱的門，會造成箱內的溫、濕度波動；在試驗過程中如果多次打開門或長時間敞開門或試驗樣品散發濕氣，可能會造成制冷系統換熱器結冰而無法正常工作。

序號

設備

牌子型號

產地

數量

圖片

1

控制器

TEMI850

韓國

1臺

2

壓縮機

2匹型

法國泰康

1臺

3

蒸發器

中力

臺灣

1

5

丹佛斯膨脹閥

丹佛斯

丹麥

1

5

干燥過濾器

丹佛斯

丹麥

1

7

扳式換熱器

高力

臺灣

1

8

冷凝器

科力威

臺灣

1
