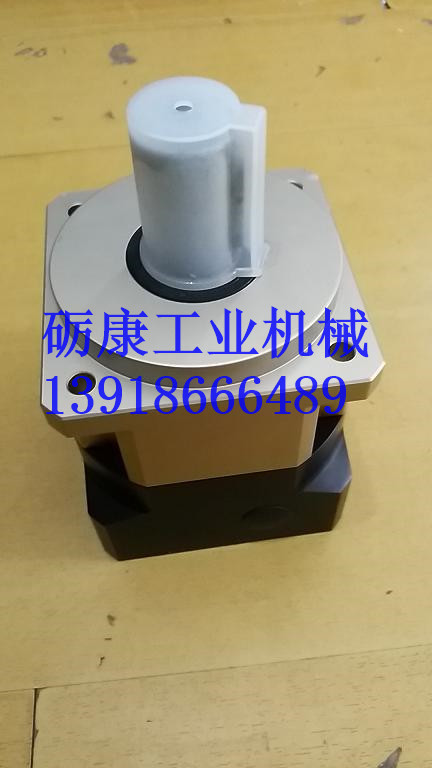

產品概述：行星減速機主要為伺服電機/步進電機專用，特點是定位精度和重復定位精度。當然也可以配直流電機、單相電機、同步電機及各類三相異步電機等動力源。行星減速機采用行星齒輪結構設計，采用高性能合金鋼特殊熱處理，法蘭等為鋁合金材質，具有外形美觀、體積小、重量輕、扭矩大、噪音低、率、使用壽命長等特點。減速機全封閉內加高性能潤滑脂，終生免維護。減速比范圍：輸出扭矩：一級傳動為：3 4 5 8 10二級傳動為：9 12 15 16 20 25 32 40 50 64三級傳動為：60 80 100 120 160 200 320 512分為直齒系列、斜齒系列、異形T系列。
摩特利行星減速機的產品特點：
●機身外觀：機身外觀干凈整潔大方，內部機械結構緊湊，熱交換性能好，經久耐用，配套形式多樣化。
●產品精度：使用超機床加工，控制齒輪精度在ISO5級。
●高強度、高剛性：采用一體化行星架設計，實現更高剛度與精度。
●超靜音：從未有過的超靜音減速機，采用斜齒輪，比直齒噪音降低10%
● 運轉平順：直齒輪的齒向與齒輪的軸線斜交，齒的嚙合更加流暢順滑
● 低背隙：背隙5≤arcmin，減速器定位的特性，充分展現伺服馬達的特性
● 體積?。和壆a品中體積zui小，適合設備空間受限的場合
● 高強度：內部組件采用經熱處理之高強度優質合金鋼，足以應對嚴峻的惡劣工作環境
● 率：低損耗齒輪設計，傳動效率高達97%
● 規格齊全：獨特多段減速比，、經濟選擇性佳，輸出之行星齒輪式減速裝置，是伺服電機、步進電機等傳動機構的組合
安裝方法
在減速機家族中，行星減速機以其體積小，傳動效率高，減速范圍廣，精度高等諸多優點，而被廣泛應用于伺服、步進、直流等傳動系統中。其作用就是在保證傳動的前提下，主要被用來降低轉速增大扭矩和降低負載/電機的轉動慣量比。在過去幾年里，有的用戶在使用減速機時，由于違規安裝等人為因素，而導致減速機的輸出軸折斷了，使企業蒙受了不必要的損失。因此，為了更好的幫助廣大用戶用好減速機，向你詳細地介紹如何正確安裝行星減速機。
正確的安裝，使用和維護減速機，是保證機械設備正常運行的重要環節。因此，在安裝行星減速機時，請務必嚴格按照下面的安裝使用相關事項，認真地裝配和使用。
行星減速機因為結構原因,單級減速zui小為3,zui大一般不超過10,常見減速比為:3.4.5.7.10,減速機級數一般不超過3級,但有部分大減速比定制減速機有4級減速.
相對其他減速機,行星減速機具有高剛性,(單級可做到1分以內),高傳動效率(單級在97%-98%),高的 扭矩/體積比,終身免維護等特點.
因為這些特點,行星減速機多數是安裝在步進電機和伺服電機上,用來降低轉速,提升扭矩,匹配慣量.
減速機額定輸入轉速zui高可達到18000rpm(與減速機本身大小有關,減速機越大,額定輸入轉速越小)以上,工業級行星減速機輸出扭矩一般不超過2000Nm,特制扭矩行星減速機可做到10000Nm以上.工作溫度一般在-25℃到100℃左右,通過改變潤滑脂可改變其工作溫度.
關于行星減速機的幾個概念:
級數:行星齒輪的套數.由于一套星星齒輪無法滿足較大的傳動比,有時需要2套或者3套來滿足擁護較大的傳動比的要求.由于增加了星星齒輪的數量,所以2級或3級減速機的長度會有所增加,效率會有所下降.
回程間隙:將輸出端固定,輸入端順時針和逆時針方向旋轉,使輸入端產生額定扭矩+-2%扭矩時,減速機輸入端有一個微小的角位移,此角位移就是回程間隙.單位是"分",就是一度的六十分之一.也有人稱之為背隙.
2 用途
行星減速機(不銹鋼減速機)適用于需要高扭矩體積比，高彎曲剛度及低齒隙的運動控制應用。 所有行星減速機(不銹鋼減速機)均具有自潤滑功能。對于任何給定尺寸，它都具有高的徑向承載能力。
行星減速機是一種用途廣泛的工業產品，其性能可與其它品級減速機產品相媲美，卻有著工業級產品的價格，被應用于廣泛的工業場合。
該減速器體積小、重量輕，承載能力高，使用壽命長、運轉平穩，噪聲低。具有功率分流、多齒嚙合獨用的特性。zui大輸入功率可達104kW。適用于起重運輸、工程機械、冶金、礦山、石油化工、建筑機械、輕工紡織、醫療器械、儀器儀表、汽車、船舶和航空航天等工業部門行星系列新品種WGN定軸傳動減速器、WN子母齒輪傳動減速器、彈性均載少齒差減速器。
行星減速機是一種具有廣泛通用性的新性減速機，內部齒輪采用20CvMnT滲碳淬火和磨齒。整機具有結構尺寸小，輸出扭矩大，速比在、效率高、性能安全可靠等特點。本機主要用于塔式起重機的回轉機構，又可作為配套部件用于起重、挖掘、運輸、建筑等行業。
3 適用條件
減速機齒輪傳動圓周速度不超過10米/秒。
輸入軸轉速不高于1500轉/分。
減速機工作環境溫度-40℃-+45℃。
減速機可用于正、反兩向運轉。
行星減速機的潤滑及保養:
在行星減速機中裝入建議的型號和數值的潤滑脂。行星減速機采用潤滑油潤滑。對于豎直安裝的行星減速機，鑒于潤滑油可能不能保證上面的軸承的可靠潤滑，因此采用另外的潤滑措施。
在運行以前，在行星減速機中注入適量的潤滑油，潤滑油的粘性根據以下列表選擇。行星減速機通常裝備有注油孔和放油塞。因而在訂購行星減速機的時候必須安裝位置。下表列出了一般應用中建議采用的潤滑油的牌子和型號。
注意：對于非常規工作條件的應用，請征詢制造廠的意見。工作油溫不能超過80℃。
終生潤滑的組合行星減速機在制造廠注滿合成油，除此之外，行星減速機供貨時通常是不帶潤滑油的，并帶有注油塞和放油塞。本樣本中列出的行星減速機潤滑油數量只是估計值。根據訂貨時的安裝位置設置油位塞的位置以保證正確注油，減速機注油量應該根據不同安裝方式來確定。如果傳輸功率超過減速機的熱容量，必須提供外置冷卻裝置.
