產品說明
|
CZGNC系列文丘里管流量計
|
|
概述
文丘里管是按國標GB/T2624-93設計制造，按檢定規程JJG640-94檢定的。在標準節流裝置中，它所要求的上、下游直管道短、壓力損失zui小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。
適用范圍
1、公稱直徑：50mm≤DN≤1200mm（超過此范圍需標定）
粗鑄收縮段：100mm≤DN≤800mm
機械加工收縮段：50mm≤DN≤250mm
粗焊鐵板收縮段：200mm≤DN≤1200mm
2、節流孔徑比β：0.3≤β≤0.75
粗鑄收縮段：0.3≤β≤0.75
機械加工收縮段：0.4≤β≤0.75
粗焊鐵板收縮段：0.4≤β≤0.7
3、雷諾數范圍：2×10 5≤ReD≤2×106
粗鑄收縮段：2×10 5≤ReD≤2×106
機械加工收縮段：2×10 5≤ReD≤2×10 6
粗焊鐵板收縮段：2×10 5≤ReD≤2×10 6
4、精度等級：1級
結構形式:
![]()
經典文丘里管的軸向截面見上圖。它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21°±1°的夾角；喉部C為直徑d的圓筒形，其長度等于d；擴散段E為圓錐形，擴散角7°～15°。
經典文丘里管的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。
經典文丘里管的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D。
|
二、內藏式文丘里管

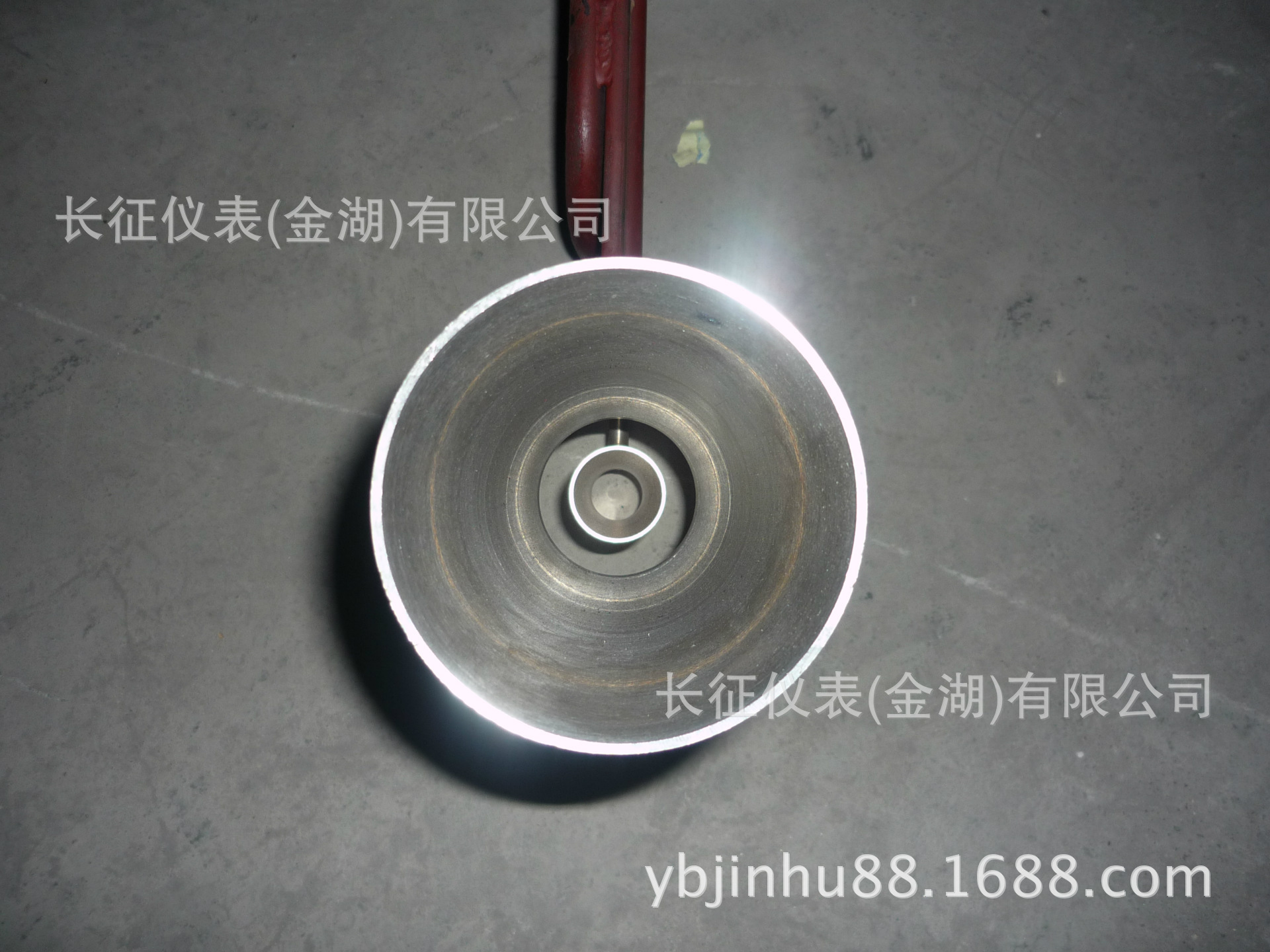

CZGNC內藏式文丘里管概述內藏式文丘里管主要是針對工業企業中大管徑、低流速、大流量各類氣體進行流量測量，其具有獨特的結構設計，并在大型重點風洞實驗室進行實流標定。可廣泛用于石油、化工、冶金、電力等行業大管徑流體的控制與計量。適用范圍1. 公稱直徑：圓形管道：350mm≤DN≤4000mm矩形管道：350×350mm≤DN≤4000×4000mm2. 公稱壓力：PN≤6.4MPa3. 介質溫度：t≤450℃（大于450℃時，訂貨時請注明）4. 穩定度：±10Pa5. 精度等級：0.5級，1級，1.5級主要特點1. 對流體產生的阻力小、能耗低。2. 差壓大、精度高、測量范圍寬。3. 穩定性好，有平滑的差壓特性。4. 因其獨特的結構，使其長期使用不容易發生堵塞現象。5. 安裝方便，便于維護。6. 要求的前后直管段比標準節流裝置短，約前1.5D，后0.5D。
三、插入式文丘里管

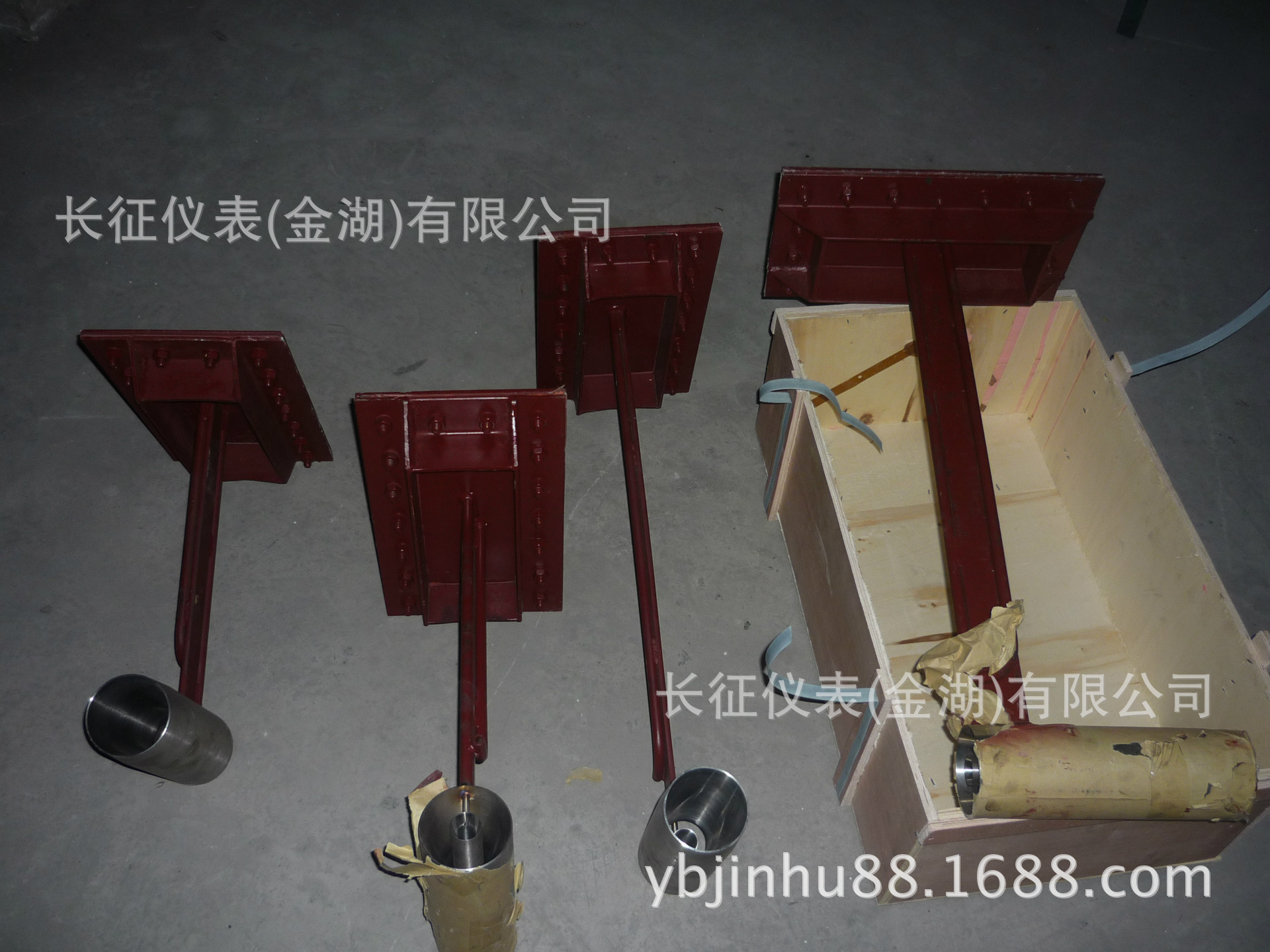

CZGNC插入式文丘里管是在圓形管道中央插入一個較小口徑的經典文丘里管，測取這個插入管的前直管靜壓與喉部靜壓的差值，進而得知流量，可用在較大管徑的氣體流量(如高爐煤氣、煙道氣等)。
插入式文丘里管的特點：
- 插入式文丘里管安裝尺寸較短，便于安裝，成本較低。
- 插入式文丘里管壓力損失小，節約能源。
- 插入式文丘里管穩定性好，可用于流程監控用
插入式文丘里管的主要技術參數：
- 公稱通徑：DN500～DN2600
- 公稱壓力(MPa)：≤2.5
- 度(不確定度)：±3％～±5％
