一、概述
JTY-GD-HA301 式感煙火災探測報警器(以下簡稱探測器)能夠探測火災時產生的大量煙霧,及時
發出報警信號。探測器采用MCU 控制,能夠智能判斷火災時產生的煙霧并報警。報警器采用光電感煙器件
及優良的生產工藝,工作穩定,外形美觀,安裝簡單,無需調試,可廣泛用于賓館、門店、網吧、歌舞廳、
咖啡廳、休閑廳、住宅等場所進行火災安全監測。報警器內置蜂鳴器,報警后發出強烈的聲響。報警器采
用9V 層疊電池供電,耗電微,持續工作時間可長達一年以上。探測器具有有線互聯和無線報警輸
出功能(可選項) 。
二、特點及技術指標
1. 電源:6F22 DC9V 電池
2. 指示燈:紅色,正常工作時約每50 秒閃爍一次
3. 報警聲響>85dB
4. 保護面積:>40m2 具體參數應以《火災自動報警系統設計規范》(GB 50116)為準
5. 使用環境:溫度:-10℃ ~ +55℃,相對濕度≤95%,不凝露
6. 使用年限:>10 年
7. 無線聯網頻率:315MHZ 或433MHZ,空曠距離150 米。
8. 外形尺寸:直徑105mm,高59mm(帶底座)
9. 殼體材料和顏色:ABS 瓷白
10. 重量:135g(含電池)
11. 安裝孔距:60mm
12. 執行標準:GB 20517-2006
三、結構特征與工作原理

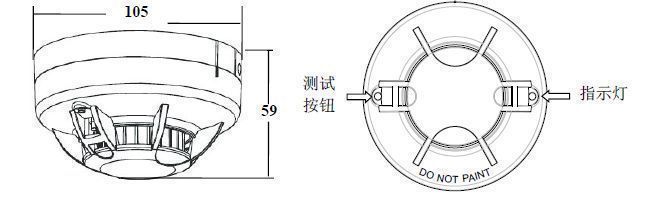

1.探測器結構示意圖
2.工作原理
探測器對煙霧感應主要由光學迷宮完成,迷宮內有一組紅外發射、接收光電管,對射角度為135 度。當
環境中無煙霧時,接收管接收不到紅外發射管發出的紅外光,后續采樣電路無電信號變化;當環境中有煙
霧時,煙霧顆粒進入迷宮內使發射管發出的紅外光發生散射,散射的紅外光的強度與煙霧濃度有一定線性
關系,后續采樣電路發生變化,通過探測器內置的MCU 判斷這些變化量來確認是否發生火警,一旦確認火
警,探測器發出火警信號,火災指示燈(紅色)點亮,并啟動蜂鳴器報警。
三、安裝與布線
1.布局說明
在相互的每個房間至少安裝一只報警器。
2.安裝位置
1)適宜的安裝位置
探測器的位置應在房頂?shù)闹虚g,在這一位置,探測器離房間的各個位置都近。
? 安裝于房頂時:探測器的邊緣應距任何一面墻壁至少50cm。
? 安裝于傾斜或人形的屋頂上時:探測器應與屋頂保持一定的距離。當坡度小于30?時,距離0.2m 為宜,
大于30?則以0.3m~0.5m 為宜。
2)應避免的安裝位置及環境
? 經常會產生可燃煙霧顆粒的場所。如廚房;有汽車產生的可燃廢氣的車庫;接近火爐、熱水器或燃?xì)狻?
暖氣的位置。探測器應安裝在遠離經常產生可燃煙霧顆粒的廚房或其它場所的位置。
? 特別潮濕的地方或在有淋浴噴頭的浴室附近。因?yàn)槌睗窨諝鈺?huì)進入迷宮產生水蒸氣,冷卻后形成凝露導
致誤報警。
? 灰塵很多的場所。灰塵會在探測器的迷宮內堆積使之過于靈敏,或堵住探測器的開口使之不能正常感應
煙霧。
? 接近新風出入口或風速過快的位置??照{(diào)、暖氣、風扇及新風的出入會將煙霧吹離探測器從而影響它的
探測效果。
? 接近熒光燈具的地方。應在距離燈具至少1.5m 的位置安裝探測器。
警告:不要斷開電池電源來清除誤報警,應打開窗戶或向報警器附近吹風消除煙霧。
3.安裝方法
注意:新的建筑在裝修及其它可能產生灰塵的工序完成、房間打掃干凈前,不要安裝探測器。
1) 檢查:安裝前應先檢查探測器外殼是否完好無損,標識是否齊全。
2) 安裝
警告:探測器的安裝必須符合當?shù)氐碾姎獍惭b規程,不遵守這些規定可能會造成人員傷亡和財產損失。

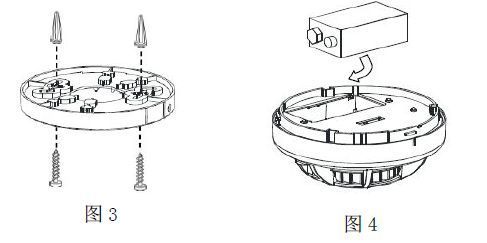

* 在天花板上相距60mm 打兩個安裝孔,用膨脹塞和自攻螺絲釘固定報警器的底座,見圖3
* 逆時針旋轉探測器,將底座卸下,將9V 層疊層電池按電池扣的性標識,將電池壓緊,然后將電池
扣的線和電池均壓入探測器底部的電池倉內,見圖4。注意:如電池的方向接反探測器不能正常工作,
且可能損壞探測器。
* 順時針旋轉探測器在底座上,并扣緊到位。
說明:具有有線互聯功能的探測器,通過探測器底部引出的兩個線(紅、黑)將需要聯網的探測器按照紅
線-接-紅線,黑線-接-黑線的原則,連在一起即可。當一個探測器報警后,將同時激發所有聯網內的探測
器發出聲光報警。
四、作用與功能說明
1. 探測器的作用
報警器能監測周圍空氣,當發現煙霧時,啟動內置的蜂鳴器,在火災蔓延前為您提供寶貴的撤離時間,
同時探測器具有有線互聯和。
2.報警器的主要功能
2.1 報警測試功能:報警器接入電源后即可正常工作,指示燈約40 秒左右閃爍一次。按下測試按鈕,蜂鳴
器發出報警聲,同時指示燈點亮;松開測試按鈕,探測器恢復正常工作狀態。自檢測試時,探測器輸出無
線信號(無線聯網型探測器),可供安防報警主機識別。
2.2 報警功能:當探測器周圍煙霧達到一定濃度時,指示燈快速閃亮,約5 秒后指示燈保持常
亮,蜂鳴器發出報警聲,同時輸出無線報警信號(無線聯網型)。當煙霧消失后,探測器可自動恢復。
2.3 電源欠壓提示功能:探測器具有電池電壓檢測功能,當供電電池電壓低于7.5V 后,探測器同時發出短
促的“嘀”聲音及發光指示,蜂鳴器約50 秒左右鳴叫一次,即報電池欠壓故障。
