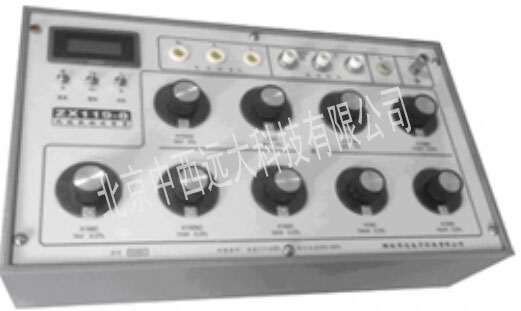

緣電阻表檢定裝置（器材） 型號:M375618-ZX119-8

庫號：M375618   查看hh

兆歐表檢定裝置是依據JJG622-1997緣電阻表檢定規程、JJG1005-2005電子式緣電阻表檢定規程和JJG1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。該儀器設計了的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的進口和國產模擬式兆歐表、數字式兆歐表、緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。
測量范圍100Ω～200GΩ，調節細度100Ω。
檢定裝置中電壓測量部分的標稱測量電壓為5kV DC，輸入阻抗≥10GΩ。本裝置能測量兆歐表的開路電壓、中值電壓和峰值電壓。
二、主要技術參數
1．電阻輸出（高壓高阻箱）部分
1.1 電阻輸出部分的度等級及工作電壓（電流）
阻 值 100GΩ ×10GΩ ×1GΩ ×100MΩ ×10MΩ ×1MΩ
度等級 5 5 5 2 1 0.5
標稱電壓 5000V 5000V 5000V 5000V 2500V 1000V
阻 值 ×100kΩ ×10kΩ ×1kΩ ×100Ω
度等級 0.2 0.2 0.2 0.2
標 稱 電 流 1mA 5mA 10mA 10mA
1.2 調節范圍：100Ω～200GΩ,調節細度為100Ω
1.3 使用環境條件
⑴ 參 考 溫 度 范 圍： 17～23℃
⑵ 標稱使用溫度范圍 ： 15～25℃
⑶ 參 考 濕 度 范 圍： 30%～60%
⑷ 標稱使用濕度范圍 ： 25%～75%
1.4 緣電阻：
檢定裝置中電阻輸出部分的電路與電路無電氣連接的任何其它外部金屬間的緣電阻，在標稱電壓下測得的電阻值不小于1GΩ。
1.5 緣強度：
檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45～65Hz的實際正弦交流電壓6.75kV并歷時1min的試驗，而不出現擊穿與飛弧現象。
1.6 檢定裝置中電阻輸出部分輸出端的殘余電阻應＜1Ω，其變差＜0.1Ω。
1.7 外形尺寸： 442mm×270mm×145mm
1.8 重 量： ＜5kg
2． 電壓測量（高壓直流數字電壓表）部分
2.1 測量范圍: 0～5500V DC
2.2 準 確 度: ±（1 % 讀數±0.2滿量程）
2.3 供電電源: DC9V
2.4 輸入電阻: ≥10GΩ
2.5 顯 示: 四位半、液晶顯示
2.6 峰值電壓測量回路滿足JJG622-1997緣電阻表檢定規程中圖3的要求。
配置：
1． 兆歐表檢定裝置一臺。
2． 測 試 線 一 組。
3． 使用說明書一份。
4． 出廠合格證書一份。
5． 專用包裝箱一個。
