DWQZ 電渦流傳感器DWQZ

西安藍田縣恒遠水電設備有限公司

會員指數：

企業認證：

價格：電議

所在地：陜西西安市

型號：DWQZ

更新時間：2018-12-24

瀏覽次數：1221

公司地址：西安市灞橋區水香路8號

13488189052 李朝暉(先生) 經理

點擊查看聯系電話在線詢價

產品簡介

DWQZ電渦流傳感器的工作原理及特點前置器中高頻振蕩電流通過延伸電纜流入探頭線圈，在探頭頭部的線圈中產生交變的磁場。當被測金屬體靠近這一磁場，則在此金屬表面產感應電流，。與此同時該電渦流場也產生一個方向與

公司簡介

西安藍田恒遠水電設備有限公司是從事水電設備領域、發電站自動化監測元件的開發、生產、銷售、服務于一體的行業自動化新技術專業化生產廠家，并通ISO9001質量管理體系認證。公司本著“求真、創新、高效"的企業理念,不斷創新嚴格管理穩步發展,逐步實現著“為行業服務對社會負責發展"的企業目標。自成立以來，西安藍田恒遠水電設備有限公司始終堅持以人為本，以創新為發展動力，秉承“信譽第一，質量至上”的經營理念，爭創市場一流品牌。公司博采國內外先進技術,研制出適合我國各種環境下的產品,公司設備覆蓋了水電行業的基礎自動化執行元件、自動化監測元件、儀表、儀器、極其各種閥門設備,輔機控制系統裝置上百種規格。我公司一如既往莊重的承諾:產品保質期為三年,期間有任何質量問題保修、保換、保退、及時為用戶提供配件,備品及技術支持,48小時內趕到現場。公司加強質量管理,提高技術工藝水平,力爭以國際先進產品的質量性能優惠的價格為客戶服務。

產品目錄:

執行控制元件

1. BQZB板式球閥型自動補氣裝置 JLK導葉主令位置開關 SZF雙向供水轉閥 2、LSQ全自動濾水器 3、B302-2自動補氣 4、QZB球閥型自動補氣裝置 ZJX-3剪斷銷信號裝置 CJX-KJX-JX剪斷銷信號器 5、3KH-V自動補氣裝置 6、DPW-DYW電磁配壓閥 7、DCF23電磁空氣閥 8、JZF集成制動閥組 9、ZBF22Q小口徑二位二通自保持球閥 10、ZBF22QS二位二通雙動自保持球閥 11、ZBF23QS二位三通雙動自保持球閥 12、ZBF24QS二位四通雙動自保持球閥 13、ZBF22D自保持蝶閥 14、DCF22B二位二通電磁閥 15、SGP集成事故配壓閥 16、CGP插裝式高壓事故配壓閥 17、HCV組合式重錘卸荷閥 18、LBF兩段關閉閥 19、SFD事故配壓分段關閉裝置 20、QHF油源切換閥 21、JXB機械液壓過速保護裝置 22、UXJ磁翻板液位計 23、SLX示流信號器 25、ZLB主令控制變送器 26、DWG導葉位置開關 27、JTK記憶型可調整液位開關 28、YKJ浮球液位控制器 YXQ油流信號器 JLC型主令控制器

2. 自動化監測元件.儀表

1、PTS11壓力變送器 PSP10壓力開關 ZKZ-2T/3T轉速監控裝置 2、ZKZ-3A/T齒盤殘壓轉速監控裝置 3、ZKZ-4可編程轉速監控裝置 4、ZKZ-5雙PLC冗余轉速監控裝置5、ZJS雙通道振動擺度監測裝置 6、ZJS-4四通道振動擺度監測裝置 7、DEV多通道振動擺度監測裝置 8、ZWJ軸位移監測裝置9、RDJ-P機組蠕動監測裝置 10、ZDL-M軸電流監測裝置 11、ZDL-P可編程軸電流監測裝置 12、XPT133壓力變送器 13、XPT135液位變送器 14、XPT137差壓變送器 15、ZYB壓力變送控制器 16、 SYM水壓脈動監測裝置 17、WKD液位變送控制器 18、MSL磁線液位位移變送控制器 19、ZWB智能溫度變送控制器 20、WYS-2-W位移變送控制器 21、WYS-G角度控制變送器 22、YHX油混水信號器 23\YHS-2油混水監測裝置 24、YHS-3一體式油混水檢測控制器 25、TCS-K熱導式流量開關 26、TCS-Z熱導式流量變送器 27、DYK導葉開度儀28、JDS剪斷銷信號裝置 29、LJZ-2差壓流量監控裝置 30、LSX流量水頭監測儀 31、DSJ多功能水力參數監測裝置 32、SWJ水位監測儀33、SWJ-3水位-水頭監測裝置 34、WP-C溫度監測儀 35、WP-D溫度巡檢儀 ZUX液位信號計
3.輔機控制裝置
1、YZK油壓罐自動控制裝置 2、PSK排水泵自動控制裝置 3、KJK空壓機自動控制裝置 4、HDK火災報警自動控制裝置 5、WSS機組測溫制動柜

展開

產品說明

機組擺度傳感器DWQZ電渦流位移傳感器現貨處理電渦流傳感器的工作原理及特點前置器中高頻振蕩電流通過延伸電纜流入探頭線圈，在探頭頭部的線圈中產生交變的磁場。當被測金屬體靠近這一磁場，則在此金屬表面產感應電流，。與此同時該電渦流場也產生一個方向與頭部線圈方向相反的交變磁場，由于其反作用，使頭部線圈高頻電流的幅度和相位得到改變(線圈的有效阻抗)，這一變化與金屬體磁導率、電導率、線圈的幾何形狀、幾何尺寸、電流頻率以及頭部線圈到金屬導體表面的距離等參數有關。通常假定金屬導體材質均勻且性能是線性和各項同性，則線圈和金屬導體系統的物理性質可由金屬導體的電導率б、磁導率ξ、尺寸因子τ、頭部體線圈與金屬導體表面的距離D、電流強度I和頻率ω參數來描述。則線圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函數來表示。通常我們能做到控制τ, ξ, б, I, ω這幾個參數在一定范圍內不變，則線圈的特征阻抗Z就成為距離D的單值函數，雖然它整個函數是一非線性的，其函數特征為“S”型曲線，但可以選取它近似為線性的一段。于此，通過前置器電子線路的處理，將線圈阻抗Z的變化，即頭部體線圈與金屬導體的距離D的變化轉化成電壓或電流的變化。輸出信號的大小隨探頭到被測體表面之間的間距而變化，電渦流傳感器就是根據這一原理實現對金屬物體的位移、振動等參數的測量其工作過程是：當被測金屬與探頭之間的距離發生變化時，探頭中線圈的Q值也發生變化，Q值的變化引起振蕩電壓幅度的變化，而這個隨距離變化的振蕩電壓經過檢波、濾波、線性補償、放大歸一處理轉化成電壓(電流)變化，終完成機械位移(間隙)轉換成電壓(電流)。由上所述，電渦流傳感器工作系統中被測體可看作傳感器系統的一半，即一個電渦流位移傳感器的性能與被測體有關。

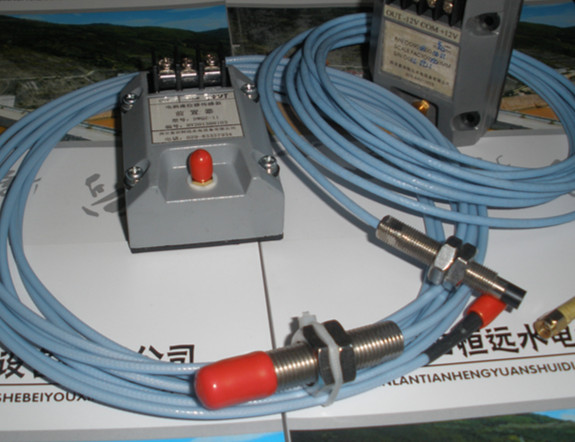

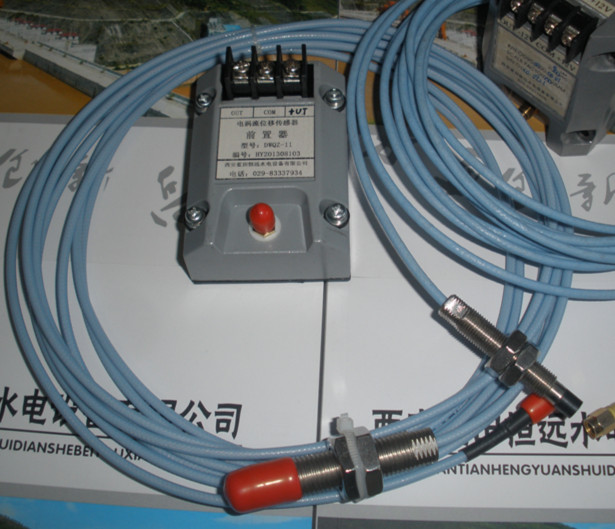

DWQZ系列電渦流傳感器的基本工作系統由被測體、探頭、延伸電纜、前置器構成。前置器產生高頻振蕩電流通過延伸電纜流入探頭線圈，線圈會產生軸向磁場，當被測金屬體靠近這個磁場，在被測金屬表面產生渦流（電渦流的強弱隨探頭與被測體表面之間距離的變化而變化），從而引起線圈Q值變化。距離小時電渦流作用強，線圈Q值小；距離大時電渦流作用弱，線圈Q值大。在實際應用中，將線圈Q值的變化經前置器檢波、放大轉化成電壓的變化。實現將機械位移(間隙)值轉換成電壓值。

綜上，電渦流傳感器工作系統中被測體的材質與測量結果密切相關。
