價格:電議
所在地:廣東 深圳市
型號:SMW-GSC-XS
更新時間:2017-11-28
瀏覽次數:1993
公司地址:深圳市光明新區公明辦事處松白路5056號
![]()
鄧鵬偉(先生) 銷售經理
斯銘威公司是經深圳市政府批準依法設立,專業從事傳感器及配套儀器儀表和工控設備及系統的研發、生產和銷售的高新技術企業。旗下有深圳市斯銘威科技有限公司和深圳斯銘威自動化設備有限公司。公司產品取得CE認證,并獲得ISO9001:2008國際質量體系認證,嚴格按照國際質量認證標準組織設計、生產和銷售。
公司專業生產銷售直線位移傳感器(電子尺)、拉繩(拉線)位移傳感器、磁致伸縮位移傳感器(非接觸位移傳感器)、光柵位移傳感器(光柵尺)、LVDT位移傳感器、稱重傳感器、液位計及各種類型儀器儀表,以及自動化設備,種類齊全。同時提供低壓電器與PLC過程控制系統工程的設計、施工、安裝調試服務。產品現已廣泛應用于汽車、鐵路、航空、物流、醫療、建筑、機械自動化測量控制領域。歡迎廣大客戶朋友來電、來函咨詢。

量程 0-50mm

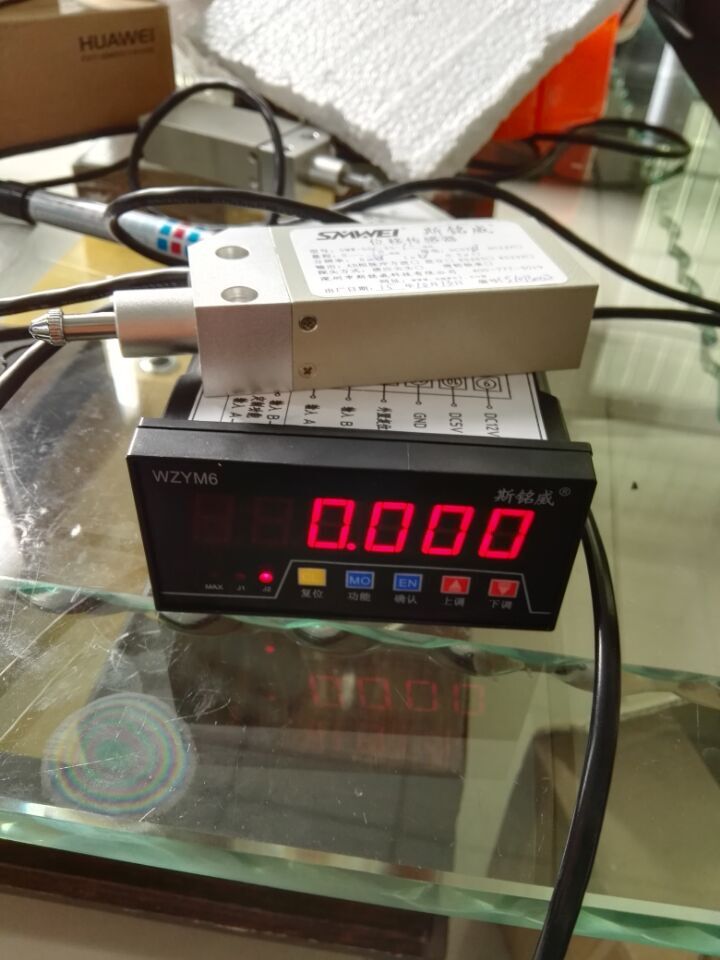

一、 產品介紹:
本產品是利用光柵測量原理,將光柵的光信號轉換成對應的電信號,供二次儀表或計算機顯示和計算處理。具有精度高,體積小,功耗低,使用方便等特點。后部處理設備可采用數顯表顯示數據或則用光柵脈沖采集卡與計算機通訊,同樣在經過處理后可以與PLC直接通訊。輸出信號分正弦信號和5V方波信號,根據使用要求配置。
二、 技術參數:
|
型號 |
SMW-GSC-XS |
|
量程 |
0-50mm |
|
柵距 |
10μm(100對線/毫米);20μm(50對線/毫米) |
|
顯示分辨率 |
0.5μm,1μm |
|
準確度 |
±1μm ±2μm |
|
重復精度 |
±1 個顯示值 |
|
輸出信號 |
相位依次相差90° 幅值大于500mv 二路或四路正弦信號。無參數零位。 |
|
工作電壓 |
5VDC 15VDC 24VDC |
|
精度 |
0.5μm 1μm 5μm |
|
輸出信號 |
AB相脈沖方波 正弦波 RS232 RS485 |
|
測力 |
≤2.5N |
|
zui大工作速度 |
1.5m/s |
|
工作溫度 |
10~45℃ |
|
存儲溫度 |
-20-+70℃ |
|
防護等級 |
IP54 |
|
厚度測量、縫隙測量、微位移測量、間距或直線位移測量、實驗儀器、精度檢測站、工業控制等領域 |
|
|
應用范圍 |
|
|
接線方式 |
紅色電源正,黑色負,藍色A相,綠色B相 |
|
外形尺寸 |
長×寬×厚=L×42×22(mm),L0測桿伸長度。 |
三、使用安裝
光柵測微傳感器主要用于精高度測量。使用時除保證環境條件外,正確的安裝與使用不
僅保證測量精度,還能延長使用壽命。光柵測微傳感器正確安裝位置是測桿朝下或水平放置。
如圖示。安裝固定方式有兩種:①以螺釘固定,固定孔中心距為22±0.2mm。②以①軸夾緊。
安裝固后,測桿中心線垂直于被測公件。
測量范圍0~10 0~20 0~30 0~40 0~50
L 130 160 190 220 250
L0 23 33 43 53 63
正確安裝示意圖
使用時,側頭接觸基面,數顯表清零,輕輕提起測桿,當側頭接觸被測工件表面時,數
顯表顯示值就是測量值,切記快推或快速釋放測桿,以免損壞光柵或因撞擊影響傳感器精度。
四、故意分析處理
1、光柵測微傳感器與數顯表對接后,數顯表不顯示。故障原因:①電源未接通(保險
絲熔斷)②傳感器輸入插頭與數顯表插座接觸不良:上述檢查仍不能排除故障,應檢查數顯
表電路或送回廠家檢修。
2、接通電源數顯表工作正常,推動測桿,數顯數顯示不進位。
故障原因:
檢查傳感器有無輸出信號,若無輸出信號屬傳感器內部故障,送回廠家檢修。
3、數顯表進位正常,顯示數字頻頻閃動。故障原因:①檢查輸出信號幅值是否過低。
(一般幅值大于500mV)②用示波器檢查輸出信號波形與相位是否正確,若不正確屬傳感器
內部故障,送回廠家檢修。③檢查屏蔽線接地是否良好。
五、接線表
傳感順信與采用七芯帶屏蔽的電纜線輸出,輸出插頭采用蚌埠四十所九芯(YLJ9P-1)
和七芯(YLJ7P-1)金屬插頭與數顯表配套。接線表如下:
正弦波輸出信號接線表(九芯插頭)
插頭序號1 2 3 4 5 6 7 8 9
輸出信號0° 180° 5V 0V 90° 270° 0 位0 位屏蔽
導線顏色白藍紅黑紫綠屬網
(TTL)方波輸出信號接線表(七芯插頭)
插頭序號1 2 3 4 5 6 7
輸出信號0V 空0° 90° 5V 0 位屏蔽
導線顏色黑藍綠紅屬網
