NHR-6600R 流量積算儀

鄭州亞比蘭儀器儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：河南鄭州市

型號：NHR-6600R

更新時間：2016-10-12

瀏覽次數：1895

公司地址：河南省鄭州市中原區長城新干線10號樓1604

0371-56683930 王琦(女士)

點擊查看聯系電話在線詢價

產品簡介

虹潤 NHR-6600R 流量積算儀價格說明書概述 NHR-6600R系列液

公司簡介

SWP香港昌暉，F(xiàn)&B福建百特工控，WP香港上潤，HR-WP,NHR虹潤儀表，麥克傳感器代理

鄭州亞比蘭儀表儀器

展開

產品說明

虹潤 NHR-6600R 流量積算儀價格說明書

概述

NHR-6600R系列液晶流量(熱能)積算記錄儀(配套型)，設計上采用高性能ARM微處理器和24位高速 A/D，3.5英寸128*64高分辨率點陣式白底黑字液晶顯示器，對現場溫度、壓力、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構 成數字采集系統及控制系統，適合于對氣體、液體和蒸汽等介質的流量進行過程監測。
★信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶、頻率等信號；0.2級測量精度。
★帶各種流量計算模型?？膳錅u街、孔板、噴嘴、電磁以及V錐等多種流量計使用。
★儀表具有貿易結算功能，可設置小流量補足、停電補足、以及流量付費功能，解決供需雙方貿易結算糾紛。
★具有信號斷線補償功能，解決現場溫度傳感器、壓力傳感器發生故障造成的流量缺失。
★具有累積流量年、月、日報表功能；停電\上電記錄功能、總掉電時間和總掉電次數記錄功能，防止用戶停電竊汽。
★具有斷電保護功能，F(xiàn)LASH存儲器保存設置參數和歷史數據，斷電后數據保存。采用硬件時鐘，掉電后也能準確運行。
★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
★支持RS232C打印功能，具有手動打印、定時打印功能。
★帶DC24V饋電輸出，為現場變送器配電。

儀表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

	①顯示面板 ②確認鍵顯示通道切換鍵時標切換鍵 ③光標下移鍵 ④光標上移鍵 ⑤光標左移鍵 ⑥光標右移鍵

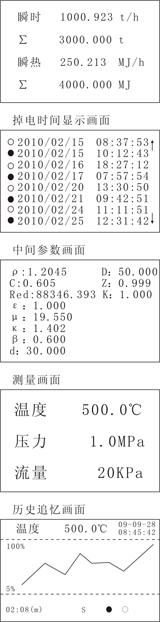

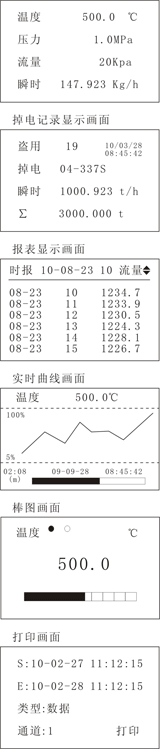

簡易畫面指示　

測量顯示一屏畫面	測量顯示二屏畫面

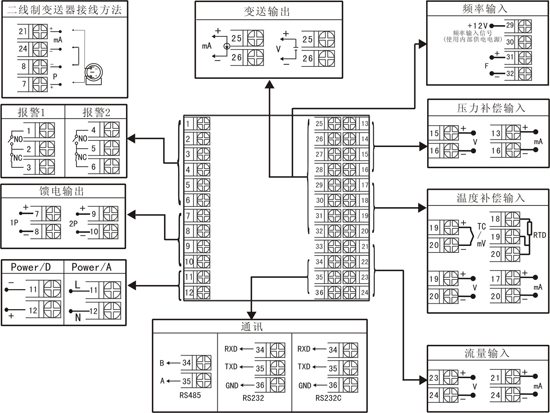

NHR-6601R系列接線圖

NHR-6602R系列接線圖

注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。
如RS485和RS232在同一組接線端子上，只能選擇一種。

注2：橫豎式儀表后蓋接線端子的方向不一樣，見示意圖1

儀表選型

NHR-6601R-□-

-□-

無補償流量記錄儀 ① ② ③ ④ ⑤ ⑥
NHR-6602R-□-

-□-

-□-
溫壓補償流量記錄儀 ① ② ③ ④ ⑤ ⑥

①規格尺寸		②報警輸出
代碼	寬高深	代碼	報警通道（繼電器接點輸出）
A B C	16080110mm（橫式） 80160110mm（豎式） 9696110mm（方式）	2	2限報警
③供電電源		④變送輸出
代碼	電壓范圍	代碼	輸出通道
A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V	1	1路變送輸出
⑤通訊輸出		⑥饋電輸出
代碼	通訊接口	代碼	饋電輸出（輸出電壓）
X D1 D2 D3	無輸出 RS-485通訊接口（Modbus RTU） RS232通訊接口（Modbus RTU） RS232C打印接口	1P 2P	1路饋電輸出 2路饋電輸出如“2P（12/24）”表示一路12V，第二路24V饋電輸出。

備注：
1、壓力補償通道輸入類型吸只選擇電壓或電流信號，流量通道輸入類型只選擇電壓、電流或者頻率輸入
2、儀表型號舉例：例1：NHR-6602R-A-2-A-1-X-2P(4～20mA輸入，4～20mA輸出)
含義：溫壓補償流量積算記錄儀，160*80*110mm的規格尺寸，2限報警輸出，AC100～240V供電，1路變送輸出，無通訊輸出，2路饋電輸出。

輸入信號類型(訂貨時請?jiān)谶x型后備注信號類型)

信號類型	量程范圍	信號類型	量程范圍
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃	Cu100 Pt100 BA1 BA2 0～400Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 頻率F	-50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃ -200.0～600.0℃ -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 0～10KHZ

輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型)

信號類型	4-20mA	1-5V	0-10mA	0-5V	0-20mA	0-10V(特殊定制)
負載電阻RL	RL≤480Ω	RL≥250KΩ	RL≤960Ω	RL≥250KΩ	RL≤480Ω	RL≥4KΩ

NHR-6600R系列液晶流量(熱能)積算記錄儀(配套型)
