價格:電議
所在地:浙江 杭州市
型號:YD-ATE
更新時間:2024-05-28
瀏覽次數:5584
公司地址:浙江省杭州市莫干山路1418號
![]()
吳軍民(先生)
| 排出口徑: | 50-500(mm) | 原理: | 葉片泵 |
| 揚程: | 50(m) | 吸入口徑: | 50-500(mm) |
| 葉輪數目: | 多級 | 材質: | 鑄鐵 |
| 類型: | 水泵綜合性能測試系統 | 型號: | YD-ATE |
| 流量: | 500(m3/h)(m3/h) | 轉速: | 3000(rpm) |
| 品牌: | 杭州易登 | 用途: | 計量泵 |
| 驅動方式: | 電動 | 性能: | 自動 |
??
水泵綜合性能測試系統
一、概述:???
?◆測試項目:流量、轉速、電流、功率、壓力(揚程)、效率、溫升;
◆ 系統指標符合GB/T3216-89《離心泵、混流泵、軸流泵和旋渦泵試驗方法》和GB/T12785-91《潛水電泵試驗方法》;
◆ 測試系統由流量轉速測試儀、壓力揚程測試儀、單/三相電參數測量儀、帶電繞組溫升測試儀及LWGY渦輪流量傳感器、壓力變送器、壓力表等組成;
◆方案概述:本方案的系統配置主要針對臥(立)式單螺桿泵、臥式雙(三)螺桿泵、轉子泵及離心泵的出廠試驗、型式試驗、汽蝕試驗,采用閉環式結構的標準試驗裝置。
◆ 應用場合:潛水泵、深井泵、離心泵、管道泵、自吸泵、化工泵、螺桿泵、家用增壓泵、排污泵、汽車噴油泵、汽車洗滌器、汽車用冷卻水泵、機動噴霧機、魚缸泵、高壓清洗機、洗衣機(洗碗機)、等水泵電機。
二、系統功能:
1、系統能對各種水泵進行性能試驗和汽蝕試驗。
2、系統能實時顯示水泵的流量、入口壓力、出口壓力、軸的轉矩、轉速、軸功率、效率、揚程及水溫。
3、系統能自動判別并顯示正負扭矩。
4、系統能自動對轉矩轉速傳感器進行溫度修正。
5、系統能對流量、進口壓力、轉矩、轉速分別進行上、下限報警,報警值可任意設定。
6、系統可以對測試數據自動進行存儲。
7、系統能實時顯示采集數據和曲線。
8、系統可任意設置曲線坐標值以滿足各種水泵試驗的需求。
9、在試驗過程中,如取到了壞點,允許刪除和插入重做。
10、系統對于各種參數的設置具有記憶功能,只需輸入一次即可。
11、系統具有歷史數據回放功能,并且允許編輯、修改。
12、系統可以通過打印機對測試結果進行數據、曲線的打印。
13、系統的整個功能具有菜單和快捷鍵雙重操作,在屏幕上均可得到漢字的提示,從而使得操作者感到大的方便。
三、技術指標:
1、流量測量精度:優于±0.5%FS
2、流量測量范圍:取決于流量傳感器
3、入口壓力測量精度:優于±0.5%FS
4、入口壓力測量范圍:取決于壓力傳感器
5、出口壓力測量精度:?優于±0.5%FS
6、出口壓力測量范圍:取決于壓力傳感器
7、溫度測量精度:±0.5%
8、溫度測量范圍:0~100℃
9、轉矩測量精度:±0.5%FS
10、轉矩測量范圍:取決于轉矩轉速傳感器
11、轉速測量精度:±0.2%±1?個字
12、報警數值范圍:任意設定上限和下限。

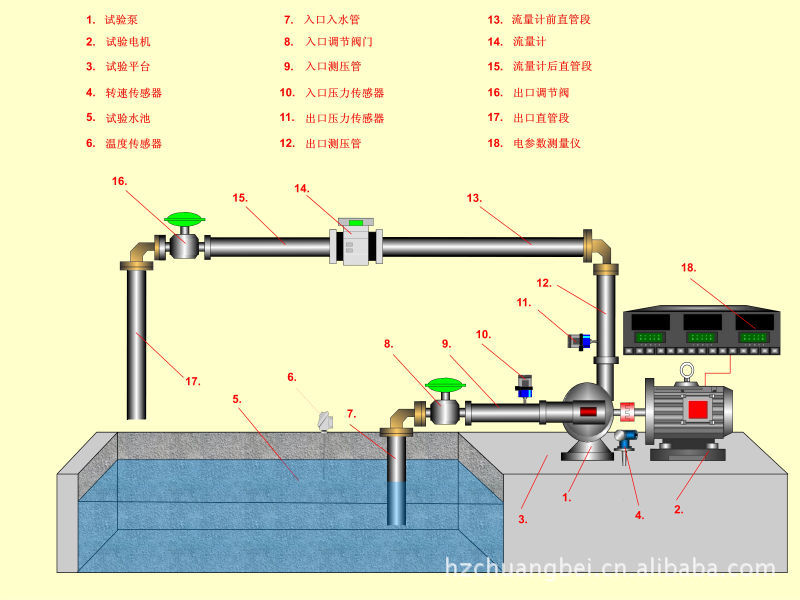

四、方案配置與功能、示意圖

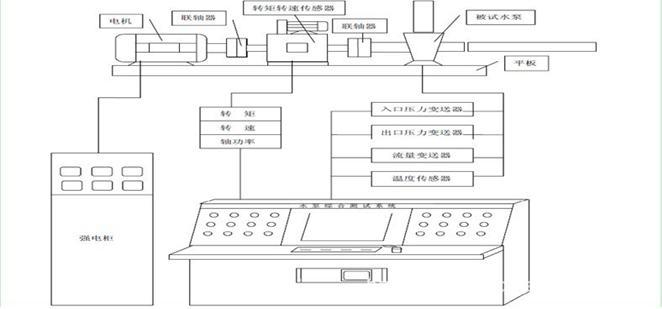

方案配置:本方案系統整體由儀表控制系統和管道系統(用戶自備)組成。儀表控制系統由轉速測試儀、壓力揚程測試儀、三相電參數測量儀及LWGY渦輪流量傳感器、壓力變送器(進出口)、壓力表、電磁閥、強電柜、系統整合柜以及(手)自動測試軟件組成。

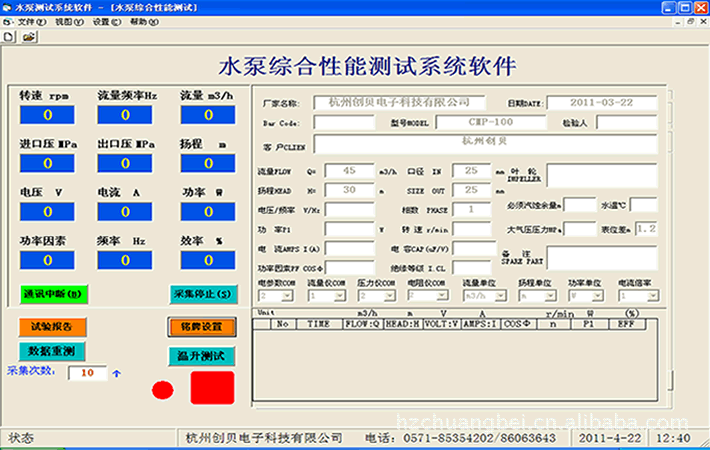

???五、軟件介紹:
?

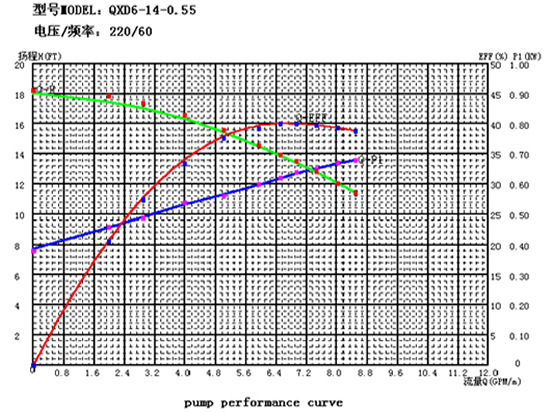

??? 自動測試水泵性能參數,形成水泵試驗報告原始數據表,泵性能曲線圖,測試結果匯總,其中性能曲線包括P-Q、H-Q、E-Q曲線和氣蝕特性曲線
?
?

?
