產品說明
|
|
熱電偶/熱電阻

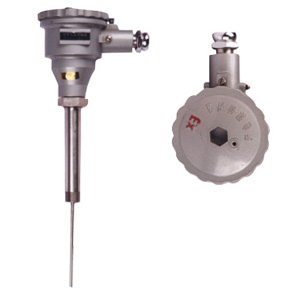

隔爆鉑電阻
型號:WZP系列
詳細資料 |
|
一、概述
工業用隔爆鉑電阻是一種溫度傳感器,在工業自控系統中應用廣,通過溫度傳感器,可將控制對象的溫度參數變成電信號,從而對系統實現檢測、調節和控制的目的。
在化工行業,生產現場有各種易燃、易爆化學氣體、蒸汽。因此,在這些場合必須使用隔爆熱電阻作為溫度傳感器,以保證生產的安全正常地進行。
二、工作原理和基本結構
隔爆熱電阻和可拆卸電阻的結構、原理基本相同,區別是,隔爆型產品的接線盒(外殼),在設計上采用防爆特殊結構,接線盒用高強度鋁合金壓鑄而成,并具有足夠的內部空間、壁厚和機械強度,橡膠密封圈的熱穩定性均符合防爆標準。所以,當接線盒內部的爆炸性混合氣體發生爆炸時,其內壓不會破壞接線盒,而由此產生的熱能不能向外擴散--傳爆。
由于產品采用上述防爆特殊結構,使產品完全符合使用在dⅡBT4防爆類別范圍內,只要用戶嚴格遵守產品使用規則,產品應能 達到可靠的防爆效果。
目前本公司生產的工業用隔爆鉑電阻分度號為Pt100。
三、主要技術參數
1.測量范圍及允差
|
型 號
|
分度號
|
測量范圍 (℃)
|
允差等級
|
允差Δt(℃)
|
|
WZP
|
Pt100
|
-200~420
|
A級
|
A級±(0.15+0.00 2|t|)
|
|
B級
|
B級±(0.30+0.00 5|t|)
|
注:|t|為感溫元件溫度。雙支鉑電阻只供應B級
2.熱響應時間
在溫度出現階躍變化時,熱電阻的輸出變化至相當于該階躍變化的50%所需的時間,稱為熱響應時間用τ0.5表示。
3.熱電阻緣電阻的試驗電壓可取直流10~100V中任意值,環境溫度應在15~35℃范圍內,相對濕度不大于80%,常溫緣電阻值應不小于100MΩ。
4.自熱響應
熱電阻允許通過的zui大測量電流為5mA,由此產生的溫長大于0.3℃。
5.防爆標志及外殼防護等級
防爆標志: dⅡBT4
外殼防護等級:IP54(GB4208標準)
四、型號規格
1.固定螺紋式
|
型號類別
|
分度號
|
結構特征
|
測量范圍(℃)
|
保護管材料
|
熱響應時間τ0.5(s)
|
公稱壓力(MPa)
|
|
WZP-240
|
Pt100
|
隔爆接線盒
固定螺紋M27×2
|
-200~420
|
0Cr18Ni12M02Ti
1Cr18Ni9Ti
|
<90
|
10
|
|
WZP2-240
|
|
規格(mm) 總長(L)×置入深度(I)
|
|
300×150
350×200
400×150
450×200
550×400
650×500
900×750
1150×1000
1650×1500
2150×2000
|
2.固定法蘭式
|
型號類別
|
分度號
|
結構特征
|
測量范圍(℃)
|
保護管材料
|
熱響應時間τ0.5(s)
|
公稱壓力(MPa)
|
|
WZP-440
|
Pt100
|
隔爆接線盒
固定法蘭盤
|
-200~+420
|
0Cr18Ni12MO2Ti
1Cr18Ni9Ti
|
<90
|
2.5
|
|
WZP2-440
|
注:固定法蘭式熱電阻的長度規格可參照固定螺紋式熱電阻長度規格。
3.固定螺紋錐形保護管式熱電阻
|
型號類別
|
分度號
|
測量范圍
|
保護管材料
|
規格
|
熱響應時間τ0.5(s)
|
公稱壓力(MPa)
|
結構特征
|
|
總長L×置深I(mm)
|
|
WZP-640
|
Pt100
|
-200~+420℃
|
1Cr18Ni9Ti
|
225×75
250×100
300×150
350×200
400×250
|
<120
|
2.5
|
隔爆接線盒錐形保護管固定螺紋M33×2
|
|
WZP2-640
|
|
|
|
