產品說明
|
|
 熱電偶/熱電阻

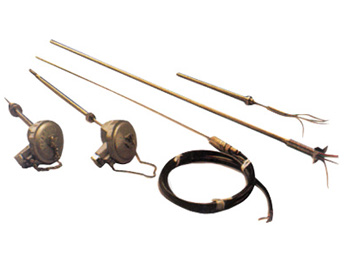

鎧裝熱電偶
型號：WRK系列
 詳細資料 |
|
一、概述
鎧裝熱電偶具有能彎曲，耐高壓，熱響應時間快和堅固耐用等許多優點，它與可拆卸式熱電偶一樣作為測量溫度的變送器，通常和顯示儀表，記錄儀表和電子調節器配套使用，同時，亦可以作為可拆卸式熱電偶的感溫元件。它可以直接測量各種生產過程中從0～800℃范圍內的液體，蒸汽和氣體價質以及固體表面的溫度。
二、工作原理和基本結構
鎧裝熱電偶的工作原理和基本特性與普通熱電偶相同。
鎧裝熱電偶的結構原理是由導體、高緣氧化鎂外套1Cr18Ni9Ti不銹鋼保護管，以多次一體拉制而成。
鎧裝熱電偶主要由接線盒、接線端子和鎧裝熱電偶芯子組成基本結構，并配以各種固定裝置組成。
鎧裝熱電偶分露端式、緣式、接殼式三種：
1.鎧裝熱電偶材料結構形式
2.測量端（熱端）結構形式
3.固定裝置型式
鎧裝熱電偶固定裝置有：固定卡套式，可動卡套式，固定法蘭式，可動法蘭式四種結構形式。
卡套螺紋接頭：
注:括號內的數字這檔規格一般不予采用,如需要作特殊規格訂貨。
為了適應不同行業對固定法蘭盤的焊接結構、尺寸不同的需要,用戶可以根據實際情況特殊訂貨。
注:愉的規格一般不予采用。僅用于特殊訂貨。
4.鎧裝熱電偶接線盒形式:
鎧裝接線盒目前有簡易式、防水式、手柄式、小接線盒式、接插式、補償導線式多種結構型式。
三、主要技術參數
1.測量范圍和允差
注:(1) |t|為被測溫度的值
(2)分度號為T的產品需要與公司協商訂貨
2.鎧裝熱電偶熱響應時間
鎧裝熱電偶熱響應時間不大于下表的規定:
3.緣電阻
當周圍空氣濕度為15～35℃,相對濕度不大于80%時,緣型鎧裝熱電偶的偶絲與外套管之間的緣電阻值應符合下表的規定:
4.可撓度
鎧裝熱電偶的可撓曲率半徑不小于其外徑的5倍。
5.鎧裝熱電偶的外徑和名義長度標準規定格如下表:
|
鎧裝熱電偶外徑d(mm)
|
|
Ф8
|
Ф6
|
Ф5
|
Ф4
|
Ф3
|
|
50
75
100
150
200
250
300
400
500
750
1000
|
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
|
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
|
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
10000
|
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
10000
15000
|
注:(1)直徑Ф3mm緣式鎧裝熱電偶名義總長L不得大于10000mm。
(2)直徑Ф2mm鎧裝熱電偶須和本公司協商訂貨。
四、型號規格
1.無固定裝置式鎧裝熱電偶
注:套管外徑d(mm):Ф2、Ф3、Ф4、Ф5、Ф6、Ф8。
2.固定卡套螺紋裝置式鎧裝熱電偶
注:套管外徑d(mm):Ф2、Ф3、Ф4、Ф5、Ф6、Ф8。
3.可動卡套螺紋裝置式鎧裝熱電偶
注:套管外徑d(mm):Ф2、Ф3、Ф4、Ф5、Ф6、Ф8。
(2)"#":型號387與388套管徑為Ф3、Ф4mm。
4.固定卡套法蘭裝置式鎧裝熱電偶
5.可動卡套法蘭裝置式鎧裝熱電偶
|
名 稱
|
型 號
|
分 度 號
|
測量端形式
|
|
單支鎳鉻-銅鎳
|
WREK-501
WREK-531
WREK-581
WREK-591
|
E
|
緣式
|
|
WREK-502
WREK-532
WREK-582
WREK-592
|
接殼式
|
|
雙支鎳鉻-銅鎳
|
WREK2-531
|
緣式
|
|
WREK2-532
|
接殼式
|
|
單支鎳鉻-鎳硅
|
WRNK-501
WRNK-531
WRNK-582
WRNK-592
|
K
|
緣式
|
|
WRNK-502
WRNK-532
WRNK-582
WRNK-592
|
接殼式
|
|
雙支鎳鉻-鎳硅
|
WREK2-531
|
緣式
|
|
WREK2-532
|
接殼式
|
|
單支銅-銅鎳
|
WRCK-501
WRCK-531
WRCK-581
WRCK-591
|
T
|
緣式
|
|
WRCK-502
WRCK-532
WRCK-582
WRCK-592
|
接殼式
|
|
雙支銅-銅鎳
|
WREK2-531
|
緣式
|
|
WREK2-532
|
接殼式
|
注:套管外徑d(mm):Ф2、Ф3、Ф4、Ф5、Ф6、Ф8。
6.無固定裝置多對式鎧裝元件熱電偶
|
名 稱
|
型 號
|
分 度 號
|
測量端形式
|
|
鎳鉻－康銅多對式鎧裝元件熱電偶
|
WREK-1313
WREK-1314
WREK-1315
WREK-1316
|
E
|
緣式
|
|
WREK-1323
WREK-1324
WREK-1325
WREK-1326
|
接殼式
|
|
鎳鉻－鎳硅多對式鎧裝熱電偶元件
|
WRNK-1313
WRNK-1314
WRNK-1315
WRNK-1316
|
K
|
緣式
|
|
WRNK-1323
WRNK-1324
WRNK-1325
WRNK-1326
|
接殼式
|
注：（1）多對式鎧裝元件外徑Ф3、Ф3mm二種。
（2）多對式熱電偶分三對、四對、五對、六對四種規格。
 |
|
|
