熱式流量計 型號；HAD-STN2
：能特點
1、可直接測量質量流量，以滿足用戶的測控要求；
2、適用于各種管徑的測量；
3、量程比1000：1，對低流量敏感，壓力損耗低；
4、過程溫度達950℉（510℃）；
5、操作壓力0-1000PSIG（69bar）；
6、所有產品均采用無活動件設計，不會成傳感器堵塞；
7、傳感器可自由選擇單點/多點，滿足不同的適用要求及測量；
8、變送單元可選擇分體或體化安裝，傳感器可選擇插入或在線式安裝；
9、模塊化電子結構設計，從而產品的自由升和新；
10、電子線路具有自動溫檢能，可根據介質溫度自動修正；
二：應用場所
空氣、壓縮空氣、混合空氣、氧氣、氮氣、氫氣、天然氣、沼氣、爐煤氣、瓦斯氣等氣體；
三： 熱式氣體質量流量計兩種原理
熱式質量流量計是基于熱擴散原理來測量流量的。該流量計有兩種設計方法；是恒率；二是恒溫差。
熱式流量計的測量傳感器有兩個探針（RTD），其中只是參考點，用來測量流體的溫度t1；另只是加熱源，用來充當熱源t2 。它們置于流體中，這兩個探針元件之間產生溫度差△T。在無流量時，△Tzui大，隨著流量Q的增加，熱源的熱量被帶走，t2溫度下降，△T會減小，我們可用以下表達式（1）表示
P/△T=a+b*（Q）m （1）
式中P—為電子模塊為加熱源提供的率；△T—為加熱源與參考點之間的溫差；b是與所測氣體物性如熱導率、比熱容、粘度等有關的系數，如果氣體成分和物性恒定則視為常數。a則是與實際流動有關的常數、m—為數系數；Q—為流體的質量流量。從式（1）我們可以看出，實現流量測量有兩種方法：P固定就是恒率法；△T固定就是恒溫差法。

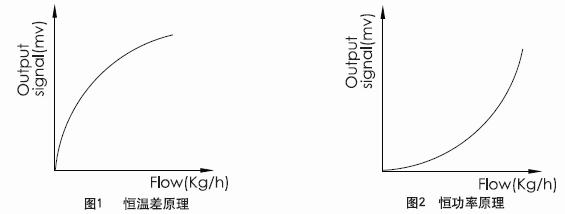

恒溫差法特點：小量程段特靈敏，線性好，反應速度也快.（圖1）
恒率法特點：大量程段線性好，適合溫、濕環境。（圖2）
HAD- STN2系列流量計會根據不同的應用場所而選擇其中的種方式。
四：術標
測量范圍：0--120m/s（20℃，101.33KPa）
度：±1%的讀數±0.5%滿量程
重復性：0.2%滿量程
環境溫度范圍：-40℃--85℃(無顯示); :-30 ℃--70℃(有顯示); 濕度小于90%RH
介質溫度范圍：
-40℃-100℃；0℃-200℃；0℃-450℃；0-510℃
模擬量輸出：流量：4-20mADC；溫度：4-20mADC
典型響應時間：1秒
溫度系數：0.05%/℃
累積脈沖量輸出
鍵入12段非線性修正，內置10段非線性修正
通訊：串口輸出RS232/RS485/RS422
上下限輸出繼電器 2A/220VAC
四位瞬時流量顯示，六位累積流量輸出
大屏幕8位LCD顯示
過程壓力：<2MPa
過程連接：法蘭/鎖緊裝置/閥連接
本安、隔

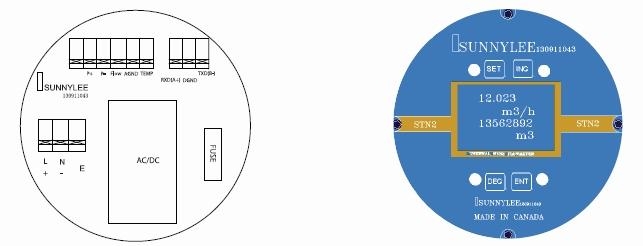

五：儀表電氣接法及按鍵位置定義
|
E：大地 Flow：流量信號輸出（4-20mA）正 |
按鍵定義： 注：儀表本身具有背光能（每次按鍵時，背光（藍光）點亮，適宜在夜間觀察儀表的作情況）。 |

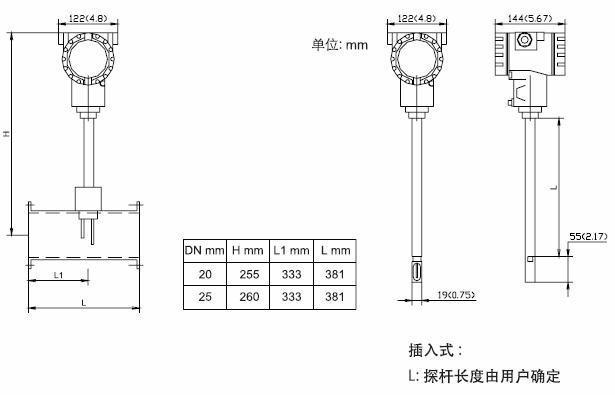

六：外型尺寸及安裝尺寸
七：儀表選型南
|
型號 |
型號 |
型號 |
規格描述 |
|
HAD-STN2 |
HAD-STN2L |
HAD-STN2 J |
-插入式, L-法蘭式, J-夾持式 |
|
型號 |
型號 |
型號 |
供電電源 |
|
A |
A |
A |
24VDC |
|
B |
B |
B |
220VAC |
|
C |
C |
C |
110VAC |
|
型號 |
型號 |
型號 |
流量方向 |
|
1 |
1 |
1 |
單向 |
|
2 |
2 |
2 |
雙向 |
|
型號 |
型號 |
型號 |
探桿直徑 |
|
A |
A |
A |
1/2” |
|
B |
B |
B |
3/4” |
|
C |
C |
C |
1” |
|
型號 |
型號 |
型號 |
探頭/桿材質 |
|
B |
B |
B |
不銹鋼 |
|
C |
C |
C |
哈氏合金C |
|
W |
W |
W |
其它(定貨時與廠或辦事處聯系) |
|
型號 |
型號 |
型號 |
過程連接 |
|
A |
- |
- |
3/4”NPT |
|
B |
- |
- |
1”法蘭 |
|
C |
- |
- |
1 1/4”NPT |
|
D |
- |
- |
1 1/2”NPT |
|
E |
- |
- |
2”法蘭 |
|
W |
- |
- |
其它(定貨時與廠或辦事處聯系) |
|
型號 |
型號 |
型號 |
流量管尺寸 |
|
- |
A |
A |
1/4” |
|
- |
B |
B |
1/2” |
|
- |
C |
C |
1” |
|
- |
D |
D |
1 1/2” |
|
- |
E |
E |
2” |
|
- |
F |
F |
6” |
|
- |
G |
G |
8” |
|
- |
W |
W |
其它(定貨時與廠或辦事處聯系) |
|
型號 |
型號 |
型號 |
法蘭規格 |
|
0 |
- |
- |
無 |
|
1 |
- |
- |
150Ib碳鋼 |
|
2 |
- |
- |
150Ib不銹鋼 |
|
3 |
- |
- |
300Ib碳鋼 |
|
4 |
- |
- |
300Ib不銹鋼 |
|
W |
- |
- |
其它(定貨時與廠或辦事處聯系) |
|
型號 |
型號 |
型號 |
流量管/法蘭 |
|
- |
A |
A |
碳鋼 |
|
- |
B |
B |
不銹鋼 |
|
型號 |
型號 |
型號 |
溫度,壓力 |
|
1 |
1 |
1 |
-40℃--100℃ |
|
2 |
2 |
2 |
-20℃--200℃ |
|
H |
H |
H |
0℃--450℃ |
|
P |
P |
P |
>1.6MPa |
|
型號 |
型號 |
型號 |
插入深度 |
|
1 |
- |
- |
1--6” |
|
2 |
- |
- |
1--12” |
|
3 |
- |
- |
1--21” |
|
W |
- |
- |
用戶定義 |
|
型號 |
型號 |
型號 |
變送類型 |
|
A |
A |
- |
體化 |
|
B |
B |
- |
分體式(僅適用于非防場所) |
|
型號 |
型號 |
型號 |
其它選項 |
|
S1 |
S1 |
S1 |
在線插拔的密封裝置(低壓) |
|
M1 |
M1 |
M1 |
顯示表頭 |
|
E1 |
E1 |
E1 |
非易燃與本質安認證 |
|
E2 |
E2 |
E2 |
本質安與隔認證 |
|
N1 |
N1 |
N1 |
耐瞬變電壓保護端子塊 |
|
T1 |
T1 |
T1 |
帶RS232口通訊 |
|
T2 |
T2 |
T2 |
帶RS485口通訊 |
|
J1 |
J1 |
J1 |
溫度模擬量輸出 |
|
J2 |
J2 |
J2 |
繼電器報警輸出(流量) |
|
- |
F1 |
- |
