產品簡介

各種傳感器信號輸入，可帶繼電器報警控制輸出，變送輸出功能

公司簡介

〖企業簡介〗
江蘇昆侖工控（淮電）電氣有限公司成立于1997年，2003在蘇州成立了江蘇昆侖工控電氣十廠，本廠專業研發，生產，銷售各種電力工控，機電，石油煤礦，化工設備配套產品廠家。先后在蘇州，無錫，淮安，浙江，連云港,廣東，北京，上海等地均設有生產，銷售分支機構，主要產品有：數顯電流電壓，功率，功率因數表、溫控表，溫濕度表，計數器，轉速表，歐姆表，時間繼電器，光電，電磁隔離變送器、液位器，壓力變送器，差壓變送器，溫壓一體傳感器，分流器，互感器，接近開關，三色燈等配套產品。公司目前旗下有員工約500人，年產銷100萬臺，年銷售額收入近1000萬元。公司一貫堅持“質量第一，用戶至上，優質服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，優質的服務，產品暢銷全國近三十多個省、市、自治區以及遠銷歐美、東南亞等國家。竭誠與國內外商家雙贏合作，共同發展，共創輝煌！

展開

產品說明

特點

⊙ 多種信號自由輸入、量程自由設置

⊙ 軟件調零調滿度,冷端單獨測量,顯示精度優于0.2%FS

⊙ 模糊理論結合傳統PID方法,控制快速平穩

⊙ 輸出功能有多種選擇

⊙ 斷線報警功能,所有參數顯示均可屏蔽

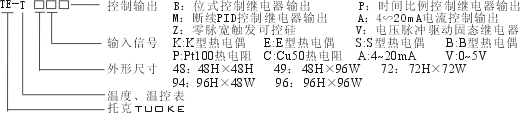

一、型號及含義

二、型號及技術參數

1、熱電偶測量范圍

型號	傳感器	測量范圍	分辯率	測量精度
TE-T□K□	K	0℃∽1300℃	1℃	±0.5%F.S±1digit
TE-T□E□	E	0℃∽800℃	1℃	±0.5%F.S±1digit
TE-T□S□	S	0℃∽1600℃	1℃	±0.5%F.S±1digit
TE-T□B□	B	0℃∽1800℃	1℃	±0.5%F.S±1digit

2.熱電阻測量范圍

型號	傳感器	測量范圍	分辯率	測量精度
TE-T□P□	Pt100	-100℃∽600℃	0．1℃	±0.5%F.S±1digit
TE-T□C□	Cu50	-50℃∽150℃	0．1℃	±0.5%F.S±1digit

3.模擬信號輸入

型號	傳感器	測量范圍	分辯率	測量精度
TE-T□V□	0∽5V/1-5V	-1000∽9999	由量程確定	±0.5%F.S±1digit
TE-T□A□	4∽20mA/1∽10mA	-1000∽9999	由量程確定	±0.5%F.S±1digit

三、技術參數

測量精度	±0.5%F.S±1digit
冷端補償誤差	≤±2℃
測量數顯范圍	-1999∽9999 199∽999二種
報警范圍	全量程自由設定
顯示	紅綠雙色雙排數碼管
繼電器輸出觸點容量	3A/220V阻性或
可控硅觸發信號	5V/40uS或額定100mA,瞬時1A（自觸發）
固態繼電器輸出信號	12V±3A 30mA
工作環境	0∽50℃，相度濕度≤85%RH
電源	AC 220V±10% 50HZ/60HZ
功耗	≤4VA

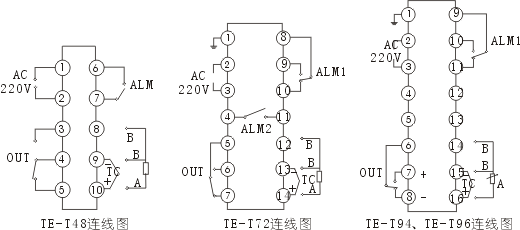

四、連接圖

注：所有接線圖中OUT所指單元為主控輸出單元，其中開關狀態是指帶繼電器輸出狀態，+、-狀態是指連續電流，電壓輸出端子及接固態繼電器時的脈沖直流電壓輸出端子，接可控硅輸出時，-端子接控硅觸發，+端接控硅條一陽（或單相硅的陰），主控輸出接線圖例見下：

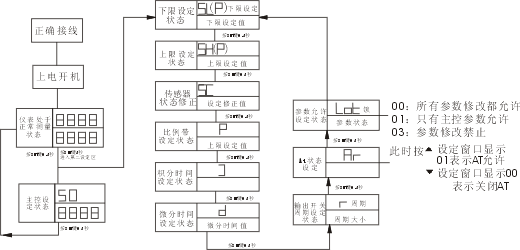

五、操作說明
儀表參數修改，設定時的人機對話均通過按鍵來實現的。當在一次使用本產品時，請詳細閱讀下面的操作流程。

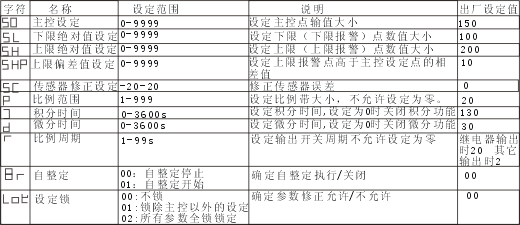

注意：①在第二設定狀態，當AT=0時，按SET鍵時間超過5秒鐘將退出設定狀態，進入正?？刂茽顟B。 ② 在第二設定狀態,當AT=1時,按SET鍵時間超過5秒,系統將退出設定狀態并自動進入自整定尋優狀態 ③在自整定工作狀態,按SET鍵后,系統將進入設定狀態,并退出自整定狀態,你若要重回自整定狀態時,則可把AT再設置成1后退出。 ④在設定狀態設定完成后,如不按正確操作退出設定狀態,超過30秒后,系統將自動退出設定狀態,你前次所設定參數被宣布無效。 ⑤當你為防止別人修改你的參數時，可在第二設定狀態把LOK值設定為02. 設定字符解釋：以下字符每按一次SET鍵后依次出現，根據不同功能有些字符可能在你所選用的儀表中不存在。
