產品簡介
DB3-DA數顯電流表可帶變送輸出功能，精度0.5%，電源AC220V
公司簡介
〖企業簡介〗
江蘇昆侖工控（淮電）電氣有限公司成立于1997年，2003在蘇州成立了江蘇昆侖工控電氣十廠，本廠專業研發，生產，銷售各種電力工控，機電，石油煤礦，化工設備配套產品廠家。先后在蘇州，無錫，淮安，浙江，連云港,廣東，北京，上海等地均設有生產，銷售分支機構，主要產品有：數顯電流電壓，功率，功率因數表、溫控表，溫濕度表，計數器，轉速表，歐姆表，時間繼電器，光電，電磁隔離變送器、液位器，壓力變送器，差壓變送器，溫壓一體傳感器，分流器，互感器，接近開關，三色燈等配套產品。公司目前旗下有員工約500人，年產銷100萬臺，年銷售額收入近1000萬元。公司一貫堅持“質量第一，用戶至上，優質服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，優質的服務，產品暢銷全國近三十多個省、市、自治區以及遠銷歐美、東南亞等國家。竭誠與國內外商家雙贏合作，共同發展，共創輝煌！
展開
產品說明
| DB3-DA/AA數顯電流表特點： |
| |
|
◎ 可帶4~20mA模擬變送輸出
◎ 紅色高亮數碼管14.2mmH
◎ 外形尺寸48H×96W
◎ 顯示范圍±1999
◎ 電源電壓AC110/220V
|
| 一、 型號及含義 |
|
 |
| 二、 交流電壓測量 |
| 型 號 |
量 程 |
分辯力 |
輸入阻抗 |
測量不準確度 |
輸入限 |
| DB3-AV0.2 |
0-199.9mV |
100uV |
5MΩ |
±0.5%F.S±2Digit |
5V |
| DB3-AV2 |
0-1.999V |
1mV |
5MΩ |
±0.5%F.S±2Digit |
10V |
| DB3-AV20 |
0-19.99V |
10mV |
5MΩ |
±0.5%F.S±2Digit |
50V |
| DB3-AV200 |
0-199.9V |
100mV |
5MΩ |
±0.5%F.S±2Digit |
500V |
| DB3-AV600 |
0-600V |
1V |
5MΩ |
±0.5%F.S±2Digit |
750V |
|
| 三、 交流電流測量 |
| 型 號 |
量 程 |
分辯力 |
互感器變比 |
測量不準確度 |
輸入限 |
| DB3-AA0.2 |
0-199.9mA |
100uA |
直接輸入 |
±0.5%F.S±2Digit |
500mA |
| DB3-AA2 |
0-1.999A |
1mA |
直接輸入 |
±0.5%F.S±2Digit |
|
| DB3-AA5 |
0-5.00A |
10mA |
直接輸入 |
±0.5%F.S±2Digit |
7A |
| DB3-AA20 |
0-19.99A |
10mA |
20A: |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-AA50 |
0-50.0A |
100mA |
50A: |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-AA100 |
0-100.0A |
100mA |
100A: |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-AA150 |
0-150.0A |
100mA |
150A: |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-AA200 |
0-199.9A |
100mA |
200A: |
±0.5%F.S±2Digit |
1.2 F.S |
|
| 四、直流電流測量 |
| 型 號 |
量 程 |
分辯力 |
互感器變比 |
測量不準確度 |
輸入限 |
| DB3-DA0.02 |
0-±19.99mA |
10uA |
直接輸入 |
±0.5%F.S±2Digit |
500mA |
| DB3-DA0.2 |
0-±199.9mA |
100uA |
直接輸入 |
±0.5%F.S±2Digit |
1A |
| DB3-DA2 |
0-±1.999A |
1mA |
直接輸入 |
±0.5%F.S±2Digit |
|
| DB3-DA20 |
0-±19.99A |
10mA |
20A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-DA50 |
0-±50.0A |
100mA |
50A:75mV |
±1%F.S±2Digit |
1.2 F.S |
| DB3-DA100 |
0-±100.0A |
100mA |
100A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-DA150 |
0-±150.0A |
100mA |
150A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
| DB3-DA200 |
0-±199.9A |
100mA |
200A:75mV |
±0.5%F.S±2Digit |
1.2 F.S |
|
| 五、 直流電壓測量 |
|
型號
|
量程
|
分辯力
|
輸入阻抗
|
測量不準確度
|
輸入限
|
|
DB3-DV0.2
|
0-±199.9mV
|
100uV
|
5MΩ
|
±0.5%F.S±2Digit
|
10V
|
|
DB3-DV2
|
0-±1.999V
|
1mV
|
5MΩ
|
±0.5%F.S±2Digit
|
100V
|
|
DB3-DV20
|
0-±19.99V
|
10mV
|
5MΩ
|
±0.5%F.S±2Digit
|
500V
|
|
DB3-DV200
|
0-±199.9V
|
100mV
|
5MΩ
|
±0.5%F.S±2Digit
|
750V
|
|
DB3-DV600
|
0-±600V
|
1V
|
5MΩ
|
±0.5%F.S±2Digit
|
750V
|
|
說明:1.DB3-AV20為不帶4∽20mA變送輸出。DB3I-AV20為帶4∽20mA變送輸出的型號,其他各型號相同.
2.在測量交流電流時，如需要配置電流互感器其二次端額定電流，在測量交流電壓時，其互感器二次端額定電壓100V。大于電流輸入時必須另外配置電流互感器，以及高于600V電壓輸入時必須配置電壓互感器。
3.在測量直流電流時,如需配置電流分流器其二次變比標準電壓75mV,大于2A電流輸入時必須另配分流器. |
| 六、 技術參數 |
|
輸入方式
|
單端輸入
|
|
A/D轉換
|
雙重積分
|
|
測量速度
|
約2.5次/秒
|
|
頻率范圍
|
45∽400Hz（僅對交流 ）
|
|
溢出顯示
|
“-1”或“1”
|
|
顯示
|
紅色數碼管 （14.2mmH）
|
|
性顯示
|
只顯示“ ”Display“ ”only
|
|
電源
|
AC110/220V 50Hz/60Hz
|
|
功耗
|
≤4.5VA
|
|
耐壓
|
AC 1500V 1min
|
|
緣電阻
|
DC 500V≥100MΩ
|
|
重量
|
Abt.500g
|
|

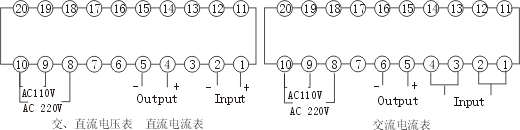

| 七、 連接圖 |
|
|

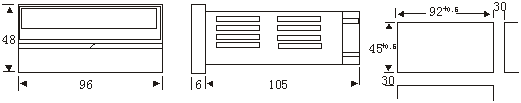

| 八、 外形及開孔尺寸 |
|
|
|
