價格：電議
所在地：湖北 武漢市
型號：FH-9001
更新時間：2023-03-29
瀏覽次數：2818
公司地址：武漢市東湖新技術開發區關山二路特1號國際企業中心4棟2層
陳女士(女士) 銷售經理
1 產品簡介
武漢風河科技研發的FH-9001型高壓輸電線路桿塔傾斜在線監測系統，利用新的MEMS傳感器技術和無線通信技術，對位于冰災、雪災、泥石流、山體滑坡多發區、煤礦采空區等不良地質區域內電線桿塔，進行雙向傾斜角度（平行于線路方向和垂直于線路方向）實時監測。當桿塔傾斜角度超過設定的閾值時，系統能夠通過GSM/CDMA/GPRS或3G網絡及時將預/告警信息發送給監控中心，提醒線路運行負責人對線路運行狀況予以關注并采取相應處置措施。
高壓輸電線路桿塔傾斜在線監測系統系統采用太陽能電池板+蓄電池供電方式，安裝方便。投入運行后，可使運營部門及時掌握桿塔工作情況，以有效防止因桿塔傾斜而引發的事故。
本設備也可應用于橋梁、大壩、建筑物等對象的傾斜監測。
2 產品特性
l 采用進口雙軸MEMS傳感器，測量精度高；
l 自帶日歷時鐘及大容量存儲器，可本地保存采集數據，并為采集數據標記時間戳；
l 支持采用短信進行數據查詢、報警接收和參數設置；
l 配備低功耗液晶顯示屏和控制按鍵，實現本地顯示監測數據和配置參數；
l 采用太陽能供電系統供電，安裝維護方便；
l 通信方式靈活，支持ZIGBEE/WIFI/GSM/CDMA/GPRS和3G網絡；
l 為工業級產品，采用防水金屬外殼，適用于各種惡劣的氣候環境；
l 系統采用低功耗設計，采用動態電源管理策略以滿足節電要求；
l 支持受控采集和主動采集方式，可通過后臺軟件設置采樣間隔（1分鐘~24小時）；
l 配備完善的后臺軟件，具有數據存儲、歷史數據查詢、報表、打印、曲線圖繪制等功能，可對桿塔狀態進行趨勢分析；
l 滿足電網公司企業標準《輸電線路狀態監測裝置通用技術規范》（Q / GDW 242-2010）。
3 技術指標
l 傾角測量范圍：雙軸±60°（可選±15°、±30°或±90°）；
l 傾角測量誤差：≤±0.05°；
l 傾角測量分辨率：±0.01°；
l 工作環境：溫度：-40℃～+85℃；相對濕度：≤100％；大氣壓力：550hPa～1060hPa；
l 防護等級：IP65；
l 工作功耗：≤1W； 待機功耗≤0.1W；
l 供電方式：太陽能+蓄電池或感應取電，輸入電壓＋12～24V；
l 電池使用壽命：≥3年，無外部充電時多可連續供電30天以上；
l 重量：≈3kg；(不包含蓄電池)
l 適用對象：10KV~500KV高壓輸電線路。
4 系統組成

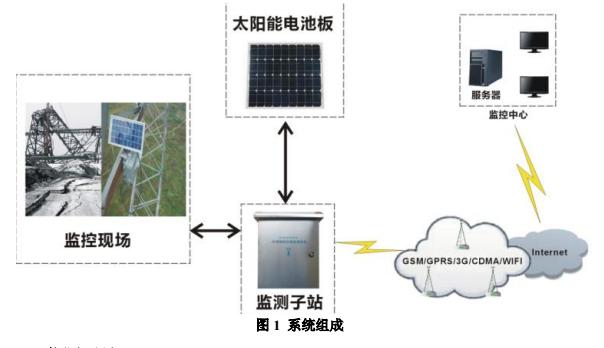

高壓輸電線路桿塔傾斜在線監測系統由若干監測子站、太陽能電池板和服務器組成。如下圖所示：
圖1 系統組成
監測子站內置傾角顯控終端、存儲器、日歷時鐘電路、雙軸傾角傳感器（可外置）、GSM/CDMA/GPRS或3G網絡通信模塊、充電控制電路、蓄電池等，該設備具備以下功能：
（1） 主動按設定周期上傳傾角數據；
（2） 實時響應服務器指令，上傳實時數據和一定范圍內的歷史數據；
（3） 具有失電數據保護功能；
（4） 支持報警及報警閾值設定；
（5） 支持通信參數設定（更改及查詢服務器IP、端口、網址等）；
（6） 支持密碼設定、子站編號設定；
（7） 支持校時及時間查詢。
服務器服務器部署在遠程監控中心，運行監控軟件，通過Internet獲得監測子站數據。監控中心對橫向傾斜、縱向傾斜等狀態參數進行數據存儲、顯示、統計報表并結合桿塔自身設計參數進行分析，完成桿塔傾斜的多參數預警功能。
（1） 具有實時、定時自動接收監控子站采集的監測數據功能；
（2） 具有遠程設置數據采集密度功能；
（3） 具有自動采集時間，并能向監控子站發送對時命令功能；
（4） 具有終端設備工作狀態監測功能；
（5） 具備報警提示功能；多種報警方式，報警信息發送到相關人員上（多可發送到5部）；
（6） 報警提示信息將提供報警測點的準確地理位置、測點名稱以及本次報警的詳細時間，同時在平面圖上測點所在位置變成紅色；
（7） 具有設備管理功能和存儲服務功能；
（8） 對監測的數據進行統計、分析和輸出，根據需要選擇不同的測點、不同的時間段，將數據以各種報表、統計圖、曲線等方式顯示出來；
（9） 具有擴展功能；
（10） 各地市局的監控中心與省公司監控中心采用有線方式組網，省公司監控中心可以直接調用各地市局監控中心監測的數據，了解桿塔運行情況；
（11） 提供對外數據接口，可以與其它MIS系統互聯；
（12） 操作簡單，界面美觀。
