DP3A三位半數顯電壓表、電流表 1.特點
公司簡介
廣州市科誠電氣地處于廣東省番禺區,公司自成立起致力于儀器儀表傳感器及自控系統的研究開發及生產應用,公司主營:接近開關,光電開關,旋轉編碼器,固態繼電器,溫控器,傳感器專用數顯表,電壓電流表,計數器,計米器,計時器,數字調節儀,數字面板表,頻率,轉速表,線速表等,產品及控制設備廣泛用于化工,熱電,石化,制藥,冶金,機械,熱處理,食品,紙類及科研試驗等領域.
中山市科誠電氣公司秉承:科技鑄就,誠信經營,質量為本的經營理念,堅持“客戶第一”的原則為廣大客戶提供優質的服務,以合理的價格和過硬的品質來回報廣大新老客戶對我們支持
展開
產品說明
| DP3A三位半數顯電壓表、電流表 |
1.特點
|
|
·0.8寸紅色大數碼管顯示，清晰直觀
·采樣速度2.5次/秒
·外型尺寸48H×96mm，顯示范圍±1999
|
| |
| 2.型號說明 |
|
輸入信號 AA:交流電流；AV:交流電壓；DA:直流電流；DV:直流電壓； |
| 電流輸出：缺省無，I:4-20mA輸出 |
| 電源：缺省220VAC,E:12-30VAC/DC |
| 缺省尺寸：48H×96×100了5：48H×96W×80L |
| 3位半數字表 |
| |
| *選型示例：測量交流電流表，量程200A配200：互感器，選型為DP3-AA200. |
| 3.規格特征 |
[1]交流數字電壓表 |
| 型號 |
量程 |
分辨力 |
電壓互感器變比PT |
精度 |
zui大允許輸入 |
| DP3A-AV2 |
2V |
1mV |
直接輸入 |
±0.5%F.S±2Digit |
10V |
| DP3A-AV20 |
20V |
10mV |
直接輸入 |
±0.5%F.S±2Digit |
50V |
| DP3A-AV200 |
200V |
100mV |
直接輸入 |
±0.5%F.S±2Digit |
500V |
| DP3A-AV600 |
600V |
1mV |
直接輸入 |
±1%F.S±2Digit |
1000V |
| DP3A-AV10K |
10KV |
10V |
10KV:100V |
±0.5%F.S±2Digit |
100V |
|
| [2]直流數字電壓表 |
| 型號 |
量程 |
分辨力 |
精度 |
zui大允許輸入 |
| DP3A-DV0.2 |
200mV |
100uV |
±0.5%F.S±2Digit |
10V |
| DP3A-DV2 |
2V |
1mV |
±0.5%F.S±2Digit |
50V |
| DP3A-DV20 |
20V |
10mV |
±0.5%F.S±2Digit |
500V |
| DP3A-DV200 |
200V |
100mV |
±0.5%F.S±2Digit |
750V |
|
| [3]交流數字電流表 |
| 型號 |
量程 |
分辨力 |
電流互感CT |
精度 |
zui大允許輸入 |
| DP3A-AA0.2 |
200mA |
10uA |
直接輸入 |
±0.5%F.S±2Digit |
500mA |
| DP3A-AA2 |
2A |
1mA |
直接輸入 |
±0.5%F.S±2Digit |
|
| DP3A-AA20 |
20A |
10mA |
20A: |
±0.5%F.S±2Digit |
1.2F.S |
| DP3A-AA200 |
200A |
100mA |
200A: |
±0.5%F.S±2Digit |
1.2F.S |
| DP3A-AA2000 |
2000A |
1A |
2000A: |
±0.5%F.S±2Digit |
1.2F.S |
|
| [4]交流數字電流表 |
| 型號 |
量程 |
分辨力 |
分流器變比DT |
精度 |
zui大允許輸入 |
| DP3A-DA0.0002 |
200uA |
100nA |
直接輸入 |
±0.5%F.S±2Digit |
10mA |
| DP3A-DA0.002 |
2mA |
1uA |
直接輸入 |
±0.5%F.S±2Digit |
100mA |
| DP3A-DA0.02 |
20mA |
10uA |
直接輸入 |
±0.5%F.S±2Digit |
500mA |
| DP3A-DA0.2 |
200mA |
100uA |
直接輸入 |
±0.5%F.S±2Digit |
1A |
| DP3A-DA2 |
2A |
1mA |
直接輸入 |
±0.5%F.S±2Digit |
|
| DP3A-DA20 |
20A |
10mA |
20A:75mV |
±0.5%F.S±2Digit |
1.5F.S |
| DP3A-DA200 |
200A |
100mA |
200A:75mV |
±0.5%F.S±2Digit |
1.5F.S |
| DP3A-DA2000 |
2000A |
1A |
2000A:75mV |
±0.5%F.S±2Digit |
1.5F.S |
|
| 4.說明 |
1.測量精度測試環境條件為：溫度20±2℃ 相對濕度35-85％.
2.任意量程的交直流電壓、電流表均可按用戶要求供貨.
3.配電流互感器其二次額定電流為，交流電壓互感其其二次額定電壓為100V,直流電流分流器其二次額定電壓為75mV.
4.根據用戶要求儀表與電流互感器、分流器可以配套。 |
| |
| 5.技術參數 |
| zui大顯示 |
1999（AD 顯示有效值） |
| 頻率范圍 |
40-200Hz(僅對交流) |
| 溢出顯示 |
“-1”or“1” |
| 性顯示 |
只顯示“-”僅對直流 |
| 顯示 |
紅色數碼管（14.2mmH） |
| 電源 |
AC 110/220V ±10% 50/60HZ,功耗 ≤5VA |
| 耐壓 |
AC 1500V 1min |
| 緣電阻 |
DC 500V ≥100MΩ |
| 重量 |
約500g |
|

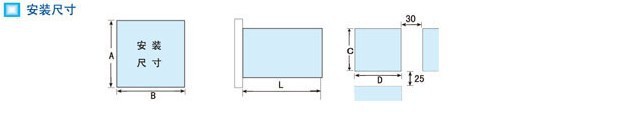

| 6.安裝尺寸 |
|
| 型號 |
A
|
B
|
L
|
C
|
D
|
|
DP3
|
48
|
96
|
100
|
45+0.5
|
91+0.5
|
|
DP3A
|
48
|
96
|
80
|
45+0.5
|
91+0.5
|
|

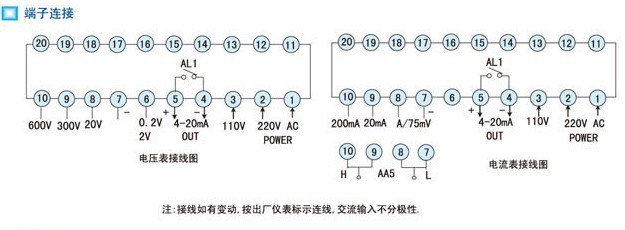

| 7.端子安裝 |
|
| 注：接線如有變動，以出廠儀表接線為準確. |
| 8.注意事項 |
1.使用前，儀表需通電預熱15分鐘.
2.適宜使用環境溫度0～40℃，相對溫度35～85％.
3.本儀表校準時間間隔為一年.
4.盡量避免在塵埃較多及有腐蝕性氣體的地方使用.
5.避免在強感應干擾及其它對儀表產生不良影響的地方使用. |
