產品簡介

常州市瑞明儀表廠是重點測控工程成套單位,主營氣體流量計、液體流量計、電磁流量計、變送器、玻璃轉子流量計，轉子流量計，

公司簡介

常州市瑞明儀表廠是生產玻璃溫度計和工業自動化儀表的專業廠家。本廠年銷售額達2000萬以上，廠房面積達八千多平方米，員工人數186人以上。主要產品有：玻璃棒式溫度計、金屬保護套溫度計、玻璃內標式溫度計、玻璃水銀精密溫度計、雙金屬溫度計、魚缸溫度計、水族溫度計、海水比重計、比重計、寒暑表、濕度計、紙板溫度計、溫度計表芯、室內溫度計、煙包溫度計、電接點溫度計（導電表）、烘箱溫度計、竹節溫度計、壓力式溫度計、壓力表、玻璃轉子流量計、數字顯示儀、熱電阻和熱電偶等上萬個品種。

本廠生產的各種系列產品均按國家標準制作。已有悠久的生產歷史、工藝先進、技術力量雄厚、質量穩定可靠。擁有完善的檢測設備和嚴格的出廠檢驗制度。經過幾十年的不斷發展，產品暢銷國內二十多個省、市、自治區，另外，玻璃溫度計系列產品已經打入國際市場，遠銷北美、歐洲、東南亞，并贏得了國內外客戶的一致好評！

“瑞明儀表”以“質量第一、用戶第一、信譽第一”為宗旨，可以根據用戶提供圖紙或樣品定制特殊規格，竭誠歡迎各界新老客戶來人來電洽淡業務，并能提出寶貴的意見，攜手共進，共創美好的明天！鋼絲繩,鍍鋅鋼絲繩,噴霧干燥機,led顯示屏,電力金具,銑刀,鋸片銑刀,V-cut刀,油缸,液壓缸,缸筒,彩鋼板,復合地板,強化地板,強化復合地板,上海保潔公司,閔行保潔公司,非標刀具,硬質合金銑刀

展開

產品說明

常州市瑞明儀表廠是重點測控工程成套單位,主營氣體流量計、液體流量計、電磁流量計、變送器、玻璃轉子流量計，轉子流量計，浮子流量計，玻璃管轉子流量計，玻璃管浮子流量計，調節閥等相關系列產品,公司擁有一批長期從事自動化控制研究的設計、研制、安裝調試的專業高科技人才，為各行各業提供了滿意的成套系統。
：劉國貴；：
地址: 江蘇省常州市新北區魏村鎮工業園區流量計生產廠家提示:供貨周期為:3個工作日.同行價格底,歡迎前來洽談與合作!-LZB()B/LZJ系列 不銹鋼玻璃轉子流量計 廣泛應用于化工、石油、輕工、醫藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體(液體或氣體)的流量。
GD -LZB/( )F/LZJ-( )F系列 耐腐型玻璃轉子流量計 有較強的耐腐性能，可檢測酸（氫氟酸除外）、堿、氧化劑和其它腐蝕性的氣體或液體的流量，適用于化工、制藥、造紙、污水處理等行業。外形及安裝尺寸

原理與結構
不銹鋼玻璃轉子流量計主要由一根自下而上擴大的錐形玻管和一只隨流體流量大小上下移動的不銹鋼浮子組成（圖3）。流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A使浮子上升，當升力S與浮力A之和等于浮子自身重力G時，浮子處于平衡，穩定在某一高度位置上，錐管上的刻度指示流體的流量值。
流量計中浮子讀數位置按圖2所示:

GD -LZB/LZB-( )F 流量計的錐管為光滑內壁管(見圖4)，通徑DN15以上的流量計，浮子通過導桿上下移動，保持穩定；GD -LZJ/LZJ-( )F流量計錐管內壁有三條導向凸筋，使浮子保持穩定(見圖4)。通徑DN10以下的流量計采用軟管連接，配有針形流量調節閥；通徑DN15以上流量計采用法蘭連接。

接觸測量流體的零部件材質

型號規格及技術參數

全不銹鋼型
法蘭、浮子、導桿、支承板及螺栓等均為不銹鋼304（1Cr18Ni9Ti),型號為GD -LZB-( )B。
接液材質如需選用316，則型號為GD -LZB-( )Bo，需定做。
如需不銹鋼內襯PTFE，則型號為GD -LZB-( )BF(或BoF),需定做。
全四氟型
基座、浮子、針閥采用聚四氟乙烯（PTTFE)。支承板、螺絲等采用不銹鋼

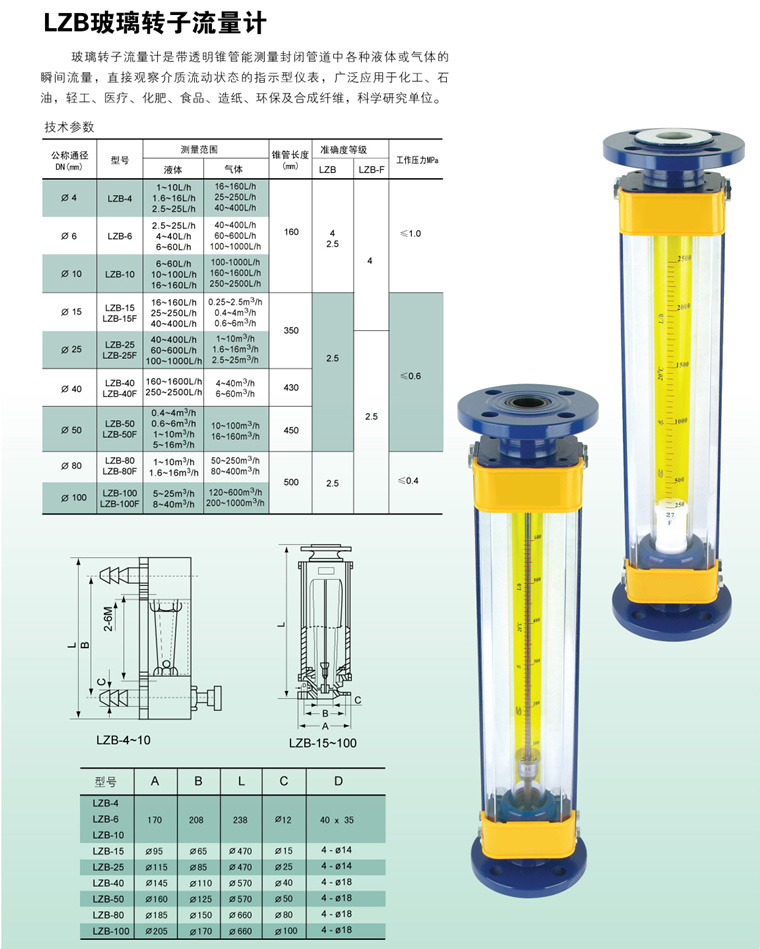

LZB玻璃轉子流量計

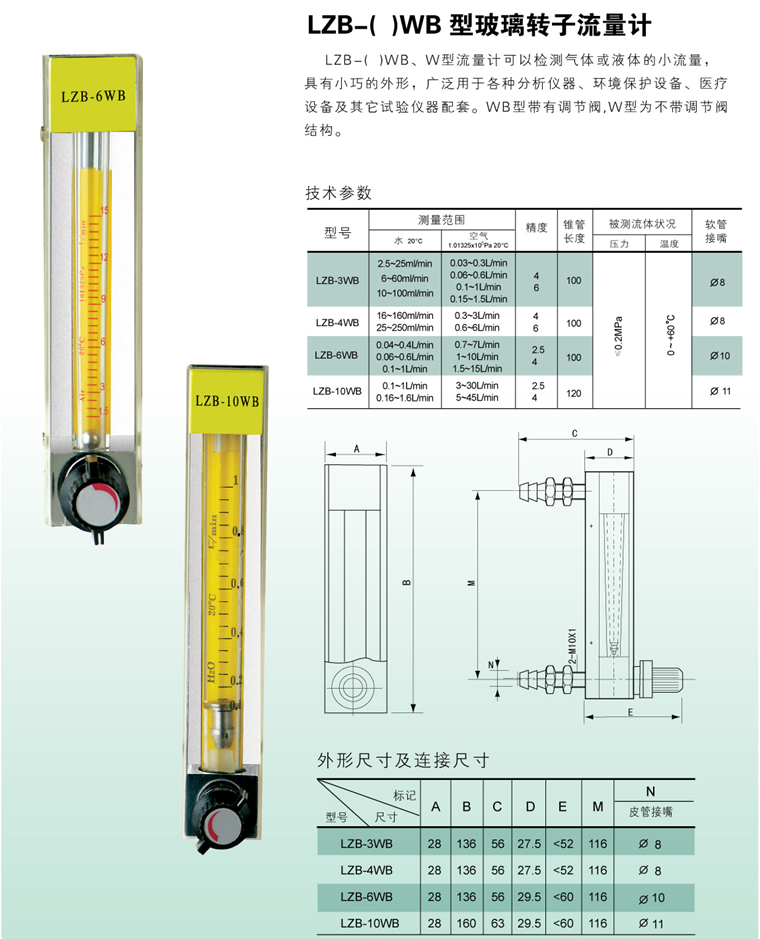

LZB-（）WB型玻璃轉子流量計

普通玻璃轉子流量計
LZB/LZJ系列玻璃轉子流量計
型號：LZB/LZJ

詳細資料

LZB/LZJ系列玻璃轉子流量計

LZB/LZJ普通型、LZB/LZJ-( )F耐腐型玻璃轉子流量計

DN4～10

DN15～100

結構示意圖

LZB/LZJ DN45～10

LZB/LZJ DN15～100

技術參數

公稱通經 DN (mm)	型號	范圍度	測量范圍		錐管長度 (mm)	度等級		允許被測流體狀況
			水，20℃			LZB/LZJ	LZB-( )F LZJ-( )F	溫度(℃)	壓力(MPa)
4	LZB-4 LZB-4F	10:1	1～10L/h 1.6～16l/h 2.5～25L/h	16～160l/h 25～250L/h 40～400L/h	100	2.5	2.5;4	-20～+120	≤1
6	LZJ-6 LZJ-6F		2.5～25L/h 4～40L/h 6～60L/h	40～400L/h 60～600L/h 100～1000L/h		2.5	2.5;4
10	LZJ-10 LZJ-10F		6～60L/h 10～100L/h 16～160L/h	100～1000L/h 160～1600L/h 250～2500L/h	160
15	LZB-15 LZB-15F		16～160L/h 25～250L/h 40～400L/h	0.25～2.5/h 0.4～4/h 0.6～6/h	350		2.5		≤0.6
25	LZB-25 LZB-25F		40～400L/h 60 ～600L/h 100～1000L/h	1～10/h 1.6～16/h 2.5～25/h		1.5
40	LZB-40 LZB-40F		160～1600L/h 250～2500L/h	4～40/h 6～60/h	430
50	LZB-50 LZB-50F		0.4～4/h 0.6～6/h	10～100/h 16～160/h	450
80	LZB-80 LZB-80F	10:1 5:1	1～10/h 1.6～16/h 5～25/h	50～250/h 80～400/h	500				≤0.4
100	LZB-100 LZB-100F	5:1	5～25/h 8～40/h 12～60/h	120～600/h 200～1000/h
注：液體流量的zui大測量范圍，可安用戶需要，擴大到90/h。

安裝尺寸

（mm）

公稱通徑 DN	型號	尺寸							連接方式
公稱通徑 DN	型號	A	B	C	D	E	M	N	連接方式
4	LZB-4	36	171	119	43.5		145	Ø14	軟管
6	LZB-6	36	171	119			145	Ø14
10	LZB-10	43	244	178			208	Ø16.5
15	LZB-15	Ø95	470	Ø65	Ø15	4-Ø14	_______	_______	法蘭
25	LZB-25	Ø115	470	Ø85	Ø25	4-Ø14
40	LZB-40	Ø145	570	Ø110	Ø40	4-Ø18
50	LZB-50	Ø160	570	Ø125	Ø50
80	LZB-80	Ø185	660	Ø150	Ø80
100	LZB-100	Ø205	660	Ø170	Ø100
