產品簡介

一、渦輪流量計用途：HH－ LWGY渦輪流量傳感器與顯示儀表配套組成渦輪流量計。渦輪流量傳感器具有精度高，重復性好，壽命長操作

公司簡介

江蘇恒輝儀表有限公司坐落于碧荷飄香、風景秀逸、人杰地靈的江蘇水鄉---金湖。

在國內電力、化工、煤炭、水泥和鋼鐵等行業中的多項工程提供成套服務，其產品有：各種型號的熱電偶，熱電阻，智能壓力變送器、智能數顯表、電磁流量計、旋進旋渦氣體流量計、渦街流量計和超聲波流量計等相關產品。

展開

產品說明

一、渦輪流量計用途：
HH－ LWGY渦輪流量傳感器與顯示儀表配套組成渦輪流量計。渦輪流量傳感器具有精度高，重復性好，壽命長操作簡單等特點。可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。
二、渦輪流量計特點：
★ 壓力損失小。
★ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
★ 采用的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。
★ 儀表系數可由按鍵在線設置，并可顯示在液晶屏上，液晶屏直觀清晰，可靠性高。
★ 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
三、渦輪流量計主要技術參數:
★ 流量計規格，基本參數和性能指標(見表二)
★ 準確度：0.5級、1.0級；
★ 使用條件：
1、環境溫度-20℃～50℃;
3、被測介質溫度：-20℃～120℃;
4、大氣壓力：86Kpa～106Kpa;
5、防爆等級：ibⅡBT4.
★ 信號傳輸距離：傳感器至顯示器的距離可達1000m。
四、渦輪流量計電氣特性：
1、顯示方式：
　　 (1)LWGY 遠傳顯示：脈沖輸出(配顯示儀表)；
　　 (2)LWY 現場顯示：液晶顯示累積流量，單位(m³)
液晶顯示瞬時流量，單位(m³/h)
　　 (3)LWGB 渦輪流量變送器：(配顯示儀表)。
2、輸出功能：
　　 (1)LWGY 脈沖輸出，p-p值由供電電源確定；
　　 (2)LWY 可帶脈沖輸出或4~20mA兩線制電流輸出；
　　 (3)LWGB 4~20mA兩線制電流輸出。
3、供電電源：
　　 (1)LWGY：DC5~24V；
　　 (2)LWY：3V鋰電池安裝于儀表內部可連續使用3~5年；
　　 (3)LWGB：DC24V。

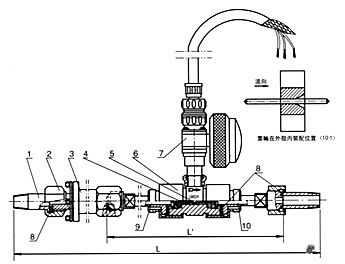

五、儀表結構及安裝方式：見(表二)、(圖三)
740)this.width=740" border=undefined>
740)this.width=740" border=undefined>
1、儀表安裝采用法蘭連接、螺紋連接及夾裝式；
2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6DS，下游直管段應≥5DS(DS為被測管道實測內徑)。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；

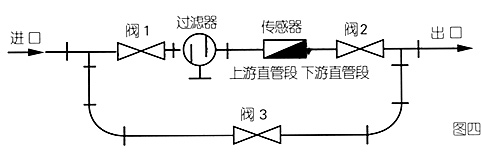

4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道(如圖四)；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書”。
六、型號及規格說明：
LW X X- XXX XX
LW 表示渦輪流量傳感器；
X X：GY表示遠傳顯示型；
Y表示現場顯示型；
GB表示變送器；
XXX：表示渦輪流量傳感器口徑；
XX：B表示防爆型；E表示夾裝式；
　　如：LWGY-50-BE：表示口徑為50mm, 防爆、夾裝式渦輪流量傳感器；
LWGB-50：表示口徑為50mm,渦輪流量變送器。

產品型號	公稱通徑 (mm)	流量范圍 (m³/h)	zui大工作壓力(MPa)	安裝形式	度	前置放大器電源 (V)
LWGY—4 LWGY—4-B	4	0.04～0.25	6.3	螺紋	0.5 1	+(或-)12V
LWGY—6 LWGY—6-B	6	0.1～0.6	6.3	螺紋	0.5 1	+(或-)12V
LWGY—10 LWGY—10-B	10	0.2～1.2	6.3	螺紋	0.5 1	+(或-)12V
LWGY—15 LWGY—15-B	15	0.6～6	6.3	螺紋	0.5 1	+(或-)12V
LWGY—20 LWGY—20-B	20	0.7～7	6.3	螺紋	0.5 1	+(或-)12V
LWGY—25 LWGY—25-B LWGY—25BE	25	1～10	6.3 25	螺紋夾裝	0.5 1	+(或-)12V
LWGY—32BE	32	1.5～15	25	夾裝	0.5/1	+(或-)12V
LWGY—40 LWGY—40-B LWGY—40BE	40	2～20	6.3 25	螺紋夾裝	0.5 1	+(或-)12V
LWGY—50 LWGY—50-B LWGY—50BE	50	4～40	1.6 25	法蘭夾裝	0.5 1	+(或-)12V
LWGY—65BE	65	7～70	25	夾裝	0.5/1	+(或-)12V
LWGY—80 LWGY—80-B LWGY—80BE	80	10～100	1.6 25	法蘭夾裝	0.5 1	+(或-)12V
LWGY—100 LWGY—100-B LWGY—100BE	100	20～200	1.6 25	法蘭夾裝	0.5 1	+(或-)12V
LWGY—125BE	125	25～250	25	夾裝	0.5/1	+(或-)12V
LWGY—150 LWGY—150-B LWGY—150BE	150	30～300	1.6 25	法蘭夾裝	0.5 1	+(或-)12V
LWGY—200 LWGY—200-B LWGY-200BE	200	80～800	1.6 25	法蘭夾裝	0.5 1	+(或-)12V

注：-B為防爆型，DN200需定做。

型號	公稱通徑	始動流量	流量范圍	工作壓力	安裝	L	G	D	d	孔數
規格	DNmm	m³/h	m³/h	MPa	方式	mm	G	mm	mm	個
LWQ—40	40	1.8	3 - 50		螺紋	140	G2
LWQ—50	50	2.5	5 - 100	1.6	法蘭	200		Φ125	Φ18	4
LWQ—80	80	6	10 - 240	2.5	法蘭	200		Φ160	Φ18	8
LWQ—100	100	8	12 - 360	4	法蘭	220		Φ180	Φ18	8
LWQ—150	150	15	35 - 1000	20	法蘭	300		Φ240	Φ22	8
LWQ—200	200	35	60 - 1500		法蘭	300		Φ295	Φ22	8
LWQ—250	250	40	75 - 3500		法蘭	400		Φ355	Φ26	12
