設定應在恒溫槽內進行,溫包應全部浸入槽內介質,升溫、降溫速度不能大于0.5℃/分鐘。
1、不可調切換差的控制器設定值調整步驟,舉例說明如下:

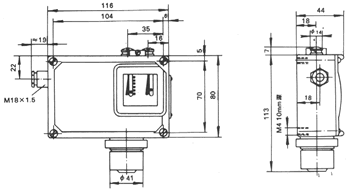

[例1]:選用訂貨號為0891200的控制器,要求將溫度上升至25℃(上切換值)發出觸點信號,具體步驟參見1.1~1.5(如圖一所示):
1.1 松開鎖緊器,將產品溫包浸入恒溫槽內。
1.2 打開蓋板,將電纜穿過電纜接口接入端子板中,電纜另一頭接上萬用表。
1.3 將溫度加至25℃,此值可從標準溫度計中讀出。
1.4 順時針旋動設定值調節螺桿,使設定值由大變小,直至開關觸點在25℃處切換。
1.5 旋緊鎖緊器,調節恒溫槽內的溫度,使溫度在25℃上下來回變化,檢驗溫度上升時,觸點的切換值是否是25℃,此值即為要設定的上切換值。其對應的下切換值應是25℃減去切換差1.5℃(左右),即為23.5℃(左右)。
[例2]:選用訂貨號為0891300的控制器,要求將溫度下降至50℃(下切換值)發出觸點信號,其具體步驟參見1.6~1.10:
1.6 同1.1。
1.7 同1.2。
1.8 將溫度加至50℃,此值可從標準溫度計中讀出。
1.9 逆時針旋動設定值調節螺桿,使設定值由小變大,直至開關觸點在50℃時切換。
1.10 旋緊鎖緊器,調節恒溫槽內的溫度,使溫度在50℃上下來回變化,檢驗溫度下降時觸點的切換值是否是50℃,此值即為要設定的下切換值。其對應的上切換值應是50℃加上切換差1.7℃(左右),即為51.7℃(左右)。
2、可調切換差的控制器設定值調整步驟,舉例說明如下:
[例3]:選用訂貨號為0890200的控制器,要求將溫度上升至30℃發出觸點信號,溫度下降至25℃時觸點返回(如圖二所示):
2.1 同1.1。
2.2 同1.2
2.3 將溫度加至25℃,此值可從標準溫度計中讀出。
2.4 先調下切換值,逆時針旋動設定值調節螺桿,直至開關觸點在30℃處切換。
2.5 再逆時針旋動切換差調節螺桿,使切換差從zui小開始增大,直至溫度上升至30℃觸點動作。
2.6 旋緊鎖緊器,調節溫度值在大于25~30℃范圍內來回變化,檢驗溫度上升時,觸點的切換值是否是30℃,此值即為要設定的上切換值,檢驗溫度下降時,觸點的切換值是否是25℃,此值即為要設定的下切換值。
