產品簡介

YPK-03-C船用膜片壓力控制器適用于電動機位式控制線路或信號報警線路，以便使水、油、氣體及蒸汽壓力保持給定值，具有調整動作壓力值方便之優點

公司簡介

金湖宏程自動化儀表有限公司座落在美麗富饒的高郵湖畔，有“天下第一荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。主要從事js/product.asp?bigclass=流量儀表系列">流量計、js/product.asp?bigclass=物位儀表系列">液位計、js/product.asp?bigclass=變送器系列">變送器、js/product.asp?bigclass=壓力儀表系列">壓力表、js/product.asp?bigclass=溫度儀表系列">溫度計、js/product.asp?bigclass=溫度儀表系列">熱電偶、js/product.asp?bigclass=溫度儀表系列">熱電阻、js/product.asp?bigclass=二位式控制器系列">控制器等系列產品的研發、生產、銷售、服務工作。

熱銷產品：js/index.asp">金屬轉子流量計,js/index.asp">磁翻板液位計,js/index.asp">雙色石英管液位計,js/index.asp">壓力校驗儀,js/product.asp?bigclass=二位式控制器系列">壓力控制器。

展開

產品說明

YWK-50-C壓力控制器的詳細資料：


◇ YWK-50-C主要技術性能：環境溫度：-25～55℃ 外殼防護等級：YWK-50-C IP44 抗振性能：YWK-50-C 2～25Hz 1.6mm 25～100Hz 40m/s²	觸點容量：AC380V 3A（阻性） DC220V 2.（阻性）重復性誤差：見規格表機械壽命：10⁵次

◇ YWK-50-C規格：

● 切換差可調

序號	設定值調節范圍 MPa	切換差調節范圍 MPa	設定值誤差 MPa	重復性誤差 MPa	備注
1	-0.1……0	0.0065……0.026	±0.004	0.002	同序號6-11備注欄
2	0……0.1	0.006……0.028	±0.004	0.002	被控介質對黃銅、錫青銅、鉛錫焊料無腐蝕作用
3	0……0.2	0.01……0.08	±0.008	0.004
4	0……0.3	0.025……0.1	±0.012	0.006
5	0……0.5	0.03……0.1	±0.02	0.01
6	0……0.8	0.07……0.25	±0.032	0.016	被控介質對黃銅1Cr18Ni 9Ti不銹鋼鉛錫焊料無腐蝕作用
7	0……1	0.07……0.25	±0.04	0.02
8	0……1.5	0.1……0.28	±0.06	0.03
9	0……2	0.12……0.3	±0.08	0.04
10	0……3	0.15……0.5	±0.12	0.06
11	0……4	0.25……0.6	±0.16	0.08

◇ YWK-50-C設定值的調整：

    壓力控制器的設定值調整步驟，舉例說明如下：
    [例]：選用0～0.8MPa規格的壓力控制器，要求控制氣體壓縮機的輸出壓力保持在0.5～0.6MPa之間，具體操作步驟如下：
     ● 將控制器的開關接線端子接入壓縮機電機的電源控制回路中（接1.3端子則降壓接通，升壓斷開）。將被控氣體導入控制器波紋管室。
     ● 旋動設定值調節桿，使指針指示在標度尺刻度0.5MPa上，此值即為下切換值。
     ● 接通電源，使壓縮機工作，氣體壓力上升。反復調整切換差旋鈕，使壓力上升到0.6MPa（上切換值）時控制器開關切換。

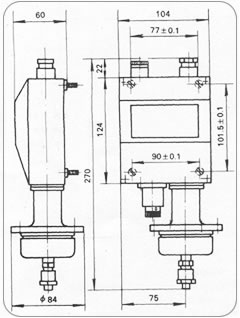

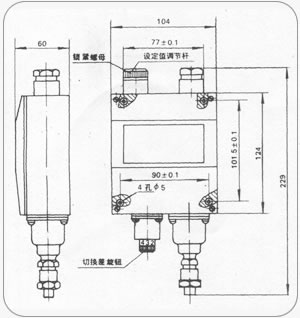

◇ YWK-50-C外形及安裝尺寸：
序號1、2規格的壓力控制器	序號3～11規格的壓力控制器

◇ YWK-50-C安裝：

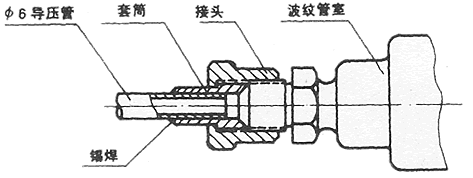

● 打開表蓋，將控制器垂直安裝在儀表板上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。 ● 取下鎖緊螺母旋動調節桿，使指針指在所需控制的壓力設定值上，擰緊鎖緊螺母。 ● 旋動切換差旋鈕，以獲取需要的切換差。 ● 旋下接頭將直徑為6毫米的金屬導壓管的一斷錫焊在套筒上，然后旋緊接頭使連接管密封，被控介質由金屬導壓管進入波紋管室，如下圖所示。
YWK-50-C型壓力控制器導壓管連接圖
● 復查安裝是否妥切，裝好表蓋，接通電源。根據控制器使用情況，應作定期校對。
	單刀雙擲微動開關作用過程：接線端1-3：壓力下降至下切換值時接通。接線端1-2：壓力下降至下切換值時端開。電纜：φ12船用或φ7.5三芯。

◇ YWK-50-C注意事項：

     ● 控制器指針指示值為下切換值，設定值調節范圍即下切換值調節范圍。
     ● 切換差旋鈕上數字僅表示切換差值的大小程度而非實際值，實際值應從標準表讀取。
     ● 被控介質壓力不超過某一給定壓力值時，指針應調整在比給定值低一個切換差值（即下切換
       值）的位置上，調整完畢后，不準再旋動切換差旋鈕。
     ● 規格表中給的切換差調節范圍是指保證提供的zui小調節范圍，實際范圍為可比表列略寬。
