產品簡介

壓力控制器采用膜片式傳感器。可用于空氣等中性氣體和水，液壓油，潤滑油、輕燃油等液體介質。控制器的設定值可調，調節范圍0……2.5 Mpa。

公司簡介

金湖宏程自動化儀表有限公司座落在美麗富饒的高郵湖畔，有“天下第一荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。主要從事js/product.asp?bigclass=流量儀表系列">流量計、js/product.asp?bigclass=物位儀表系列">液位計、js/product.asp?bigclass=變送器系列">變送器、js/product.asp?bigclass=壓力儀表系列">壓力表、js/product.asp?bigclass=溫度儀表系列">溫度計、js/product.asp?bigclass=溫度儀表系列">熱電偶、js/product.asp?bigclass=溫度儀表系列">熱電阻、js/product.asp?bigclass=二位式控制器系列">控制器等系列產品的研發、生產、銷售、服務工作。

熱銷產品：js/index.asp">金屬轉子流量計,js/index.asp">磁翻板液位計,js/index.asp">雙色石英管液位計,js/index.asp">壓力校驗儀,js/product.asp?bigclass=二位式控制器系列">壓力控制器。

展開

產品說明

D500/6DD差壓控制器的詳細資料：


◇ D500/6DD主要技術性能：工作粘度：＜1×10^-3m²/s 開關元件：微動開關1-3組外殼防護等級：IP65 環境溫度：-10～55℃ 介質溫度：-10～90℃	抗振性能：10m/s² 重復性誤差：≤2% 觸點容量：Vmax=380VAC Imax=6A（阻性） Pmax=600VA

◇ D500/6DD規格：

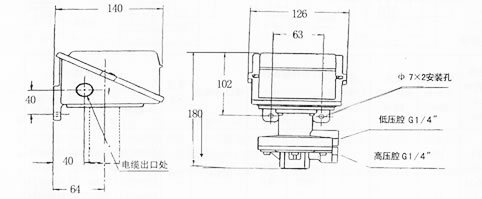

設定值調節范圍 Mpa （Kpa）	切換差不大于 Kpa	zui大允許壓力 Mpa	開關切換次數次／分	壓力傳感器材料		接口內螺紋	重量 kg	外形尺寸
				外殼	膜片			一設定	二設定	三設定
（2……20） 0.02……0.1 0.03……0.25 0.07…….7	1.8 6 7 12	1.5	10	ZL104 鑄鋁	丁腈橡膠膜片	G1/4"	2.0	53000711 53000712 53000713 53000714	53000721 53000722 53000723 53000724	53000731 53000732 53000733 53000734

   ● 在實際工作中，即使短暫的壓力峰值也不能超過此值。
   ● 為使控制器能取得效果，用戶在使用前應模擬實際工況進行調試。
   ● 選用控制器，使預定的設定值位于控制器設定值調節范圍的中間部分。一般為調節憤怒為的20%-80%。
   注：需二組及二組以上設定值控制，請在合同上注明。

◇ D500/6DD設定值的調整：

    [例]：選用設定值調節范圍為0.02～0.1Mpa的控制器，要求一組微動開關當壓力下降至0.05Mpa（下切換值）發出觸點信號，另一組微動開關當壓力上升至0.09Mpa（上切換值）發出觸點信號，即采用二組微動開關設定控制值，其操作步驟如下：
    1. 用扳手夾持傳感器的平面部分，將壓力校驗器的壓力源螺紋接頭旋入控制器高壓腔內。
    2. 打開罩殼，將電纜穿過電纜接口接入端子板中，電纜另一頭接上二組指示燈。
    3. 將壓力加至0.05Mpa，此值可從標準壓力計中讀出。然后逆時針旋轉設定值調節螺釘1(調節螺釘1、2先后順序任意選擇)，使設定值由大變小，直至開關觸點在0.05Mpa處切換。再將壓力加至0.09Mpa，同樣此值可從標準壓力計中讀出。再順時針旋轉設定值調節螺釘2，使設定值由小變大，直至開關觸點在0.09Mp處切換。
    應注意：第二個設定值的設定將對一個已設定好的設定值略有影響(特別當二個設定值相差較大時)故應再次重復對一個設定值作微調，使其設定在預期的設定值上。
    4. 調節壓力校驗器的壓力，使壓力在0-0.1Mpa范圍內來回變化，檢驗壓力下降時，一組觸點的切換值是否為0.05Mpa和壓力上升時另一組觸點的切換值是否為0.09Mpa。
    注：如采用三組微動開關，分別設定三個不同的控制值，則其中zui高設定值應選用3號微動開關(中間一組微動開關)，其操作步驟同上。
