產品簡介

大傾角皮帶機廠家大傾角皮帶機價格優惠，大傾角皮帶機型號齊全，歡迎來電咨詢訂購魏經理：159-373-19886DJ大傾角擋邊皮帶輸送機

公司簡介

新鄉市特昌振動機械有限公司()位于新鄉市北環寺莊頂工業園區，緊鄰京廣鐵路、107國道，地理位置優越，交通便利。是一家集設計、研發、生產制造的優秀企業，主要產品有LS螺旋輸送機,GX管式螺旋輸送機，LSY水泥螺旋輸送機，倉壁振動器、電機振動給料機、電磁振動給料機、剛性葉輪給料機、振動給料斗、TD斗式提升機、TH鏈條斗式提升機、NE板鏈斗式提升機、埋刮板輸送機、圓盤給料機、礦用振動篩、直線振動篩、旋振篩、脫水篩、振動磨機、振動電機、混合機、礦山配件等九大項上百種產品供您選型，也可根據用戶要求設計制造各種礦用機械產品。
我公司擁有專業的技術人員、高級工程師和銷售售后服務人員，組成了一支具有高素質、積極創新的團隊。先進的生產加工設備及先進的生產工藝，和完善的檢測手段，技術質量水平居同行業領先地位。我們始終堅持以“科技領先、卓越品質、誠信經營、完善服務”為企業宗旨。堅持質量第一、誠信第一，用戶至上。魏經理：159-373-19886

展開

產品說明

大傾角皮帶機廠家大傾角皮帶機價格優惠，大傾角皮帶機型號齊全，歡迎來電咨詢訂購

魏經理：

DJ大傾角擋邊皮帶輸送機概述：

該系列產品主要用于散裝物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶。輸送傾角為0-90°（70°以下），其特點為：用一臺設備在狹小的空間可完成水平傾斜輸送，具有通用帶式輸送機水平或小傾角輸送可靠性高、節能和斗式提升機提升物料可靠經濟的優點。本系列產品廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃—＋40℃范圍內輸送堆積密度為0.5—2.5t／m3的各種散裝物料，對于輸送有特殊要求的物料，如耐高溫或具有酸、堿性、油類物質、有機溶劑等成分的物料，須在訂貨時提出，采用相應材料的特殊擋邊輸送帶。

DJ大傾角擋邊皮帶輸送機技術參數：

帶寬B（mm）		300		400		500		650		800
擋邊高（mm）		40	60	60	80	80	120	120	160	120	160		200	240
部分輸送傾角輸送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	35	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	頭輪中心高H2/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾輪中心高H2/h（MM）	335		330-490		600		600		600-800
	中間段帶面高H2/h（MM）	450		500-700		760-800		800-850		800-1115
	中間段地腳寬B2/h（MM）	480		580		870		1020		1220
帶寬B（mm）		1000				1200				1400
擋邊高（mm）		120	160	200	240	160	200	240	300	160	200	240	300	400
部分輸送傾角輸送量Q3/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	頭輪中心高H2/h（MM）	1400-2000						1600-2000
	尾輪中心高H2/h（MM）	600-800				800-1000				800-1200
	中間段帶面高H2/h（MM）	800-1200				1050-1500				1050-1700
	中間段地腳寬B2/h（MM）	1440				1690				1890

本表中輸送量按zui小橫隔間板間距計算，帶速增減，輸送量成倍增減，其他物料可參見表確定。

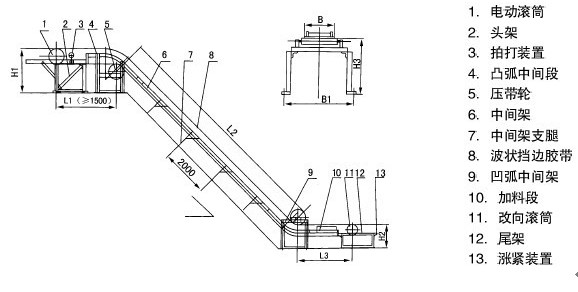

DJ大傾角擋邊皮帶輸送機外形圖

DJ大傾角擋邊皮帶輸送機選型

根據輸送物料特性、傾角及輸送量的大小，參照技術參數表，確定輸送機的帶寬，擋邊高及帶速大小。其中：

（1）擋邊輸送帶分常溫（-20～50℃）、耐熱（120℃以下），耐高溫（180℃以下）及耐酸耐堿耐油等幾種；

（2）輸送大塊物料時，擋邊應選用偏高的；也可不增大帶寬和擋邊，用提高帶速（1.25m／s、1.6m／s、2m／s）的辦法提高輸送量；

（3）輸送高度zui大70m，zui大粒度應小于擋邊高30-40mm.

（4）上托輥間距一般為1.2m，下托輥間距一般為1.2m，傾角大于60°時為2.4m，防跑偏擋輥間距為3-6m.L3標準為2200，zui小1500.

使用說明

1、本表僅適于初步簡易選型，終選型結果應按計算結果確定。

　　2、本表中數據按膠帶線速度V＝1m／s，橫隔板間距ts＝0.25m，物為容量γ＝1t／m3，提升高度H＝10m為假定條件計算，如條件不同應適當換算。

　　3、選型舉例：

　　已知：輸送物料為煤，容量γ＝0.8t／m3，物料粒度A《40mm，輸送傾角β＝45°，輸送量Q＝85t／h，輸送高度15m，求所需帶寬和帶速以及電機功率。先求得膠帶機輸送量應為85t／h÷0.5t／m3，＝106.25m3／h，然后在表中45°傾角列中查到B＝800，H＝160的輸送量96.6m3／h為接近，再將線速度改為1.25m／s，則膠帶輸送量成為96.6m3／h×1.25＝120.75m3／h，即可滿足使用要求。相應所需功率為4.59Kw×15m÷10m×1.25＝8.6kw.

　　4、橫隔板形式根據輸送機傾角大小選定。

18°＜β≤40°T型，40°＜β≤60°C型，60°＜β≤90°TC型
