價格：電議
所在地：河南 鄭州市

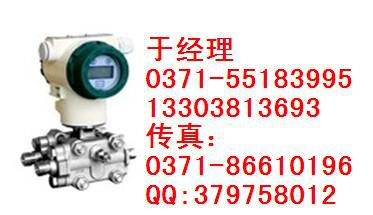

型號：FB3351DR 微差壓變送器 福光百特
更新時間：2021-10-18
瀏覽次數：3968
公司地址：鄭州市陽光新干線10號樓
于真(女士) 銷售經理
|
※ 精度高;
|
※ 穩定性好;
|
|
※ 智能HART現場總線協議；
|
※ 小型、重量輕、堅固抗振；
|
|
※ 量程、零點外部連續可調；
|
※ 阻尼可調；
|
|
※ 單向過載保護特性好；
|
※ 無機械可動部件，維修工作量少；
|
|
※ 全系列統一結構，零部件互換性強；
|
※ 防爆結構，全天候使用；
|
|
※ 接觸介質的膜片材料可選擇；膜片可選316L、TAN、HAS-C、MONEL等耐腐蝕材料；
|
|
|
※技術指標
|
||
|
● 使用對象
|
液體、氣體或蒸汽
|
|
|
● 測量范圍
|
表壓
|
0～0.13 kPa至0～41370 kPa
|
|
差壓
|
0～0.125 kPa至0～6890 kPa
|
|
|
壓
|
0～6.8 kPa至0～6890 kPa
|
|
|
負壓
|
-0.2～0 kPa至-100～41370 kPa
|
|
|
● 輸 出
|
4～20mADC，智能HART現場總線協議信號輸出
|
|
|
● 電 源
|
12～45VDC，一般工作電源為24VDC
|
|
|
● 正、負遷移
|
不管輸出如何，正負遷移后，其量程上、下限不得超過量程的限
zui大遷移量：為zui小調校量程的500%
zui大負遷移量：為zui小調校量程的600%
|
|
● 溫度范圍
|
常規變送器工作溫度-25℃～+70℃;帶現場指示表-15℃～+70℃
儲藏溫度：-40℃～+100℃
放大器工作溫度范圍（環境溫度）：-29℃～+93℃(LT型為:-30℃～+70℃)
灌充硅油測量元件的工作溫度（LT型的介質溫度）：-40℃～+149℃
遠傳式變送器灌充高溫硅油時：-15～+315℃，普通硅油：-40～+149℃
|
|
● 濕度范圍
|
相對濕度為1～
|
|
● 傳感器容積變化量
|
小于0.16cm3
|
|
● 指示表
|
（現場）數顯式
|
|
● 防爆類型
|
隔爆型ExdⅡCT6; 本安型ExiaⅡCT6
|
|
● 量程和零點
|
外部連續可調
|
|
● 超壓限
|
量程為6MPa以下的施加：0（壓力）～14MPa；
量程為20MPa的施加：0（壓力）～32MPa；
量程為42MPa的施加：0（壓力）～52MPa；
變送器無損壞，法蘭可承60Mpa
|
|
● 阻 尼
|
在0.2～16秒之間連續可調
|
|
● 啟動時間
|
2秒，不需預熱
|
|
● 振動影響
|
在任意軸向上，頻率為200Hz，引起的誤差小于zui大量程的±0.05%，量程代號2（微差壓）為±0.25%
|
|
● 電源影響
|
小于輸出量程的0.005%/V
|
|
● 負載影響
|
電源穩定時，無負載影響
|
|
● 安裝位置影響
|
zui大可產生0.24kPa的零點誤差，但可校正，對量程無影響
|
|
● 精 度
|
見下表
|
|
型號和名稱
|
測量范圍
|
精度
|
穩定性
|
|
3351DP
低中高差壓變送器
|
0－1.24 kPa～186.45kPa
（量程代號3、4、5）
|
±0.2％
|
＜0.1％FS/年
|
|
3351DP
大差壓變送器
|
0－117.21 kPa～6890kPa
（量程代號6、7、8）
|
±0.25％
|
＜0.1％FS/年
|
|
3351HP
高靜壓差壓變送器
|
0－6.22 kPa～2070kPa
（量程代號4、5、6、7）
|
±0.25％
|
＜0.1％FS/年
|
|
3351GP
壓力變送器
|
0－1.24 kPa～41370kPa
（量程代號3～0）
|
±0.25％
|
＜0.1％FS/年
|
|
3351GP/DP
遠傳差壓壓力變送器
|
0－6.22 kPa～6890kPa
（量程代號4、5、6、7、8）
|
±0.5％
|
＜0.25％FS/年
|
|
3351AP
壓力變送器
|
0－6.77 kPa～6890kPa
（量程代號4、5、6、7、8）
|
±0.25％
|
＜0.1％FS/年
|
|
3351DR
微差壓變送器
|
0－0.12 kPa～1.49kPa
（量程代號2）
|
±0.5％
|
＜0.25％FS/年
|
|
● 溫度影響
在zui大量程時，
每28℃變化量
|
量程代號
或名稱
|
度等級
|
||
|
0.2級
|
0.25級
|
0.5級
|
||
|
2
|
/
|
/
|
≤±0.54%/
|
|
|
3
|
≤±0.20%
|
≤±0.30%
|
≤±0.45%
|
|
|
4、5、6、7、8
|
≤±0.20%
|
≤±0.20%
|
≤±0.30%
|
|
|
遠傳、液位
|
/
|
/
|
≤±0.60%
|
|
|
● 靜壓影響
（在zui大量程下）
|
量程代號
或名稱
|
度等級
|
||
|
0.2級
|
0.25級
|
0.5級
|
||
|
2
|
/
|
/
|
≤±1%
|
|
|
3
|
≤±0.2%
|
≤±0.5%
|
≤±0.6%
|
|
|
4、5、6、7、8
|
≤±0.20%
|
≤±0.30%
|
≤±0.6%
|
|
|
4、5、6、7(高靜壓)
|
/
|
≤±2%
|
≤±2.5%
|
|
|
※性能指標
|
||||
|
● 結構材料
|
隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾合金、鉭。
O型圈（介質接觸處）：氟橡膠。
法蘭：316不銹鋼。
灌充液：硅油或惰性油。
電氣殼體：聚氨酯烤漆低銅鑄鋁合金。
|
|||
|
● 引壓連接件
|
在壓力容室上的連接螺孔為1/4NPT，引壓接頭上的連接螺孔為1/2NPT，其中心距見各種型號的外形尺寸圖。
信號電纜連接螺孔為M20×1.5。
|
|||
|
● 外殼防護等級
|
IP65
|
|||
|
● 重 量
|
3.9kg（不包括選件,帶法蘭變送器除外）。
|
|||
|
FB3351DR
|
微差壓變送器
|
||||||||
|
┆
|
代號
|
測量范圍 （kPa）
|
|||||||
|
┆
|
2
|
0－0.125～1.49
|
|||||||
|
┆
|
┆
|
代號
|
輸出
|
||||||
|
┆
|
┆
|
S
|
智能式4～20mADC二線制＋現場總線HART協議
|
||||||
|
┆
|
┆
|
┆
|
代號
|
結 構 材 料
|
|||||
|
┆
|
┆
|
┆
|
法蘭接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|||
|
┆
|
┆
|
┆
|
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
||
|
┆
|
┆
|
┆
|
┆
|
代號
|
zui大工作壓力 (MPa)
|
||||
|
┆
|
┆
|
┆
|
┆
|
A-
|
1
|
||||
|
┆
|
┆
|
┆
|
┆
|
B-
|
4 (特殊6.9MPa)
|
||||
|
┆
|
┆
|
┆
|
┆
|
┆
|
代號
|
選 件
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
M3
|
3 1/2LCD數字顯示表頭
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
B1
|
管裝彎支架
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
B2
|
板裝彎支架
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
B3
|
管裝平支架
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
D0
|
泄放閥在壓力室后部
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
D1
|
側面泄放閥在壓力室上部
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
D2
|
側面泄放閥在壓力室下部
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
C3
|
1/2NPT錐管陰螺紋接頭
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
C1
|
1/2NPT引壓過渡接頭后部焊接φ14引壓管
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
C2
|
丁字型螺紋接頭M20×1.5
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
d
|
隔爆型ExdIICT6
|
|||
|
┆
|
┆
|
┆
|
┆
|
┆
|
i
|
本質安全型ExiaIICT6
|
|||
|
FB3351DR
|
2
|
S
|
22
|
B-
|
M1
|
（出廠量程）
|
¬變送器選型舉例
|
||
