產品簡介
CHJT-HLUG帶溫壓補償一體式渦街流量計 應用: CHJT
公司簡介
安徽春輝集團位于長江之濱的皖東明珠--天長市，東連歷史名城--揚州，南接六朝古都--南京，北依龍蝦之鄉--盱眙，西靠滁州.寧連、寧徐兩條高速公路橫貫南北，寧天城際軌道交通已開工建設（南京-天長，南京-金牛湖段將于2014年南京青奧會前正式通車）交通便利，連接四面八方.
春輝集團由安徽春輝儀表線纜集團有限公司、天長市春輝儀表線纜有限公司(原天長市春輝熱工儀表線纜廠)、安徽春輝線纜有限公司、安徽幫德電氣有限公司、安徽旭輝泵閥有限公司、安徽萬邦特種電纜有限公司、天長市永輝銅業有限公司和春輝大酒店組建，為國家中型企業，天長市支柱企業.
集團經營范圍涉及電線電纜、儀器儀表、機電設備、電子元器件、建材、塑料、包裝、餐飲等，全部產品取得了國家級“采用國際標準證書”，集團屬“省高新技術企業”、“省明星企業”、“重合同守信用企業”、“科技進步先進單位”。21世紀--競爭的年代，集團始終堅持以科技為先導，現代化企業管理為基礎，不斷創新、開拓進取、以高科技、高品質、高服務、低價位的產品回報廣大客戶。公司歷來注重以人為本,本公司集中了一大批儀表、電纜行業的頂尖科技人才,專門從事產品的研發、制造、銷售。使公司的產品質量、技術含量一直處于同行業的領先地位.主要產品有:儀表系列:鎧裝熱電偶、裝配熱電偶、防爆熱電偶、高溫高壓熱電偶、鎧裝熱電阻、裝配熱電偶、防爆熱電阻、一體化溫度變送器、電站專用熱電偶(阻)、石油化工專用電偶(阻)、各種特殊熱電偶(阻)、雙金屬溫度計、熱安裝套管、LZ系列玻璃轉子流量計、渦街流量計、電磁流量計、智能顯示儀表、壓力變送器、各種規格壓力表等;電線電纜系列:電力電纜、控制電纜、計算機電纜、硅橡膠電纜、高溫電纜、阻燃耐火電纜、船用電纜、本安電纜、低煙低鹵及低煙無鹵電纜、補償電纜、鋁絞線及鋼芯鋁絞線、架空電纜和其它各種安裝布電纜等幾十個品種,檢測設備齊全,計量手段先進,均采用國際標準,廣泛用于石化、電力、醫藥、建材及冶金等行業.
務實、創新、開拓、進取是春輝的發展之路,用戶的支持是春輝的生存之本,用戶的信任是春輝追求的目標,為用戶服務是春輝永恒不變的承諾.
展開
產品說明

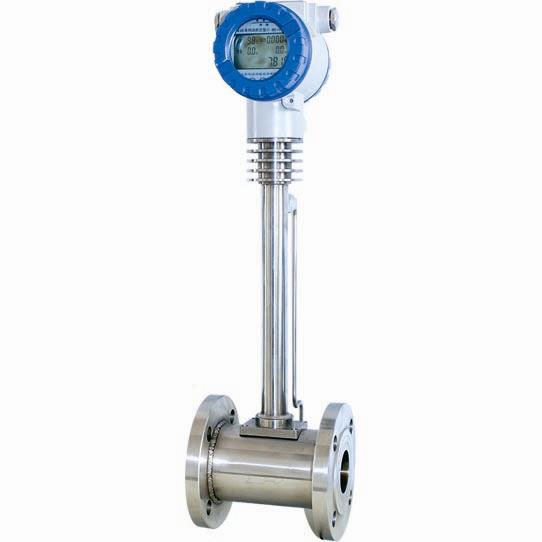

CHJT-HLUG帶溫壓補償一體式渦街流量計
 |
|
應用:
CHJT-HLUG系列帶溫壓補償一體式渦街流量計,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較、理想的流量
由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。
渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
為提高渦街流量計的耐高溫及抗振動性能，我公司新近開發出了HLUG改進型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。
在實際應用中，往往zui大流量遠低于儀表的上限值，隨著負荷的變化，zui小流量又往往會低于儀表的下限值，儀表并非工作在它的工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
◆測量介質： 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
◆法蘭連接式口徑選擇 100,150,200
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度 1.0級 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
防護等級 IP65
|
