WDZ 02 （04、 06）系列端淬試驗機在本公司一代產品FBD系列基礎上，該裝置要求完全滿足GB/T225-2006（鋼 淬透性的末端實驗方法）標

上海微圖儀器科技發展有限公司2008年4月新組建的以光電 機電產品研究開發為主的高新技術公司，至此公司擁有了高新技術與創新服務兩大優勢。 公司是傳統光學儀器企業發展起來的一家集光、機、電一體化的高科技企業，公司秉承“顧客至上，品質第一”經營理念，目前主要專注于傳統光學儀器的數字化系統集成，光機電檢測儀器的開發生產。自主產品主要包括：全自動末端淬火試驗機WDZ系列；電解拋光腐蝕儀DJ-02系列；熔深檢測系統；孔隙率分析系統；各種規格加熱臺；金相標樣掛圖；多種系列的科學級 工業數字CCD相機；同時經銷各種規格顯微鏡及制樣設備等，公司產品力求“以最低的價格推出高品質的產品”，不斷為國內外客戶提供高性能的檢測、分析儀器。 公司經營理念：科技服務科研、科技回報社會。 公司經營宗旨：以最好的產品，最優惠的價格，最誠實的服務提供給用戶。與用戶攜手共同跨入高科技的新時代，同時亦真誠的希望得到各界朋友的指導和支持，并在此感謝長期與我公司合作的朋友。 公司目前的產品覆蓋全國乃至海外，服務中心也將遍及全國各地。

新型WDZ— 02 （04、 06）系列端淬試驗機在本公司一代產品FBD系列基礎上，該裝置要求完全滿足GB/T225-2006（鋼  淬透性的末端實驗方法）標準中的規定。同時符合美國標準ASTM225-02的要求。適用于優質碳素結構鋼、合金結構鋼、彈簧鋼、部分工具鋼、軸承鋼、低淬透性結構鋼等鋼種的端面淬火實驗。
WDZ— 系列端淬試驗機與普通端淬試驗機相比，在以下幾個方面進行了改進，使之更具有高科技含量，穩定性，先進性遠超前代產品，同時也更方便用戶的使用。
    采用了先進的數字化淬火時間控制系統，可自動完成啟動-自動噴水-淬火-結束報警的整個工作循環并且整機設計布局合理，結構緊湊，易于使用，便于保養和維修。
主要特點：
1．試驗機由機架、高低位水箱、水泵自動循環水系統、噴水時間設定系統、噴嘴擋板自動快速開啟裝置、水溫調節控制系統等部分組成。
2．試驗機整機（水箱 噴嘴支架 機架 面板 擱板）采用J304不銹鋼焊接，水箱、噴管等與水長期接觸部件采用Cr18Ni9Ti不銹鋼制作，水泵采用不銹鋼泵。
3．噴水啟動功能的控制采用高靈敏度光電傳感器自動控制與手動控制兩種方法。
4．時間控制采用高精度數顯時間繼電器，具有時聲報警功能，到達設定時間后擋水板會自動關閉。每個噴嘴的噴水時間可分別設定，還可分別調整噴水高度，保持水柱的平穩。
5．水溫控制采用壓縮機制冷及加熱棒制熱。水溫控制精度高水箱裝有溫度控制儀表。
6．所使用安裝的各種計量儀表均方便拆卸，以便送檢。
7．安裝進水管和出水管，并附帶過濾裝置。進水管管徑6分管；出水管管徑為2英寸（¢50mm）。進、出水口配制外螺紋。
8．試樣支架內孔與噴嘴的對中穩定，并且容易調節（配備有專用中心高度調節器）
主要枝術參數  單位  數值
工位數          個     2 / 3 / 4 / 6
水咀噴口直徑  mm 12.5
噴水時間設定范圍  分鐘 1--99
水柱自由高度 mm 65±5(可調)
水箱容積 L 75--150
水咀至試樣端面距離 mm 12.5
外形尺寸(長X寬X高)及重量  Cm/Kg
          2工位：90*80*100 /100
          3工位：85*80*100 /105
          4工位：110*80*100 / 120
          6工位：130*80*100 / 140
壓縮機冷卻功率 W  300W  800W(6工位）
水溫控制范圍 ℃ 20±5

 淬透性的測定方法

試驗時，先將標準試樣加熱至奧氏體化溫度，保溫30～40min，然后迅速放在端淬試驗機上端淬淬火。結束后，取下試樣，按照國家標準的規定，進行硬度測量，終得出端淬曲線。

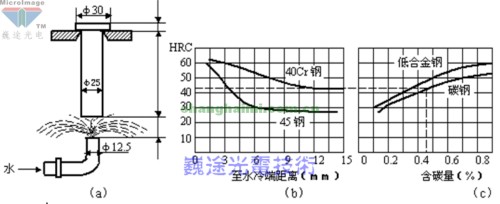

末端淬火試驗測定鋼的淬透性曲線噴水裝置；（b）淬透性曲線舉例；（c）鋼的半馬氏體區（50%M）硬度與鋼的含碳量的關系
