產品簡介

ZJHT氣動薄膜調節隔膜閥簡介ZJHT氣動薄膜調節隔膜閥(簡稱氣動隔膜閥)采用隔膜與閥體間山形凸出面進行密封，與外界隔離(無填料函

公司簡介

浙江超卓自控儀表有限公司總部設在享有“中國泵閥之鄉”美譽的甌北鎮--東方工業區，臨近、火車站、交通便利的工業重鎮，是一家集研發、生產、銷售自控閥門的專業廠家。
公司已逐步形成以氣動、電動調節閥、CV3000系列調節閥、切斷閥、球閥、蝶閥、截止閥、閘閥、電磁閥、減壓閥、水力控制閥等為主導的多系列產品,有效保障工程項目的配套供給，廣泛應用于電力、冶金、化工、水利、石油、樓宇自控等領域；嚴格按照ISO9001;2000質量認證標準。公司堅持以“上乘的質量，誠信的服務”為經營理念，產品獲得業界的認可和信賴。誠邀各界朋友蒞臨參觀、指導和業務洽談，愿您我攜手共進，共創輝煌。

展開

產品說明

ZJHT氣動薄膜調節隔膜閥 簡介

ZJHT氣動薄膜調節隔膜閥(簡稱氣動隔膜閥)采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離(無填料函)，閥體流路簡單、阻力小額定流量系數大、閥門關時內外泄漏量為零，可覆蓋防腐層，特別適合于劇毒、腐蝕性介質或不允許污染介質的調節。
安裝、使用注意事項
1、氣動隔膜閥應垂直安裝于管道上，體積重量較大的以及使用在振動場合時應加支承和夾固。
2、氣動隔膜閥一般應設有旁通管路，以便在隔膜發生故障或維修時能轉換成旁路操作，使生產過程正常進行，在一般不重要場合，裝設手輪機構后可以省略旁通管路，以進行手動操作，同時可限制閥門開度，當手輪機構停止使用時，應恢復到原空檔位置，以利于自控系統的正常進行。
3、清洗管道時，調節應處于zui大開度，以便排除管道內污物。
4、如閥體襯有防腐層，安裝在管道上時，應采用耐腐蝕軟墊，并注意不使閥體法蘭密封面受損。
5、對隔膜及襯里應定期檢查，防止因腐蝕和破裂而損壞其它零件和造成事故.

ZJHT氣動薄膜調節隔膜閥主要參數

公稱通徑mm			15	20	25	40	50	65	80	100	150	200
公稱壓力MPa			0.6 10
行程mm			10		16	25		40			60
流量特性			近似快開型
介質溫度℃			-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
法蘭形式			法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
可調比R			30:1
氣源接頭			M16×1.5

公稱通徑(mm)	配用執行機構號	主要技術參數
		薄膜有效面積(cm2)	行程(mm)	額定流量系數Kv值
15	ZMA(B)-2	280	10	8
20				12
25				16
32	ZMA(B)-3	400	16	28
40				60
50			25	68
65	ZMA(B)-4	630		90
80			40	160
100				300

ZJHT氣動薄膜調節隔膜閥性能

項目	技術指標
項目	不帶定位器	帶定位器
基本誤差％	±10	±1.5
回差％	8	1.5
死區％	6	0.6
允許泄漏量	襯里材料為聚三氟乙烯隔膜材料為：氯丁橡膠，氟橡膠	10-4×閥額定容量
允許泄漏量	無襯里材料為，隔膜材料為：氯丁橡膠，氟橡膠	5×10-6×閥額定容量
可配附件	電氣定位器或電/氣轉換器空氣過濾減壓器　電磁閥　手輪機構等
額定流量系數Kv偏差％	±20

公稱通徑DN(mm)				15	20	25	32	40	50	65	80	100
額定流量系數Kv				8	12	16	28	60	67	90	160	300
公稱壓力(MPa)				1.0
配用執行機構型號				ZMA(B)-2			ZMA(B)-3			ZMA(B)-4
關閉時允許大壓力 MPa	信號壓力 MPa	P2=0	120	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05
		P2=0	140	1.0	1.0	0.80	0.80	0.60	0.4	0.4	0.2	0.10
		P1=P2	120	0.45	0.45	0.20	0.20	0.15	0.1	0.1	0.05	0.02
		P1=P2	140	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05

ZJHT氣動薄膜調節隔膜閥主要材料

閥體材料	襯里材料	隔膜材料	使用溫度	適用場合
鑄鐵HT200	無	氯丁橡膠	0～65℃	無腐蝕性介質，水及研磨劑，泥漿類介質
鑄鐵HT200	聚三氟氯乙烯	氟橡膠	-15～150℃	強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質
鑄不銹鋼 ZG1Cr18Niti	無	氟橡膠	-20～200℃	一般酸、堿有機溶劑等介質

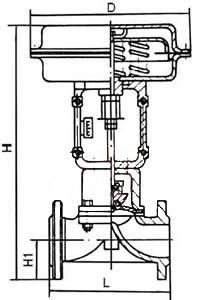

ZJHT氣動薄膜調節隔膜閥外形尺寸

http://www.polovovalve.com/cp/52005491.jpg

ZJHT氣動薄膜調節隔膜閥尺寸數據

公稱通徑 DN(mm)	外形安裝尺寸
	A	H		H1	L
	A	ZMAT型	ZMBT型	H1	L
15	280	479	532	47.5	140
20		479	532	52.5	145
25		479	532	57.5	155
32	325	538	617	67.5	165
40		553	632	72.5	190
50		562	641	80	210
65	410	754	855	90	240
80			876	97.5	270
100		857	958	107.5	335

注：法蘭按JB78-59《鑄鐵法蘭》標準選定

ZJHT氣動薄膜調節隔膜閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、隔膜材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的為您審核把關
