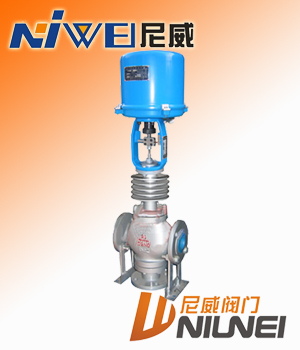

ZDLQ 電子式電動三通合流調節閥

永嘉尼威閥門有限公司

會員指數：

企業認證：

價格：電議

所在地：浙江溫州市

型號： ZDLQ

更新時間：2019-07-16

瀏覽次數：1662

公司地址：浙江.永嘉甌北和二工業區

13587866112 陳威(先生)

點擊查看聯系電話在線詢價

產品簡介

ZDLQ電子式電動三通合流調節閥、ZDLX電子式電動三通分流調節閥ZDLQ電子式電動三通合流調節閥/ZDLX電子式電動三通分流調節閥電子

公司簡介

永嘉尼威閥門有限公司具有多年的造閥經驗,是集設計研發、制造、試驗、銷售服務于一體的高科技創新型閥門生產的企業.2010年上海世博會參展企業
尼威閥門公司主要生產銷售的產品電動閘閥高溫閘閥電動截止閥高溫截止閥高溫高壓止回閥電動球閥氣動球閥高溫球閥蒸汽減壓閥氣體減壓閥,,,,,,,,,,液體減壓閥安全閥,止回閥,旋塞閥,,針型閥電動調節閥,,氣動調節閥,隔膜閥電動碟閥氣動蝶閥電磁閥蒸汽疏水閥柱塞閥,,,,,,鍛鋼閥門,儀表閥,阻火器,刀型閘閥不銹鋼,閥門襯氟襯膠閥門,,管夾閥呼吸閥,,水力控制閥真空,閥門放料閥平衡閥,,,排氣閥,保溫閥等高、中、低壓閥門.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產.本公司的技術力量雄厚,生產設備精良,檢測手段齊全,嚴格的體系管理,優質可靠的產品,以及不斷的產品創新.使公司生產的各種材質閥門產品廣泛運用于市政工程.石化、煉油、核電、化工、冶金、礦山、醫藥、食品、國防、軍工及城建等領域;并取得了多種證書和顯著的業績.
尼威閥門公司由史以來一直秉承現代化企業先進的管理模式,依托高新技術優勢;遵循“和諧、務實、創新,追求無止境”的理念,堅持“質量為本,用戶至上,竭誠服務”的宗旨,視產品質量和信譽為生命.公司的目標是做閥門行業上最大最專業的生產供應商!
公司技術力量雄厚,現有高級工程師,高級職稱管理人,各類工程技術人員;企業建立了ERP管理系統,使企業信息化建設在走行業的前列.產品的設計與開發,實現了三維造型,不僅提高了產品的開發速度,同時也提高了產品開發質量.
制造優勢

1.標準方面

我公司一直致力于科技創新工作,努力推動閥門行業的技術進步.在閥門標準工作中,我公司積極參與閥門標準的起草工作,同時結合本企業的實際生產情況還制定了多項企業標準,為推動閥門標準與世界接軌做出了努力.

2.工藝工裝流程

我公司在閥門的制造、生產過程中,從原材料進廠到成品合格出廠,建立了一整套在質量管理體系控制下的制造工藝流程.在加工工藝流程方面,我公司有著多年豐富的經驗,通過每檔產品的不同結構,每個零件的不同要求,并結合先進的加工工藝設備,制定了一套非常完善的零件加工、清洗、裝備工藝,并專門配備了相應的工裝、模具,通過這種一件一工藝卡的形式,來保證產品的加工精度,從而確保所有產品的合格出廠.
3.裝備

我公司配套設備先進齊全.現有加工中心、立式車床、數控車床、臥式鏜床、臥式車床、銑床、鉆床、吊鉤式拋丸清理機等.公司在注重設備一流化的同時,更加注重產品品質,具有完善的檢測手段的測試設備.各類理化檢測設備一應俱全,工廠已經建立了核電產品試驗室和低溫產品試驗室,并配備光譜分析儀、布氏硬度計、洛氏硬度計、沖擊試驗機、萬能工具顯微鏡、超聲波測厚儀、液壓閥門泵驗臺等檢測設備.
4.優秀的團隊

我公司有一支專業人員組成的科技隊伍,有一支通過嚴格培訓的一線上崗人員,有一支特殊崗位取得證書的人員,在開發新品、創新中積極地工作.

尼威閥門+創新+技術+經驗+誠信”為宗旨,始終帶給您質量的保證.將一如既往,用智慧和汗水,以優良的技術,過硬的質量,周到的服務與廣大用戶真誠合作,共創輝煌.
公司將以“領先

展開

產品說明

ZDLQ電子式電動三通合流調節閥、ZDLX電子式電動三通分流調節閥

ZDLQ電子式電動三通合流調節閥/ZDLX電子式電動三通分流調節閥

電子式電動三通調節閥具有調節精度高，動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。該產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。

電子式電動三通調節閥主要技術參數和性能指標

由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。

電子式電動三通調節閥調節機構主要技術參數

公稱通徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑mm		26	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		16		25		40			60			100
流量特性		直線
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		三通雙座鑄造球型閥
上閥蓋型式		普通式（常溫），散熱片式（中溫），長頸式（低溫）
配用電動執行機構型號	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

性能

1、電子式電動三通調節閥執行機構主要技術參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

2、電子式電動三通調節閥性能指標

項目			指標值
基本誤差％			±2.5
回差％			2.5
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			30：1
額定行程偏差％			2.5
允許泄量L/H			符合JB/T7387-94 IV級小于額定容量的10-4

3、電子式電動三通調節閥允許壓差

公稱通徑mm	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差MPa	3.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

注: 實際配置需根據具體工藝參數確定。如果允許壓差一清楚或zui大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

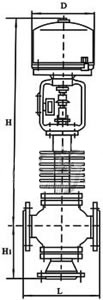

4、電子式電動三通調節閥外形尺寸 mm

公通徑(mm)			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	640	740
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	660	760
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa		140	150	160	180	200	220	220	256	278	322	465	580
	PN4.0MPa		150	160	170	190	220	232	256	295	313	372	474	585
	PN6.4MPa		160	170	180	200	220	242	266	300	318	382	474	585
配PSL	H(mm)	普通型	775	781	775	790	819	820	810	917	927	947	1252	1545
	H(mm)	散熱片型	905	911	905	920	766	983	973	1116	1126	1144	1805	1825
	D(mm)		176
	重量(KG)		61.5	64.5	69.5	76.5	109	132	164	207	267	395	430	480
配361L	H(mm)	普通型	538	544	660	675	744	745	735	972	982	1027	1204	1265
	H(mm)	散熱片型	668	674	790	805	691	908	898	1171	1181	1224	1440	1502
	D(mm)		225							310
	重量(KG)		69	72	85	92	124	147	179	260	320	448	627	780

注：公稱通徑小于80的分流閥采用同口徑的合流閥代替

電子式電動三通調節閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號，9.合流還是分流。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的為您審核把關。
