HH-LUGB 氧氣流量計

淮安市恒輝儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：HH-LUGB

更新時間：2021-04-23

瀏覽次數：2176

公司地址：江蘇省金湖縣工業園區

18915186356 許潔(女士) 銷售

點擊查看聯系電話在線詢價

產品簡介

一、渦街流量計原理在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，

公司簡介

江蘇恒輝儀表有限公司坐落于碧荷飄香、風景秀逸、人杰地靈的江蘇水鄉---金湖。

在國內電力、化工、煤炭、水泥和鋼鐵等行業中的多項工程提供成套服務，其產品有：各種型號的熱電偶，熱電阻，智能壓力變送器、智能數顯表、電磁流量計、旋進旋渦氣體流量計、渦街流量計和超聲波流量計等相關產品。

展開

產品說明

一、渦街流量計原理

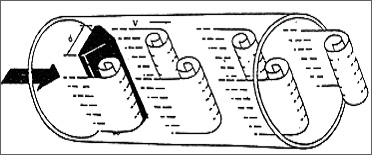

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖(一)所示。

圖(一)旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

f=St.V/〔(1-1.25d/D)d〕

式中：f－發生體一側產生的卡門旋渦頻率

St－斯特羅哈爾數

V－流體的平均流速

d－柱體流面寬度

D-管道內徑

在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。

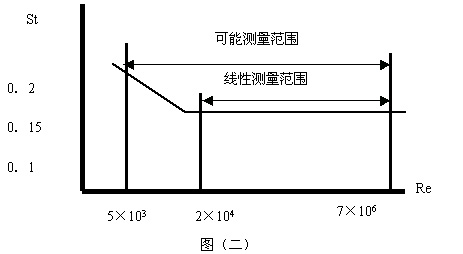

圖(二)

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。

Q＝3600f/K或M=ρ3600 f/K

式中：K＝儀表常數(1/m³)。

M=質量流量

Q＝體積流量(m³/h)

ρ=介質密度(kg/m³)

F=頻率Hz

Q＝體積流量(m³/h)

ρ=介質密度(kg/m³)

F=頻率Hz

二、渦街流量計技術參數

公稱通徑	25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)	DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)	壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450(協議訂貨)
本體材料	1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度	1：6～1：30
供電電壓	傳感器：+12V DC，+24V DC；變送器：+24V DC；電池供電型：3.6V電池
輸出信號	方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準　Cd≤2.4
防爆標志	本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防護等級	普通型IP65 潛水型 IP68
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	傳感器：長可達4km，兩線制變送器(4～20mA)：負載電阻≤750Ω

三、渦街流量計分類

.壓電式管道型渦街流量計

.壓電式插入型渦街流量計

.電容式管道型渦街流量計

.電容式插入型渦街流量計

四、渦街流量計應用

渦街流量儀表廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣、氫氣、天然氣、煤氣等) 、水和液體(如：水、汽油、酒精、苯類等)的計量和控制.

五、渦街流量計選型

型譜							說明
HHLUG							渦街流量儀表
檢測	B						壓電式傳感器
方式	E						電容式傳感器
連接方式		1	僅對滿管型				法蘭連接型
		2	僅對滿管型				法蘭卡裝型
		3	僅對插入型				簡易插入型
		4	僅對插入型				球閥插入型
測量介質			2				液體
			3				氣體
			4				蒸汽
公稱通徑				2			DN25
				…			… 單位：mm
				30			DN300
使用環境					P		普通型
使用環境					B		防爆型
輸出信號						1	脈沖輸出
						2	4～20mA電流輸出，液晶顯示
						3	RS-485通訊
						4	電池供電，不帶溫度、壓力補償
						5	溫壓補償一體，4～20mA電流輸出型
						6	溫壓補償一體，電池供電型
